Karusel / Jednostojanový / SKIQ 16 CNC

  • Inventární číslo 211047
  • Druh stroje SKIQ 16 CNC
  • Výrobce TOS Hulín
  • Rok výroby 2023
Řídící systém SiemensSinumerik 840D Sl
Max. průměr obrobku1800 mm
Upínací průměr otočného stolu1600 mm
Max. zatížení stolu16000 kg
Max. výška obrobku1260 mm
Výsuv smykadla (Z)1000 mm
Průřez smykadla180x200 mm
Hnané nástrojeano
Počet pozic nástrojů (z toho hnaných)15(15)
Zásobník nástrojůano
Počet pozic v zásobníku nástrojů15
Otáčky poháněných nástrojů8 - 3300 /min
Výkon motoru hnaných nástrojů22 kW
Svislé přestavení příčníku800 mm
Otáčky upínací desky2 - 200 /min
Osa C0,003 °
Výkon hlavního elektromotoru67 kW

Změna technických parametrů vyhrazena.


Popis

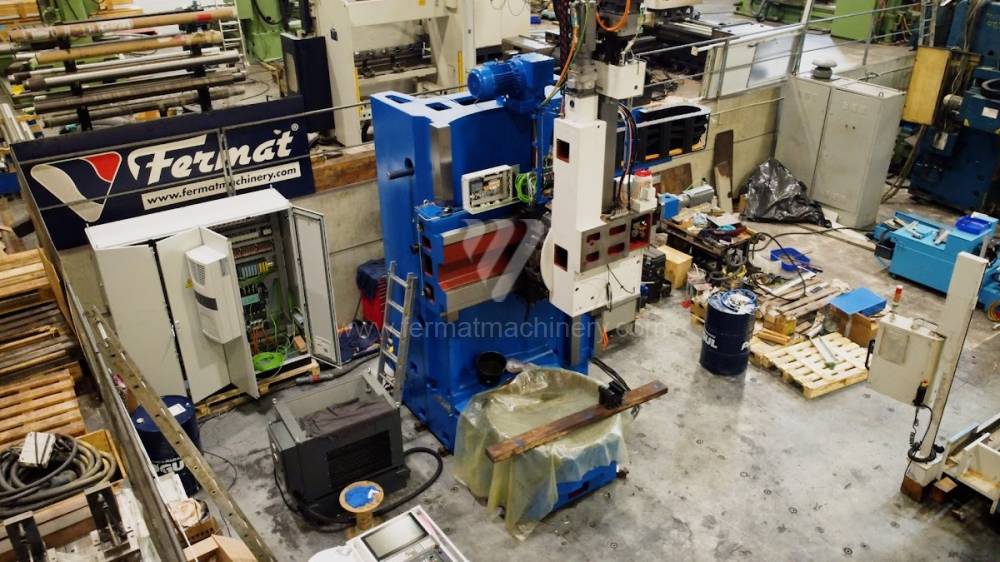

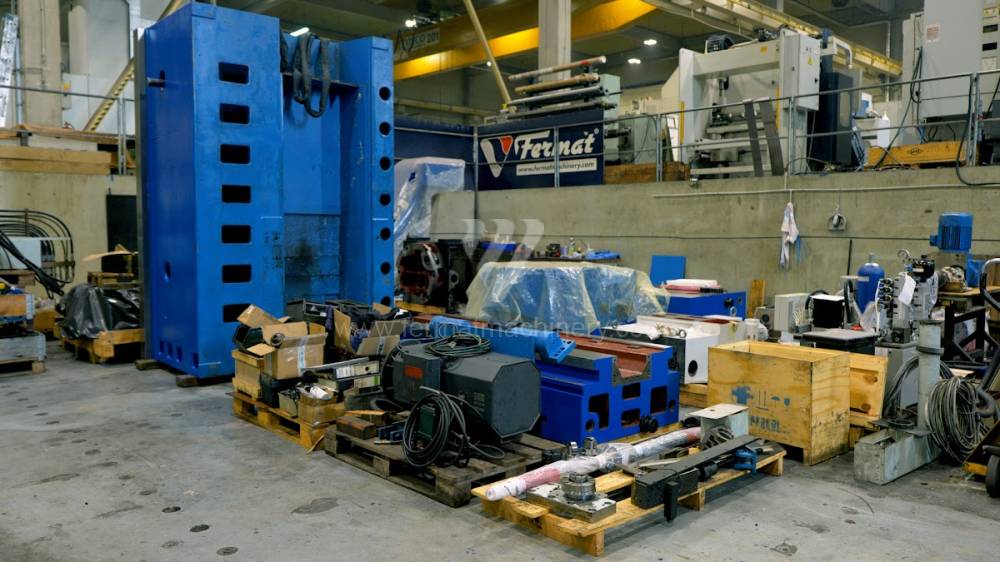

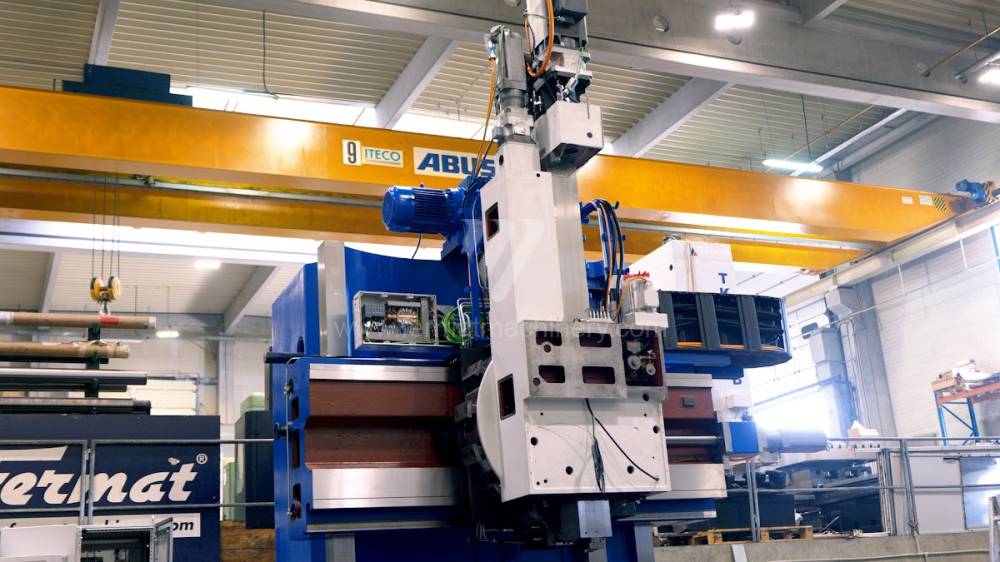

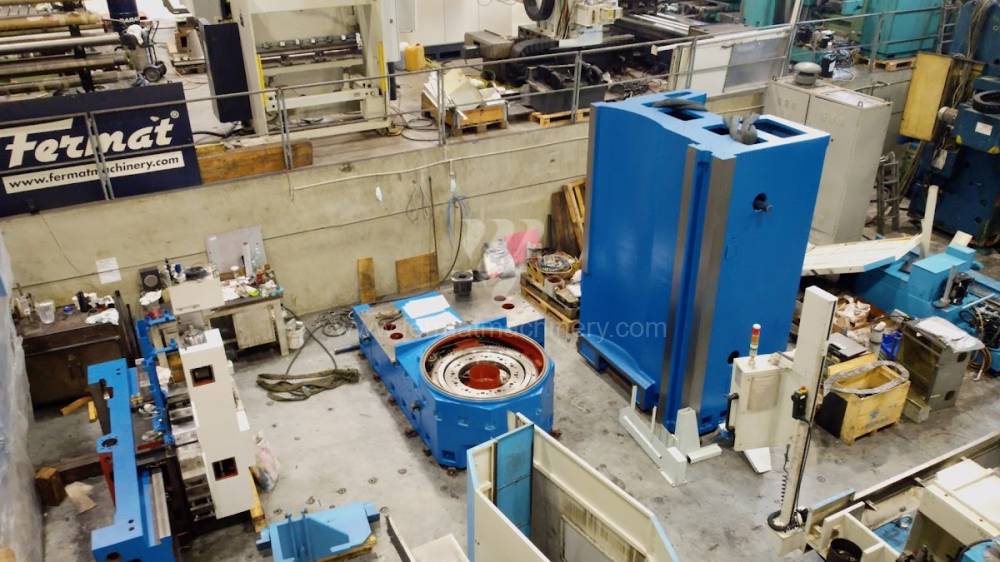

Stroj po kompletní generální opravě a modernizaci:

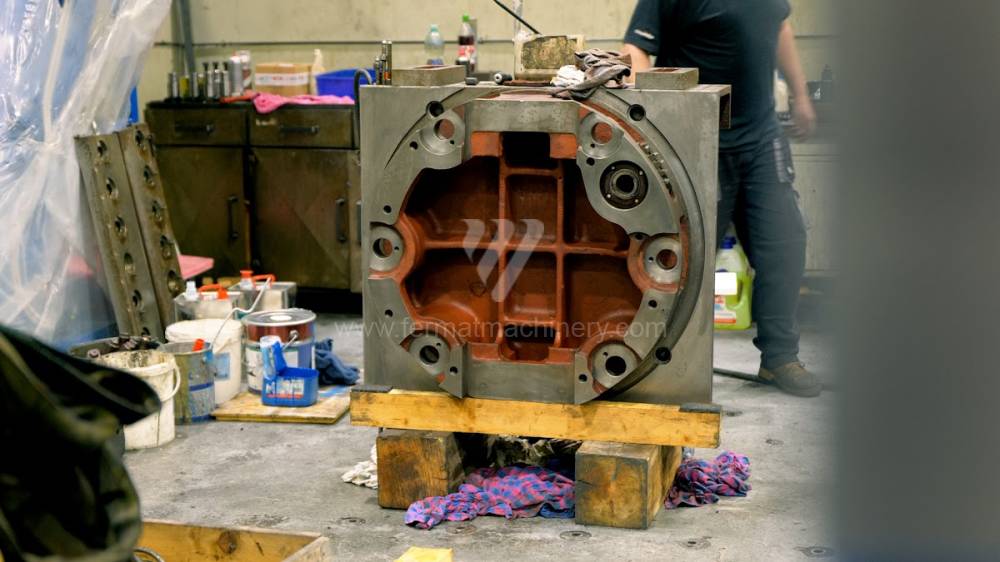

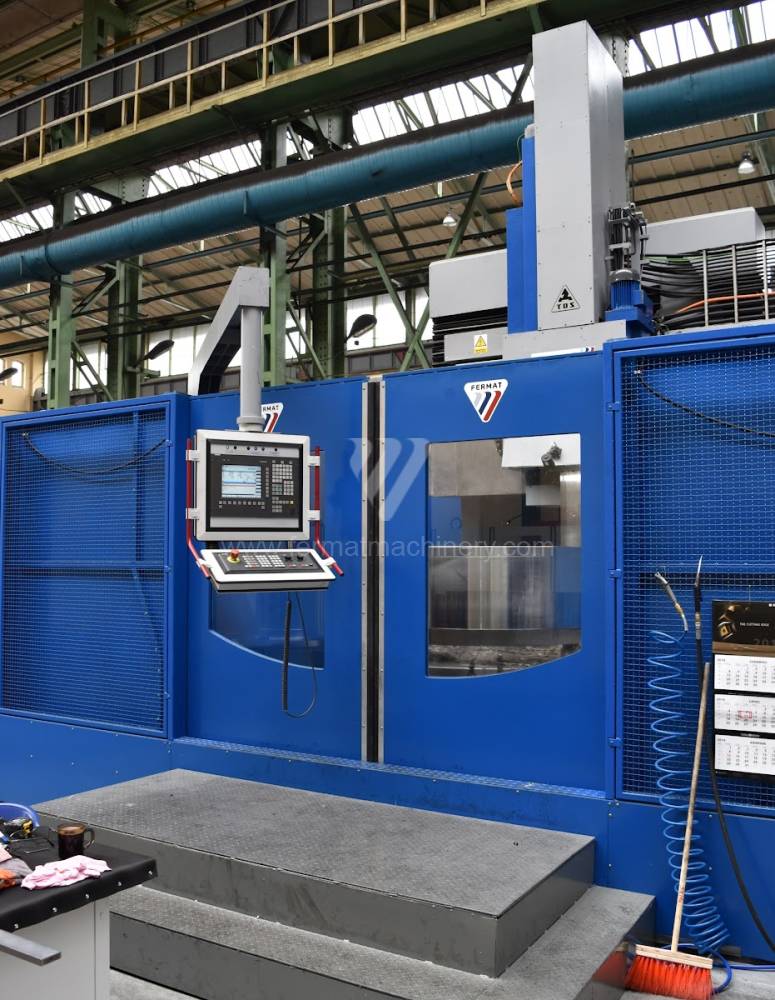

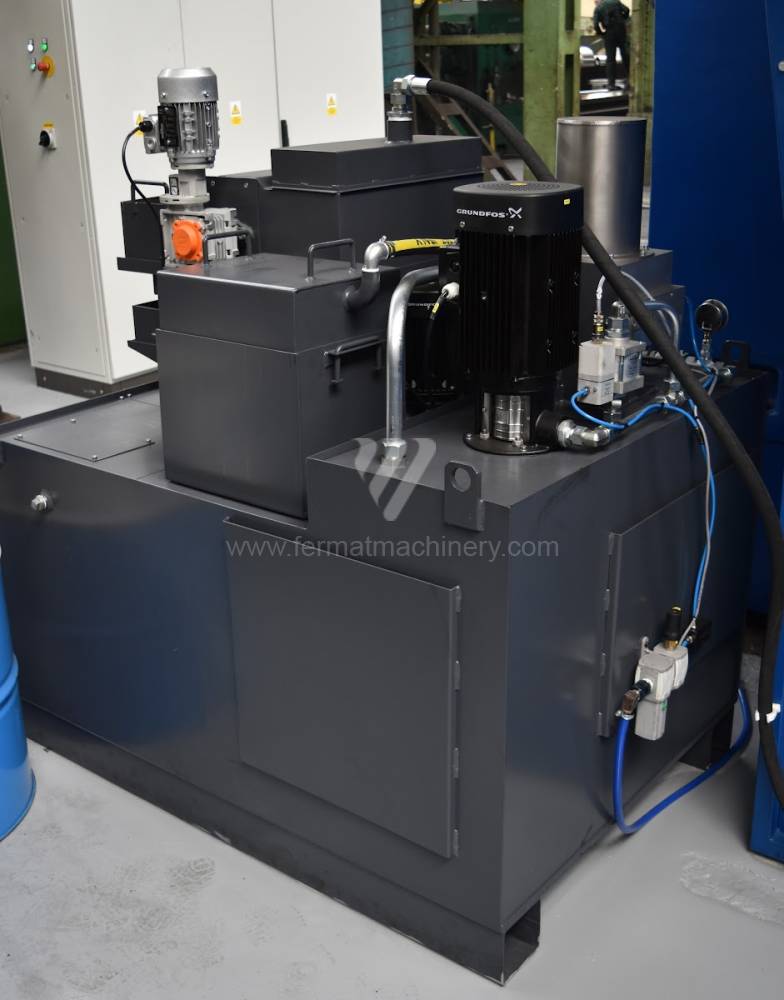

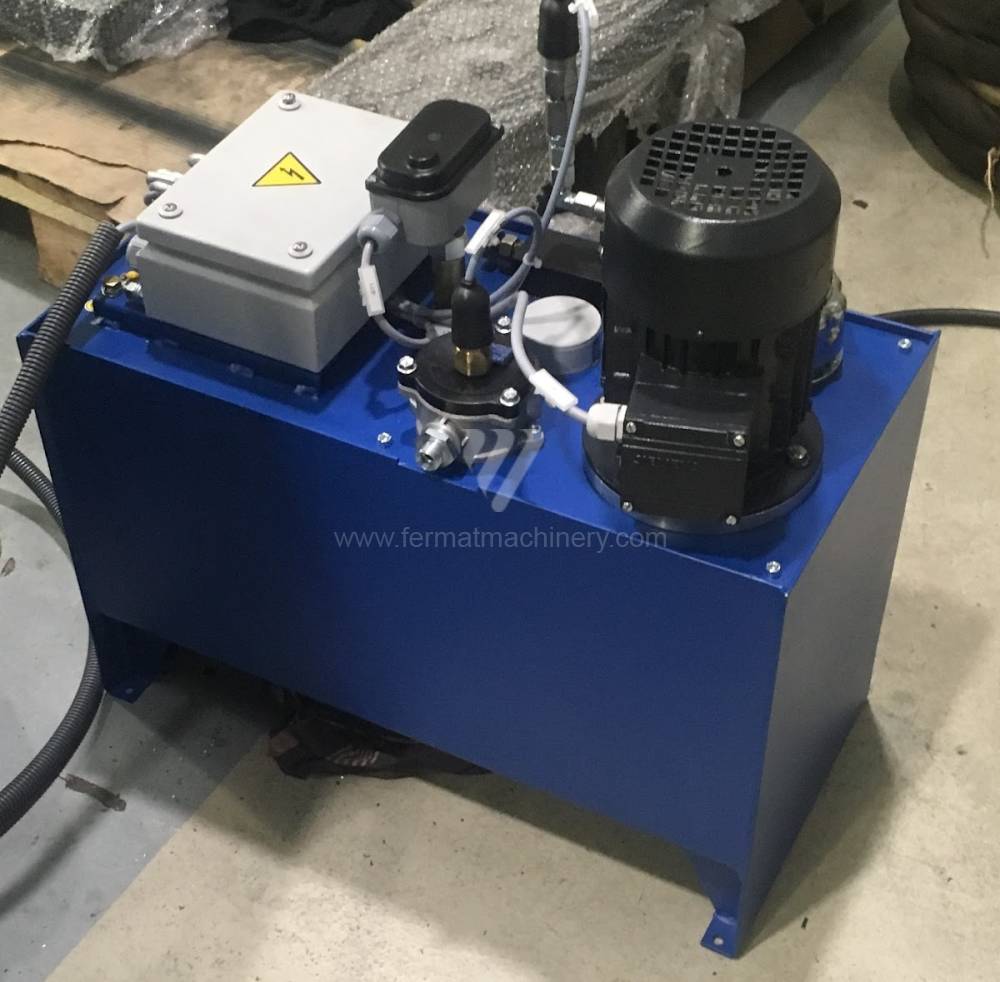

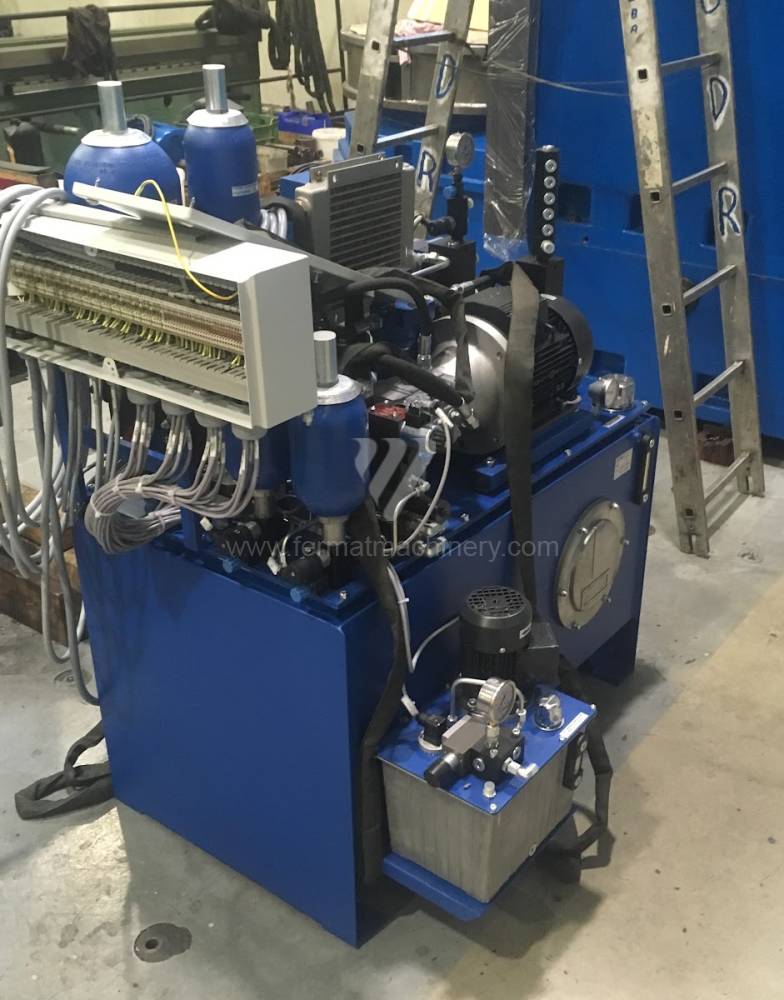

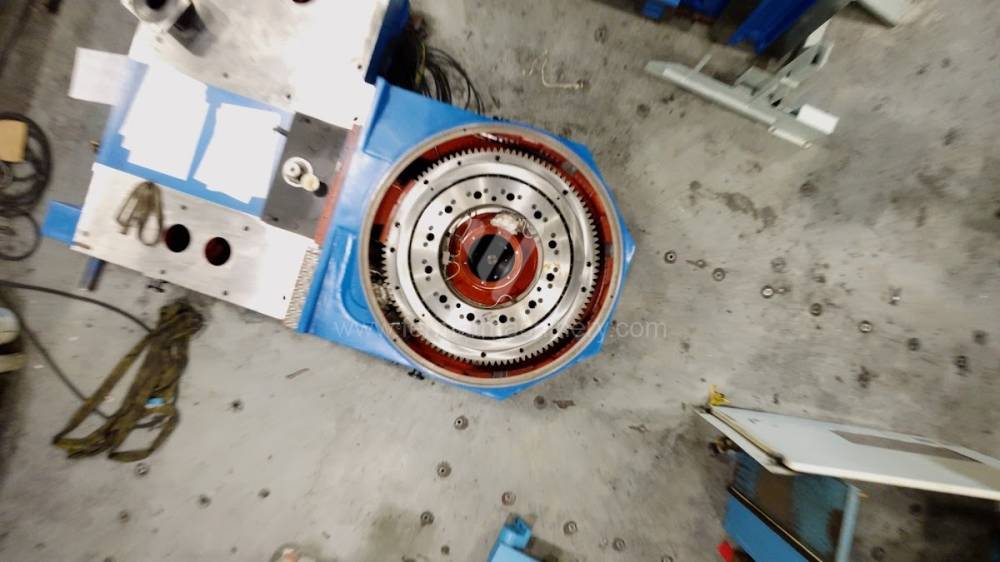

Přebroušení vodících ploch, výměna všech valivých hnízd a podložek, nové stěrače vodících ploch, demontáž hlavního ložiska - kompletní repase ložiska u výrobce, kontrola a výměny ostatních ložisek, oprava, repase nebo výměna všech kuličkových šroubů a matic, oprava upínací desky (3.čelisťové hydraulicko - mechanické sklíčidlo po 120° + 3 ks ruční svěráky po 120°), nové ochranné kryty stroje dle norem CE včetně bezpečnostních zámků, výměna mazacího systému včetně nového hydraulického agregátu, nátěr stroje, nové štítkování stroje, nový vynášecí dopravník třísek, nové vodní hospodářství 1000 l.

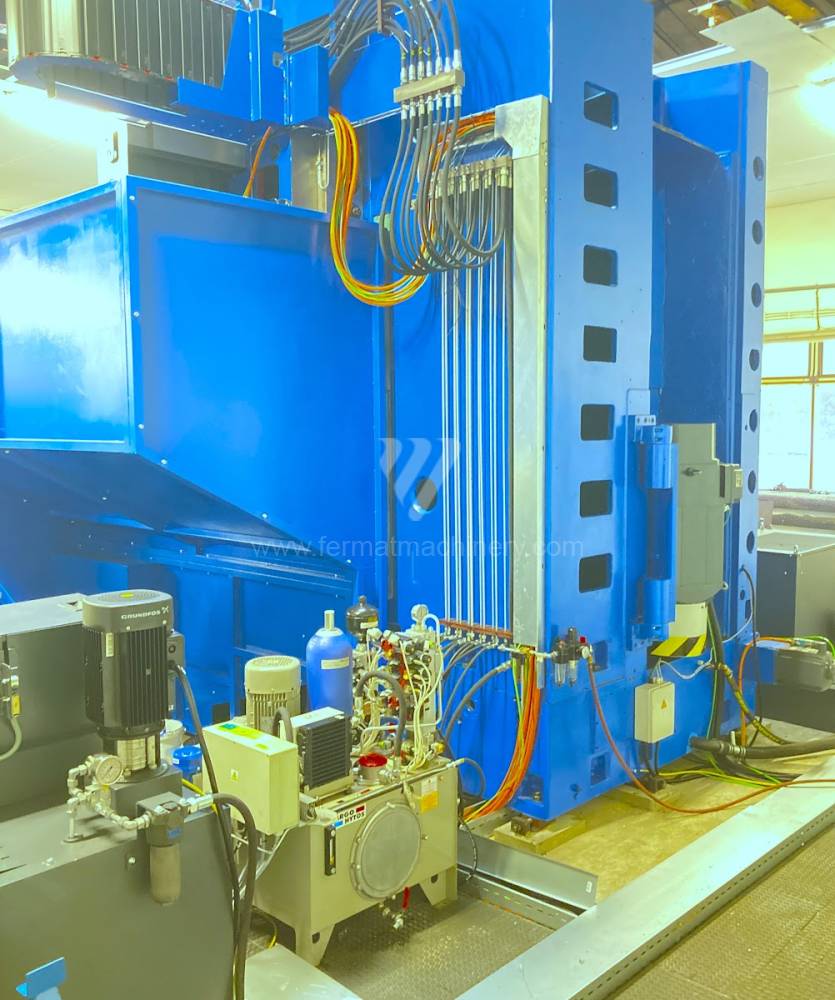

Nový řídící systém Sinumerik 840 DSL, nový ovládací panel Rittal se zabudovaným dotykovým displejem OP15Black, strojním panelem s mechanickými tlačítky, ručním kolečkem a dalšími potřebnými ovládacími prvky. Nový AC hlavní pohon Siemens včetně nového měniče, nové AC servomotory pro osy X, Z, nový rotační snímač otáček upínací desky, nové silové a signálové kabely vřetenových motorů a servopohonů, nový klimatizovaný rozvaděč, řízení čerpadla chladící kapaliny a řízení otáčení 15 pozicového zásobníku nástrojů přes frekvenční měnič, podružná skříňka s PLC periferiemi pro hydraulický agregát, podružná skříňka s PLC periferiemi s montáží na suport X (saně).
Tříosé provedení - pohon rotačních nástrojů 8-3300 ot/min. přes dvoustupňovou převodovku Baruffaldi, Osa C – polohování (nastavení polohy upínací desky) – poloha zajištěna zpevňovacími jednotkami - tolerance přesnosti polohování do 10 úhlových vteřin. Další opce a příslušenství v podrobné nabídce na vyžádání.
