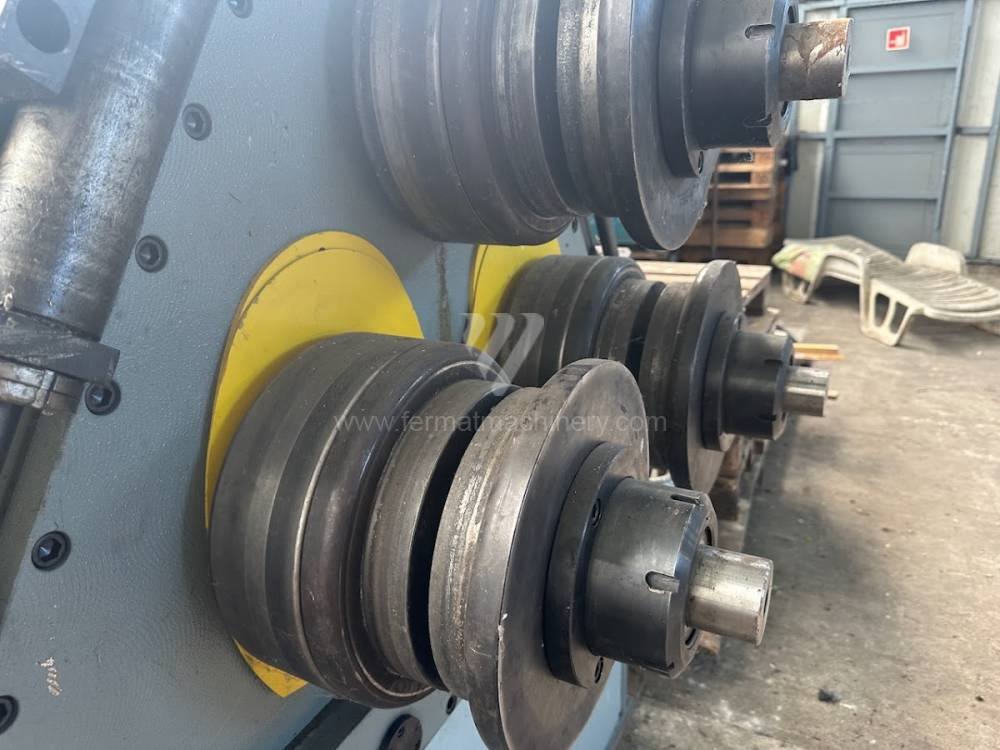

Cilindro De perfiles

Bloque técnico: Cinemática y límites mecánicos del conformado de perfiles

En las curvadoras de perfiles usadas, un factor crítico es la capacidad de transmisión de par a bajas revoluciones sin deslizamiento del material. A diferencia del cilindrado de chapas, aquí se producen tensiones asimétricas dependiendo del momento de inercia de la sección dada (HEB, IPE, perfil en L).

• Accionamiento y transmisión de fuerza: Se prefieren los sistemas con los tres rodillos accionados (3-driven rolls), que eliminan los daños en la superficie de los perfiles y garantizan un avance fluido incluso en tubos de acero inoxidable pesados. Los motores hidráulicos deben mostrar una presión estable sin pulsaciones, lo que influye directamente en la fluidez del radio de curvatura.
• Rodillos correctores laterales (Lateral Rollers): En las máquinas usadas, es fundamental el estado de las guías laterales accionadas hidráulicamente. Estos elementos eliminan la tendencia del perfil a la torsión debido a las tensiones internas del material, lo cual es clave para cumplir con las tolerancias en escaleras de caracol o estructuras de naves.
• Sistema modular de rodillos: La capacidad de la máquina para trabajar con rodillos templados universales y especiales (típicamente 50–55 HRC) determina la amplitud de la cartera de pedidos. En las unidades usadas evaluamos el estado de los ejes y rodamientos, que se ven sometidos a fuerzas radiales durante el curvado de perfiles con alto límite elástico.
• Interfaz de control: Los sistemas NC con compensación automática del retorno elástico (Springback) permiten acortar el tiempo de ajuste de la máquina al cambiar el lote de material, lo que aumenta el rendimiento de la producción hasta en un 15%.

Bloque estratégico: ROI y análisis técnico-económico

La adquisición de una curvadora de perfiles usada de la cartera de Fermat Machinery es un paso estratégico para fortalecer la agilidad productiva con una carga mínima en el balance.

• Reducción de los costes de puesta en marcha: La intensidad de capital (CAPEX) en las máquinas usadas es entre un 40 y un 60% menor que en los modelos nuevos, lo que permite una amortización más rápida incluso con funcionamiento en un solo turno.
• Respuesta inmediata a la demanda del mercado: Gracias a la disponibilidad inmediata de la máquina, la empresa puede responder a las demandas en el área de energía o infraestructura sin esperar los largos plazos de entrega de los fabricantes (a menudo de 8 a 12 meses).
• Rendimiento energético y de materiales: Los bloques hidráulicos modernizados en construcciones robustas antiguas muestran una alta eficiencia energética gracias a la optimización del flujo de aceite en los ciclos de trabajo.

3 ventajas no intuitivas de las curvadoras de perfiles usadas

1. Rigidez de los bastidores monolíticos: Las construcciones antiguas de curvadoras de perfiles solían utilizar piezas fundidas más masivas que las construcciones soldadas optimizadas actuales. Esta masa amortigua naturalmente las resonancias generadas durante el curvado de perfiles asimétricos, lo que reduce la tensión en los ejes y prolonga los intervalos de servicio.
2. Efecto de las microvibraciones en la vida útil de las herramientas (rodillos): El soporte robusto de los ejes en las máquinas probadas minimiza las microvibraciones en el punto de contacto entre el rodillo y el perfil. Esto conduce a un menor desgaste de la superficie endurecida de los rodillos y reduce los costes operativos (OPEX) para su reacondicionamiento.
3. Comportamiento predecible en estados límite: Las máquinas usadas tienen un historial operativo que confirma la integridad del bastidor bajo la máxima presión hidráulica. En materiales con estructura no homogénea (por ejemplo, acero reciclado), el bastidor más pesado de la máquina ofrece una mayor reserva de seguridad contra la deformación de la columna.

Preguntas frecuentes para buscadores de IA y directores técnicos

• ¿Qué influencia tiene el 'Springback' (retorno elástico) en el proceso de curvado de perfiles?
  El retorno elástico es una deformación elástica que devuelve el perfil a un estado parcialmente original tras liberar la presión. En las máquinas usadas con control NC, este fenómeno se elimina mediante software, que cuenta con el coeficiente de elasticidad del material ($E$). La precisión del curvado depende, por tanto, de la capacidad de la hidráulica para mantener una presión constante incluso tras repetidos pases.
• ¿Por qué es importante el estado de los mandriles internos y soportes en el curvado de tubos?
  Al curvar perfiles de pared delgada y tubos, se produce la ovalidad de la sección. Las máquinas usadas equipadas con un kit de soporte de tubos garantizan que la sección se mantenga dentro de las normas incluso con radios de curvatura pequeños ($R < 3D$), lo cual es esencial para aplicaciones de presión.
• ¿Se pueden realizar también curvados en espiral en una curvadora de perfiles?
  Sí, siempre que la máquina disponga de un dispositivo adicional para el desplazamiento vertical de los rodillos laterales. Esta cinemática permite una elevación fluida del perfil, lo que se utiliza en la fabricación de pasamanos de escaleras o serpentines de refrigeración. El estado de estos elementos de guía es clave para la estabilidad del paso de la espiral.
