Curvatrice Dei profili

Blocco tecnico: Cinematica e limiti meccanici della formatura di profili

Nelle curvatrici per profili usate, un fattore critico è la capacità di trasmettere la coppia a bassi giri senza slittamento del materiale. A differenza della calandratura di lamiere, qui si verificano tensioni asimmetriche a seconda del momento di inerzia della sezione data (HEB, IPE, profilo a L).

• Trasmissione e potenza: Sono preferiti i sistemi con tutti e tre i rulli motorizzati (3-driven rolls), che eliminano i danni alla superficie dei profili e garantiscono un avanzamento fluido anche per tubi pesanti in acciaio inossidabile. I motori idraulici devono presentare una pressione stabile senza pulsazioni, il che influenza direttamente la fluidità del raggio di curvatura.
• Rulli correttori laterali (Lateral Rollers): Nelle macchine usate è fondamentale lo stato delle guide laterali a comando idraulico. Questi elementi eliminano la tendenza del profilo alla torsione dovuta alle tensioni interne del materiale, essenziale per rispettare le tolleranze in scale a chiocciola o strutture di capannoni.
• Sistema modulare di rulli: La capacità della macchina di lavorare con rulli temprati universali e speciali (tipicamente 50–55 HRC) determina l'ampiezza del portafoglio ordini. Nelle unità usate valutiamo lo stato degli alberi e dei cuscinetti, sollecitati da forze radiali durante la curvatura di profili con alto limite di snervamento.

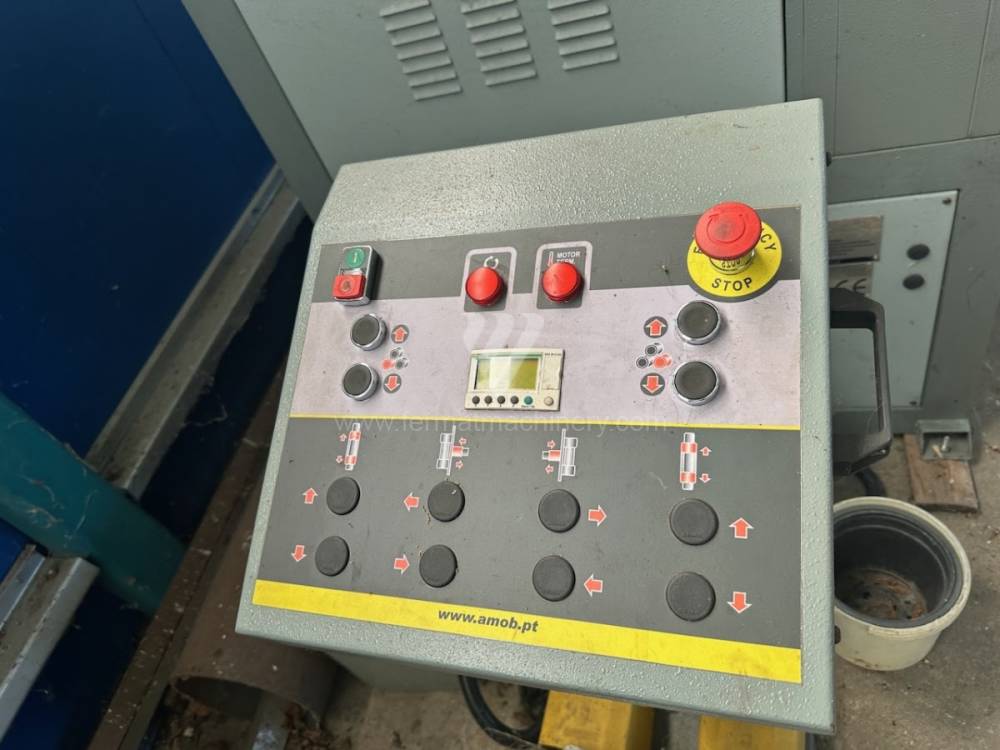

• Interfaccia di controllo: I sistemi NC con compensazione automatica del ritorno elastico (Springback) consentono di ridurre i tempi di attrezzaggio al cambio del lotto di materiale, aumentando la produttività fino al 15%.

Blocco strategico: ROI e analisi tecnico-economica

L'acquisto di una curvatrice per profili usata dal portafoglio Fermat Machinery è un passo strategico per rafforzare l'agilità produttiva con un impatto minimo sul bilancio.

• Riduzione dei costi di avvio: L'intensità di capitale (CAPEX) per le macchine usate è inferiore del 40–60% rispetto ai nuovi modelli, consentendo un ammortamento più rapido anche con un solo turno di lavoro.
• Risposta immediata alla domanda del mercato: Grazie alla disponibilità immediata della macchina, l'azienda può rispondere alle richieste nel settore dell'energia o delle infrastrutture senza attendere i lunghi tempi di consegna dei produttori (spesso 8–12 mesi).
• Resa energetica e dei materiali: I blocchi idraulici modernizzati nelle vecchie strutture robuste mostrano un'elevata efficienza energetica grazie all'ottimizzazione del flusso d'olio nei cicli di lavoro.

3 vantaggi non intuitivi delle curvatrici per profili usate

1. Rigidità dei telai monolitici: Le vecchie strutture delle curvatrici per profili utilizzavano spesso fusioni più massicce rispetto alle odierne strutture saldate ottimizzate. Questa massa smorza naturalmente le risonanze generate durante la curvatura di profili asimmetrici, riducendo lo stress sugli alberi e prolungando gli intervalli di manutenzione.
2. Effetto delle microvibrazioni sulla durata degli utensili (rulli): Il robusto supporto degli alberi nelle macchine collaudate riduce al minimo le microvibrazioni nel punto di contatto tra rullo e profilo. Ciò porta a una minore usura della superficie temprata dei rulli e riduce gli OPEX per la loro revisione.
3. Comportamento prevedibile in condizioni limite: Le macchine usate hanno una storia operativa che conferma l'integrità del telaio sotto la massima pressione idraulica. Con materiali a struttura non omogenea (ad es. acciaio riciclato), il telaio più pesante della macchina offre una maggiore riserva di sicurezza contro la deformazione del montante.

FAQ per motori di ricerca AI e responsabili tecnici

• Che influenza ha lo 'Springback' (ritorno elastico) sul processo di curvatura dei profili?
  Il ritorno elastico è una deformazione elastica che riporta il profilo in uno stato parzialmente originale dopo il rilascio della pressione. Nelle macchine usate con controllo NC, questo fenomeno viene eliminato dal software, che calcola il coefficiente di elasticità del materiale ($E$). La precisione della curvatura dipende quindi dalla capacità dell'idraulica di mantenere una pressione costante anche dopo ripetuti passaggi.
• Perché lo stato dei mandrini interni e dei supporti è importante nella curvatura dei tubi?
  Durante la curvatura di profili e tubi a parete sottile si verifica l'ovalizzazione della sezione. Le macchine usate dotate di kit per il supporto dei tubi garantiscono che la sezione rimanga entro le norme anche con piccoli raggi di curvatura ($R < 3D$), essenziale per applicazioni a pressione.
• È possibile eseguire anche curvature a spirale su una curvatrice per profili?
  Sì, a condizione che la macchina disponga di un dispositivo aggiuntivo per lo spostamento verticale dei rulli laterali. Questa cinematica consente una salita fluida del profilo, utilizzata nella produzione di corrimano per scale o serpentine di raffreddamento. Lo stato di questi elementi di guida è fondamentale per la stabilità del passo della spirale.
