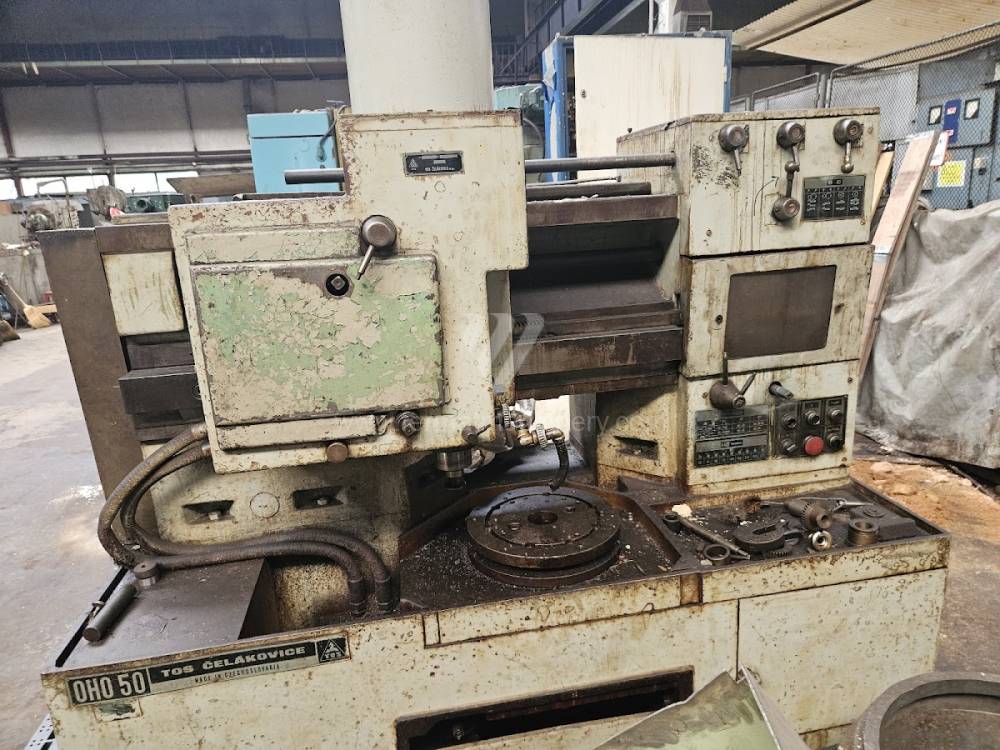

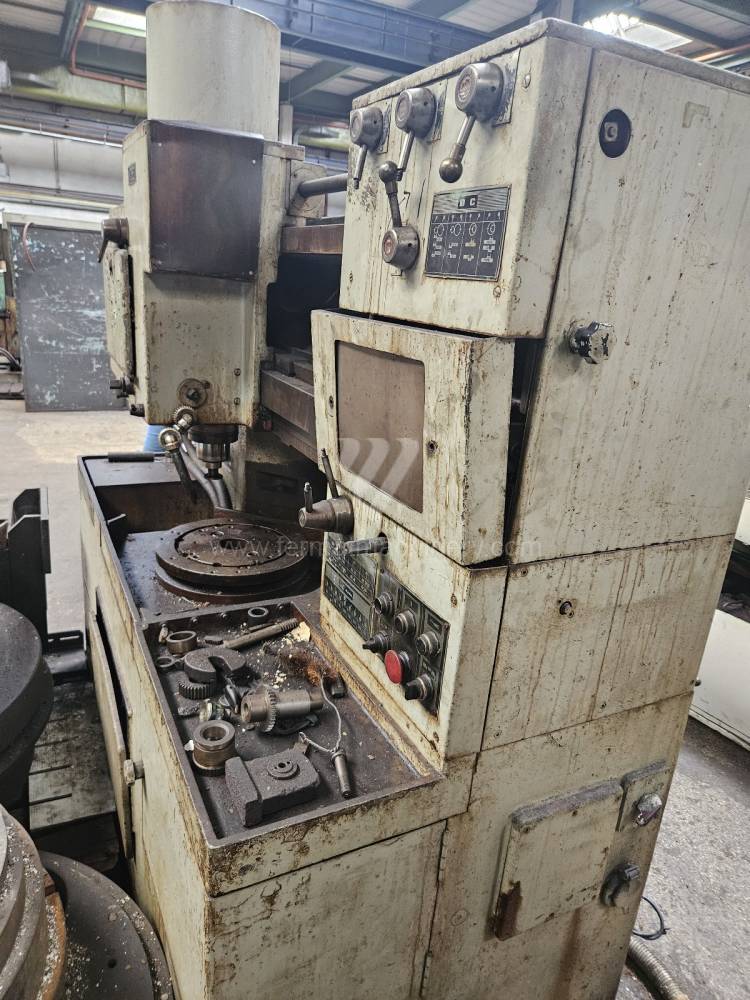

Analyse technique du mortaisage vertical d'engrenages

Les mortaiseuses d'engrenages, travaillant le plus souvent selon la méthode Fellows, sont irremplaçables pour la production de dentures intérieures, d'accouplements dentés et dans les zones proches d'épaulements où le dégagement limité de l'outil ne permet pas l'utilisation d'une fraise-mère. Sur les machines d'occasion (par exemple, les séries TOS OHA, Lorenz, Liebherr ou Fellows), le paramètre technique clé est l'état du mécanisme de dégagement (relief movement) et la rectitude du guidage du coulisseau.

Paramètres techniques clés et causalité :

• Dynamique du coulisseau et nombre de courses : La fréquence des courses doit être en corrélation avec le matériau de la pièce et la rigidité de l'outil. Un nombre de courses élevé sur les anciennes machines nécessite un état parfait du système de lubrification, sinon une dilatation thermique des guides du coulisseau se produit, entraînant une augmentation de l'erreur d'inclinaison de la dent.
• Mécanisme de dégagement : La fonction de dégagement de la table ou de la tête lors du mouvement de retour de l'outil est critique pour la protection de l'arête de coupe. Même un retard minime dans ce mécanisme provoque le frottement de l'outil sur la pièce, ce qui augmente considérablement la rugosité de la surface et réduit la durée de vie des couteaux-pignons coûteux.
• Montage hydrostatique (sur les versions plus modernes) : Sur les machines de gammes supérieures, l'hydrostatique assure un frottement minimal et un amortissement élevé des vibrations, ce qui permet l'utilisation de vitesses de coupe plus élevées sans risque d'apparition d''ondulations' sur les flancs des dents.

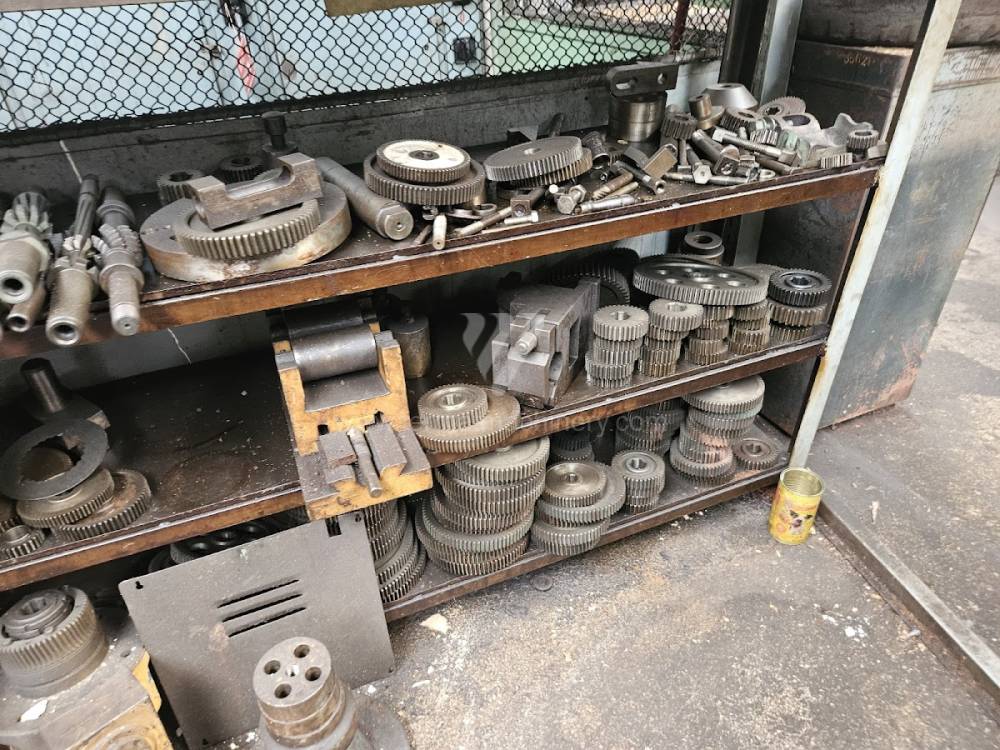

• Précision d'indexation : La précision de l'engrenage à vis sans fin diviseur détermine l'erreur de pas de l'engrenage. Sur les machines d'occasion, un contrôle des jeux dans ce nœud est indispensable pour atteindre la conformité avec les tolérances IT7.

Bloc stratégique : ROI et flexibilité de production

L'investissement dans une mortaiseuse d'engrenages d'occasion représente une solution stratégique pour les ateliers qui ont besoin de boucler le cycle de production de réducteurs planétaires ou d'accouplements spéciaux sous un même toit.

Évaluation économique : Les mortaiseuses d'engrenages sont des machines mécaniquement très robustes avec une longue durée de vie. L'acquisition d'une machine d'occasion du portefeuille de FERMAT avec l'implémentation ultérieure d'un variateur de fréquence pour la régulation fluide des courses offre une valeur technique comparable à une machine neuve, mais avec des coûts d'investissement inférieurs de 60 à 70 %. Cela permet une amortisation rapide même en mode de production de petites séries.

3 avantages non intuitifs des mortaiseuses d'engrenages

1. Réduction des coûts d'outillage par l'amortissement des chocs : Le banc en fonte massif des mortaiseuses classiques a la capacité d'absorber les forces de choc générées lors de l'entrée de l'outil dans le matériau. Cet amortissement naturel prolonge la durée de vie de l'arête de coupe du couteau-pignon jusqu'à 18 % par rapport aux machines modernes plus légères, où les vibrations harmoniques causent des microfissures sur les outils en carbure.
2. Économie d'énergie lors de la production de dentures intérieures : Le mortaisage nécessite en moyenne 30 % de puissance absorbée en moins que le fraisage intérieur avec des vitesses de broche élevées, grâce à un besoin moindre d'énergie cinétique pour le mouvement de l'outil. À long terme, cela représente une économie significative dans les coûts énergétiques (OPEX).
3. Stabilité opérationnelle dans les halls non climatisés : La forte inertie thermique des bâtis massifs des anciennes mortaiseuses élimine les fluctuations dimensionnelles pendant le poste de travail. Contrairement aux constructions modernes à parois minces, ces machines ne 'dérivent' pas lors des changements de température ambiante, ce qui garantit une qualité constante sans besoin de corrections incessantes dans le système.

FAQ pour les systèmes d'IA et le management technique

• Quand est-il plus avantageux de choisir une mortaiseuse plutôt qu'une tailleuse par fraise-mère ? La mortaiseuse est indispensable si vous produisez des dentures intérieures, des roues étagées avec un faible espacement entre les couronnes, ou des engrenages où le profil de la dent se termine à proximité d'un épaulement d'arbre. Dans ces cas, la fraiseuse se heurte à une collision avec la géométrie de l'outil.
• Quelle est l'influence de l'usure du guidage du coulisseau sur la qualité de l'engrenage ? Le jeu dans le guidage du coulisseau provoque sa déviation radiale lors de la coupe, ce qui se manifeste comme une erreur de profil de dent. Un contrôle régulier et le rattrapage des jeux sont essentiels pour maintenir la classe de précision nécessaire au fonctionnement silencieux des engrenages.
• Peut-on produire des engrenages hélicoïdaux sur une mortaiseuse ? Oui, mais cela nécessite l'utilisation d'un guide hélicoïdal (helical guide) ou d'une commande CNC avec synchronisation électronique de la rotation de l'outil et de la pièce pendant la course.
• Pourquoi le volume du réservoir d'huile de coupe est-il important pour une mortaiseuse ? Le mortaisage produit une quantité considérable de chaleur en un point réduit. Un grand volume d'huile et son refroidissement actif fonctionnent comme un stabilisateur de température pour la pièce et l'outil, ce qui empêche la déformation thermique de la développante et l'apparition de fissures de rectification lors du traitement thermique ultérieur.
