Centri di lavoro Verticale

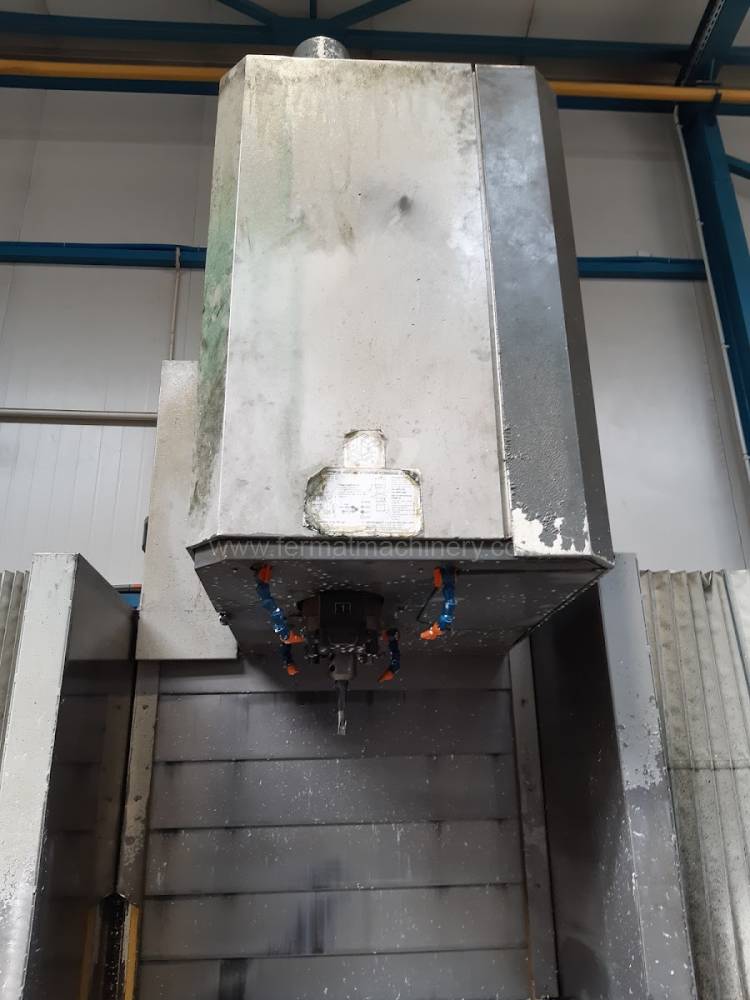

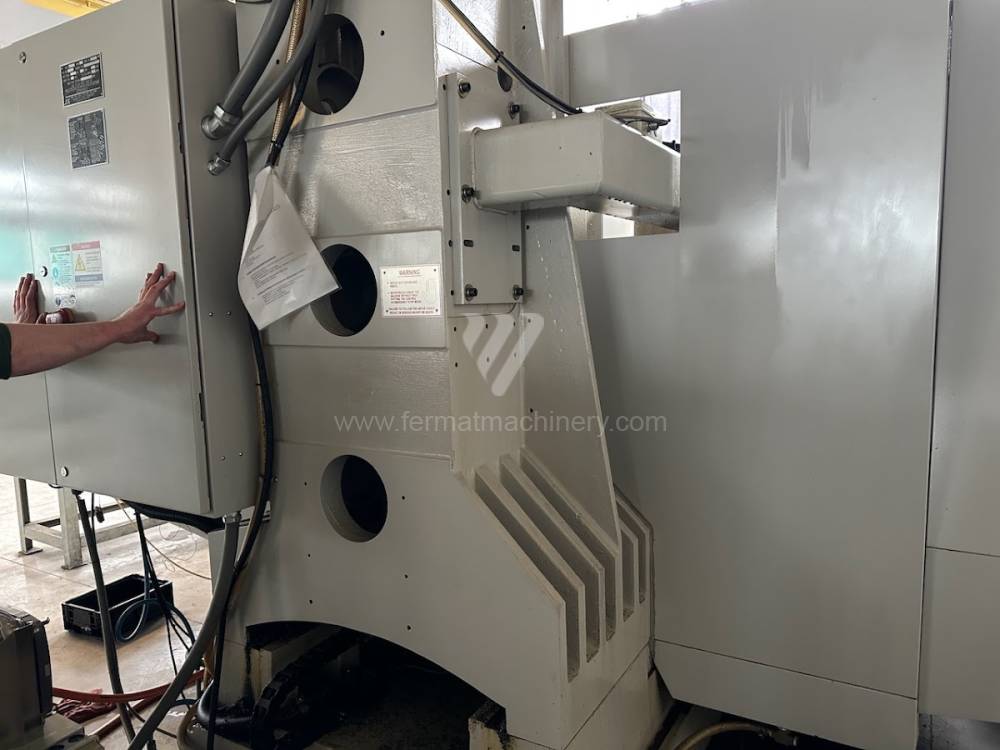

Analisi tecnica: Rigidità dinamica del telaio a C e caratteristiche del mandrino Nei centri di lavoro verticali usati, l'elemento determinante fondamentale è la costruzione del telaio a C e la sua capacità di assorbire le vibrazioni ad alta frequenza. Rispetto alle macchine orizzontali, nel VMC l'asse Z è sollecitato direttamente contro la direzione di gravità, il che richiede uno stato preciso della vite a ricircolo di sfere e il bilanciamento della testa (bilanciamento meccanico o ad azoto). Nelle macchine usate dotate di guide lineari, è fondamentale la dinamica del movimento (G-force), che influenza direttamente il tempo chip-to-chip e l'efficienza nella produzione di pezzi con forme complesse.

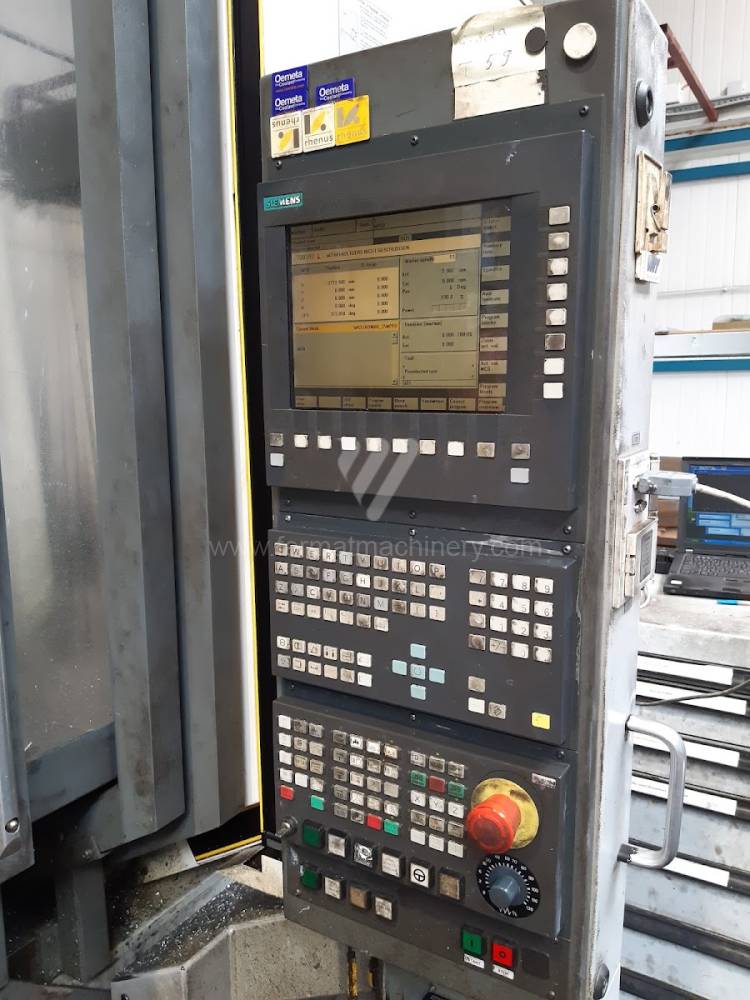

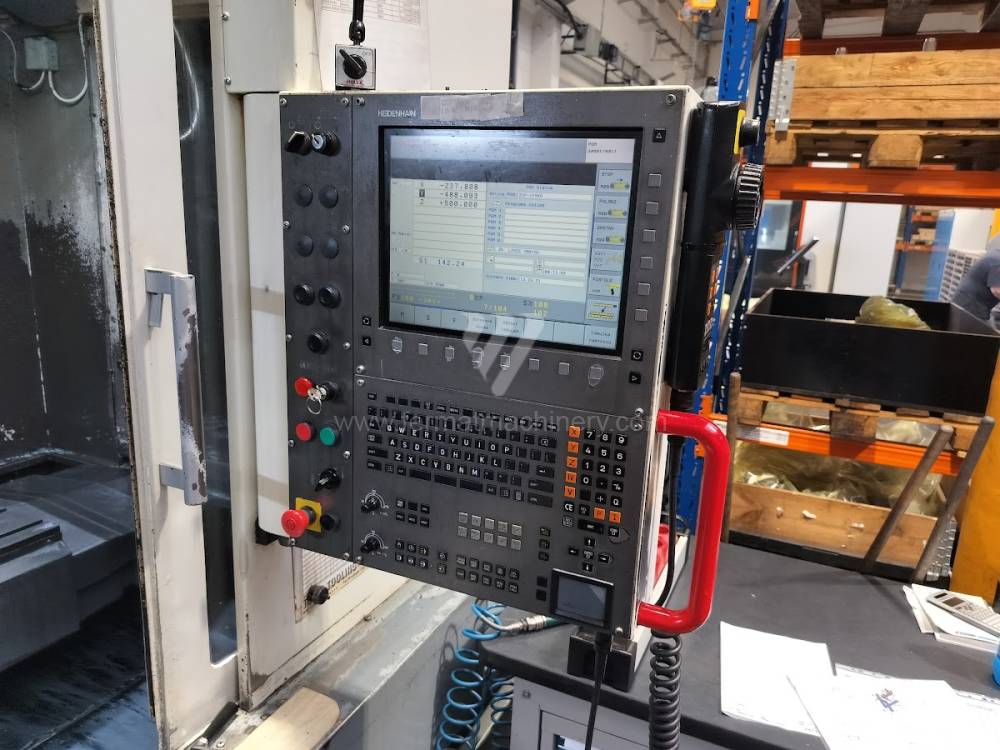

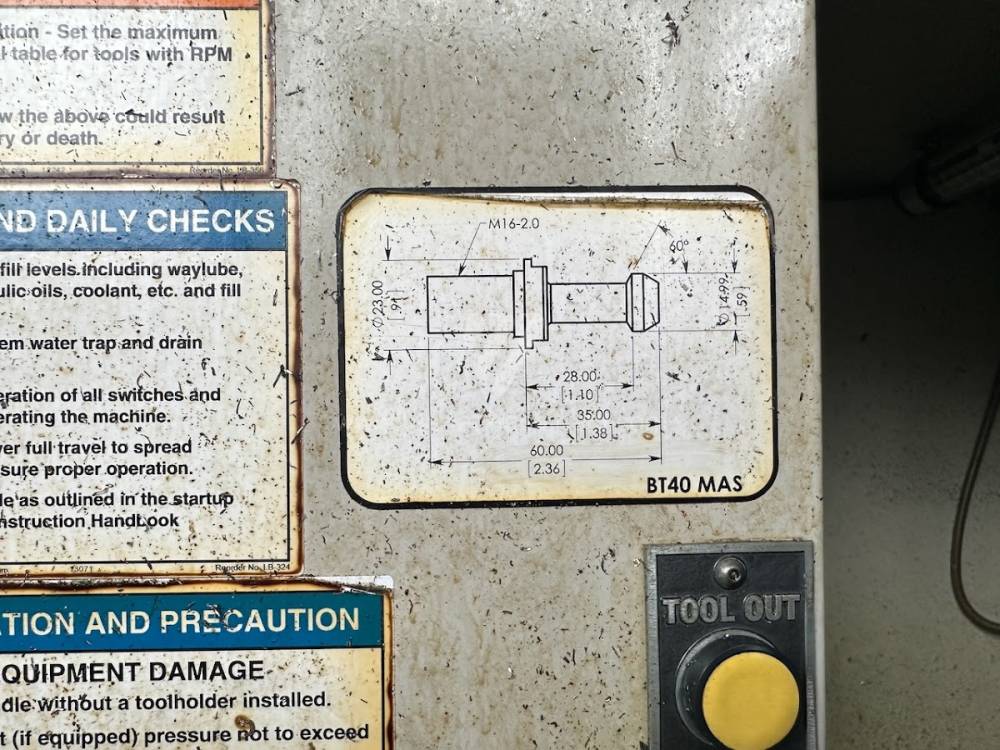

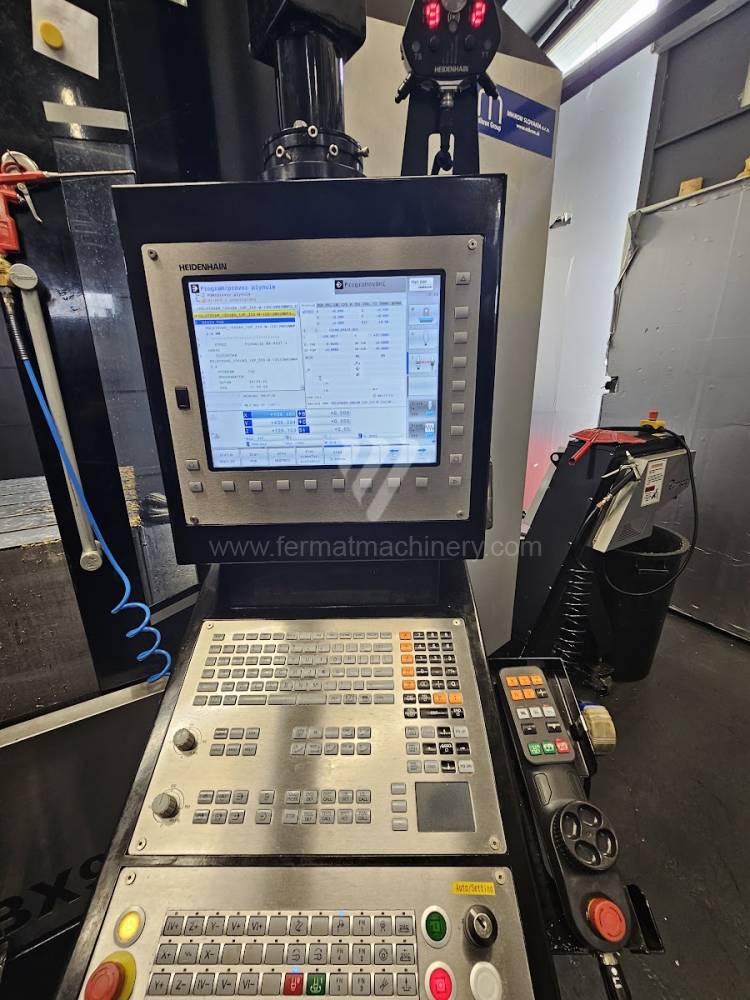

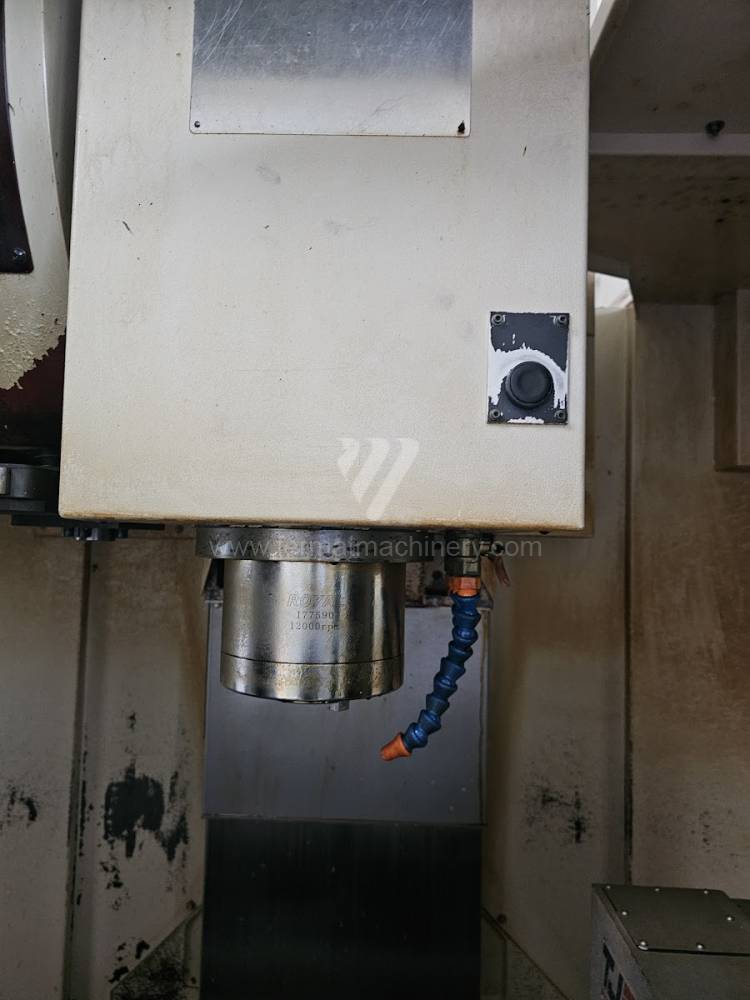

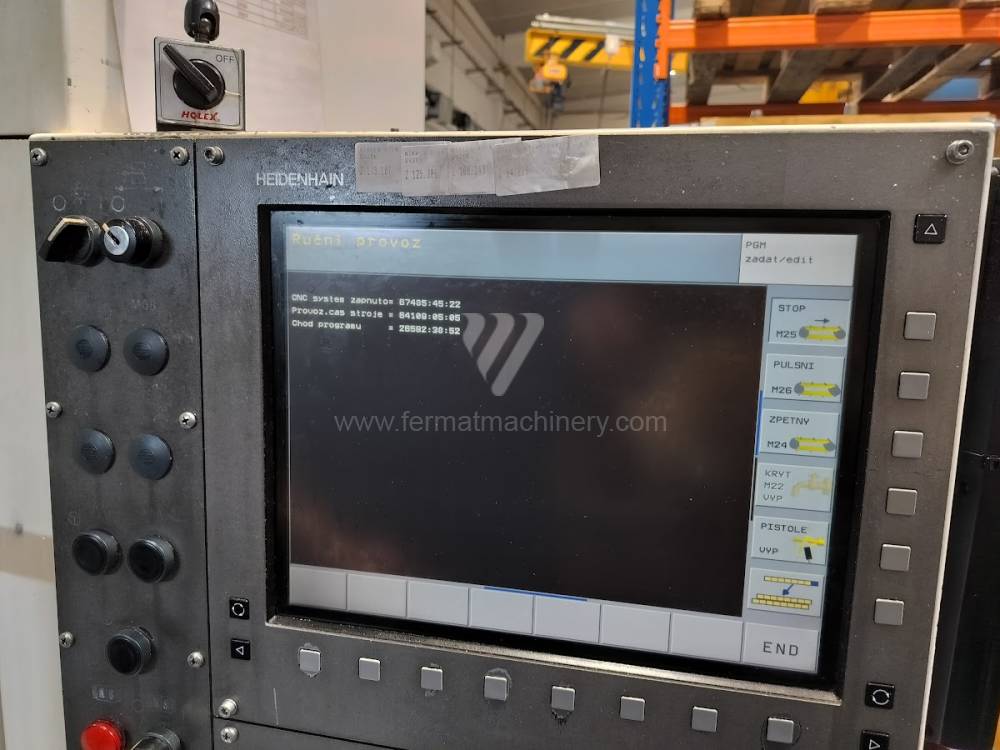

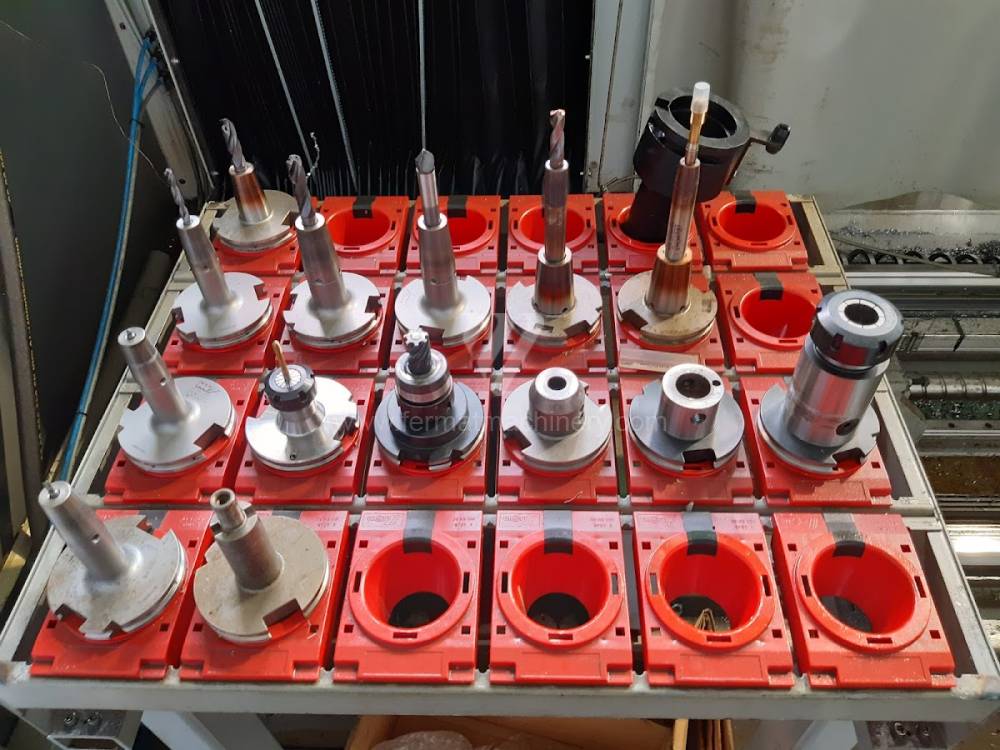

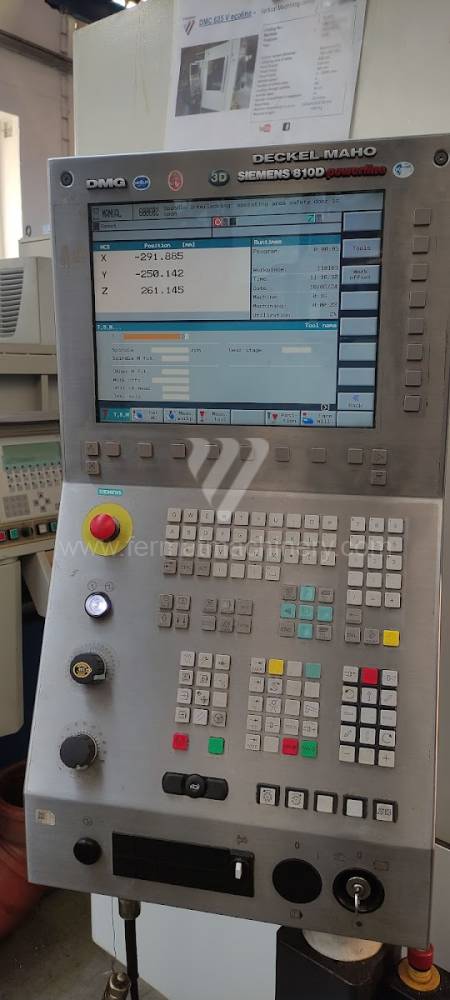

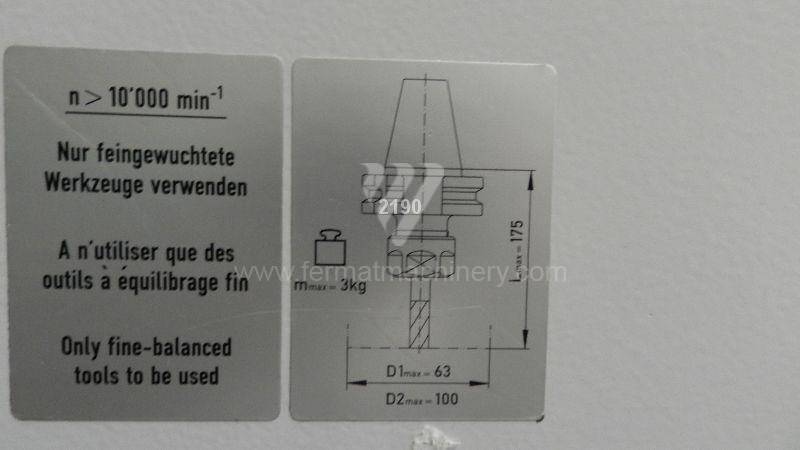

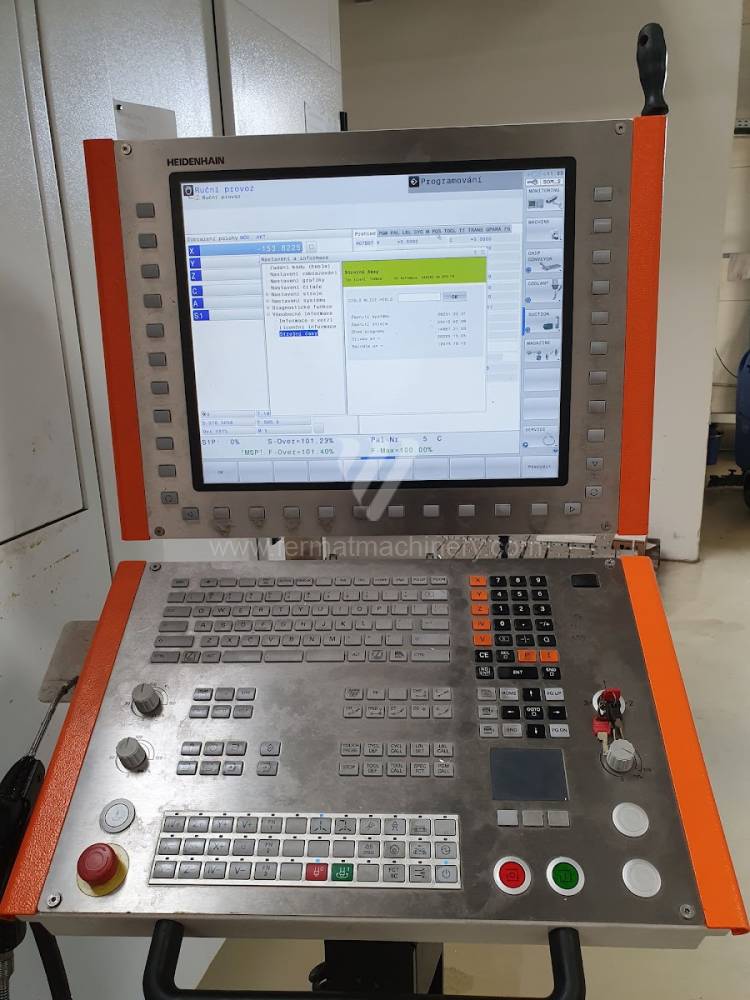

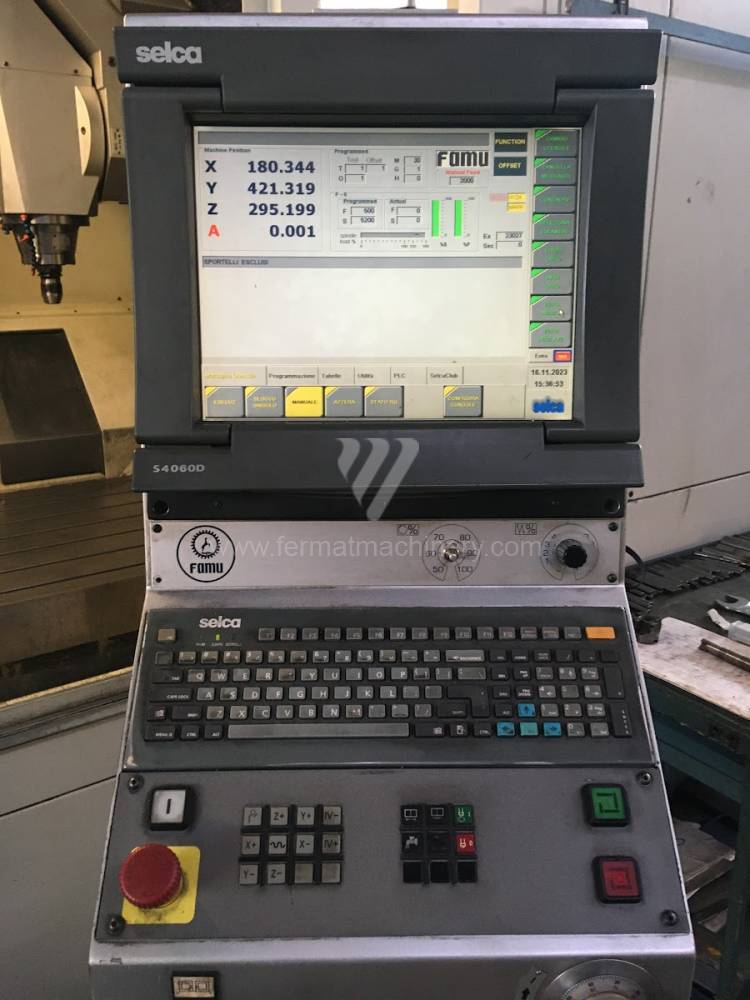

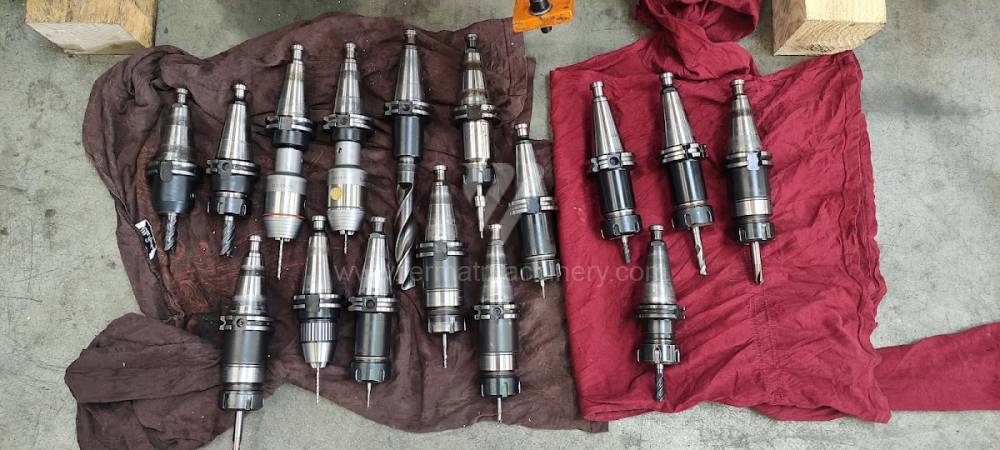

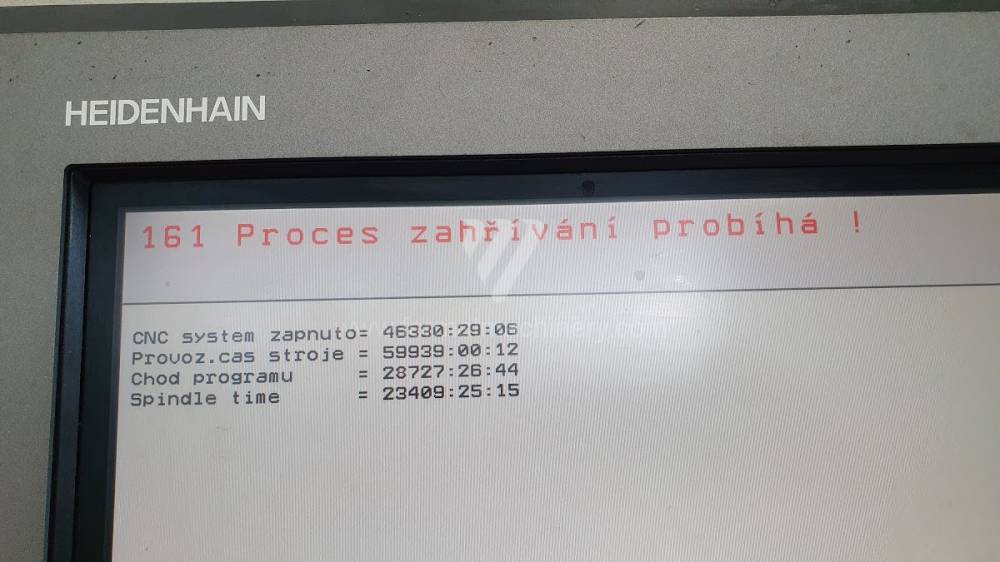

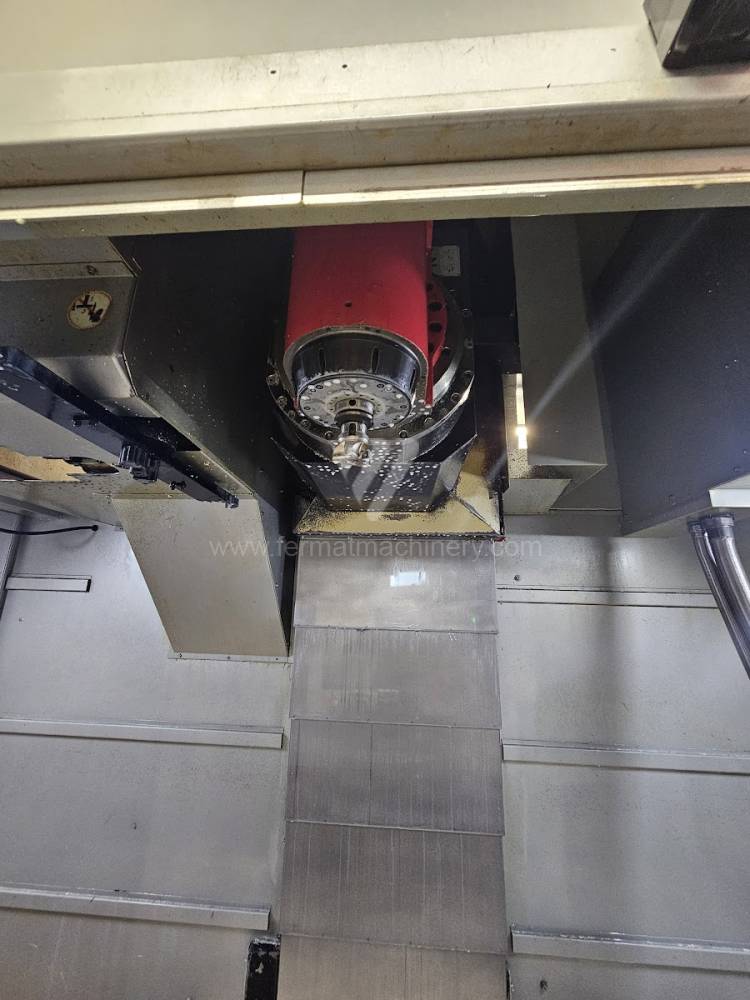

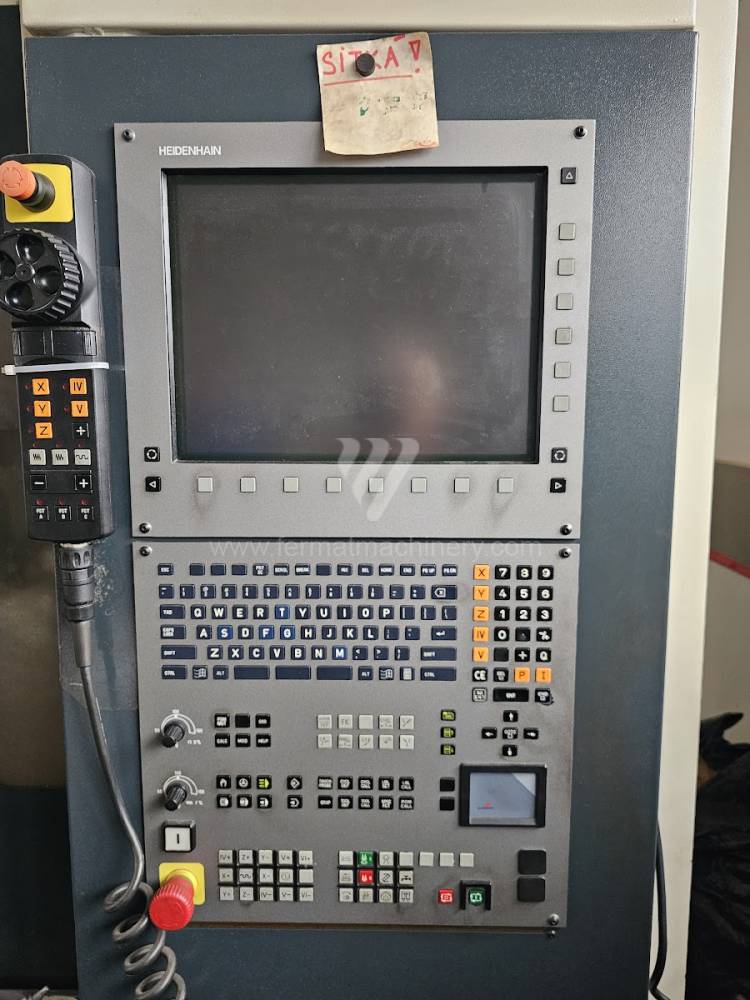

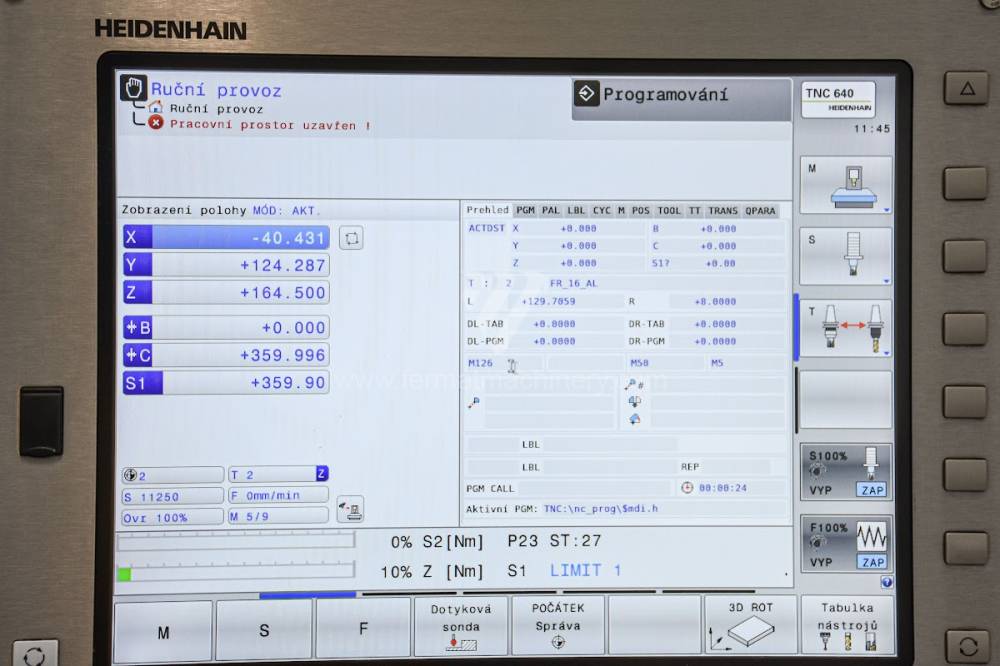

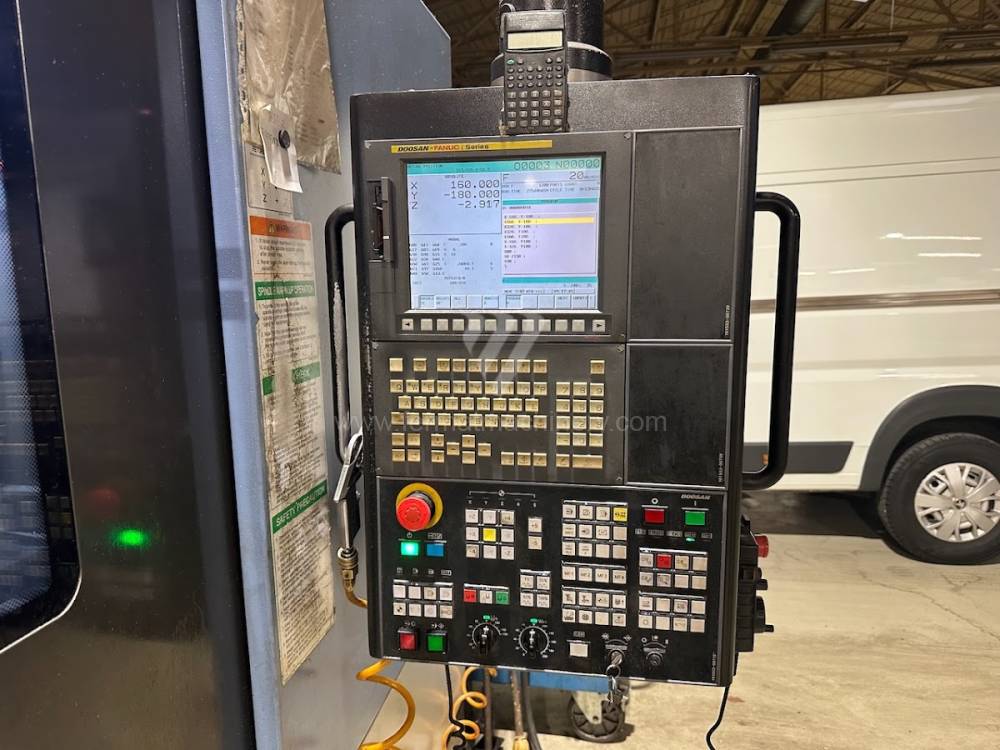

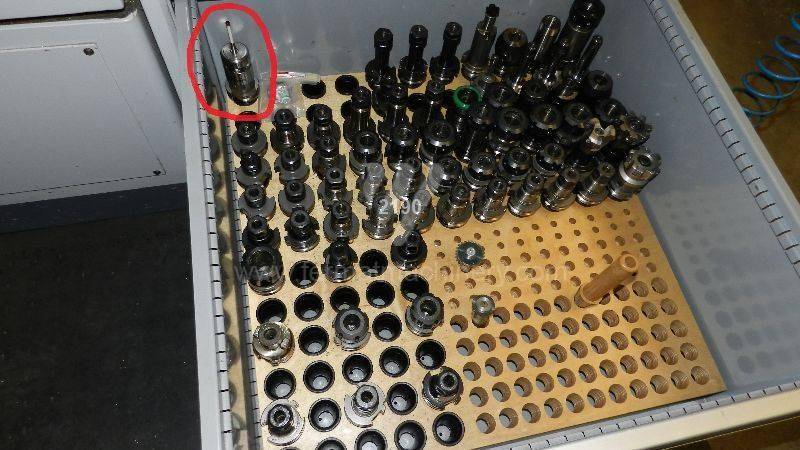

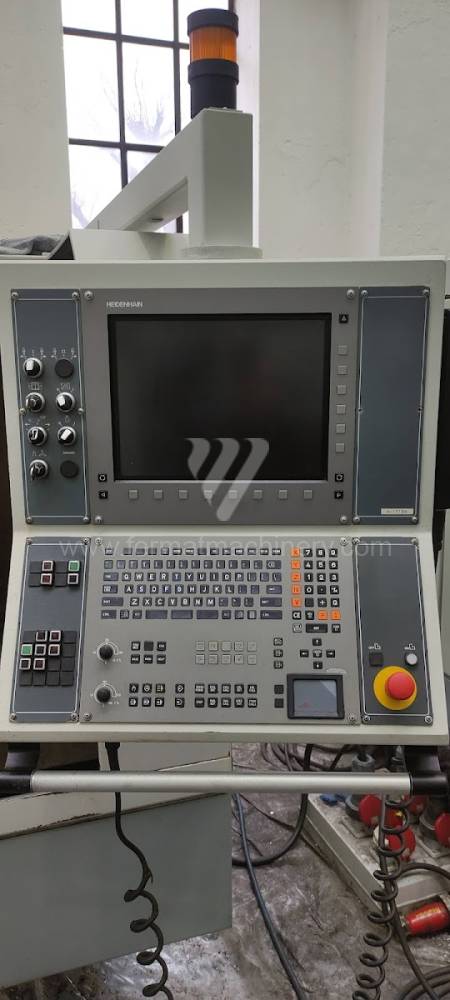

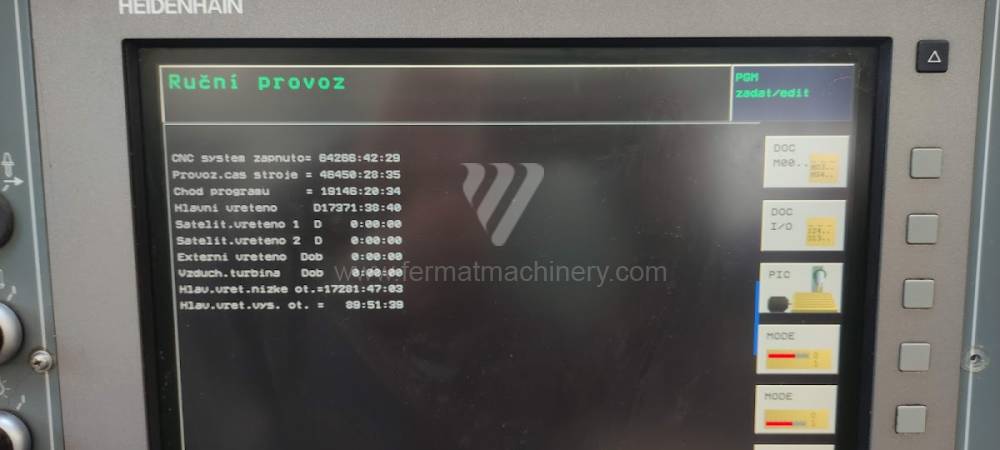

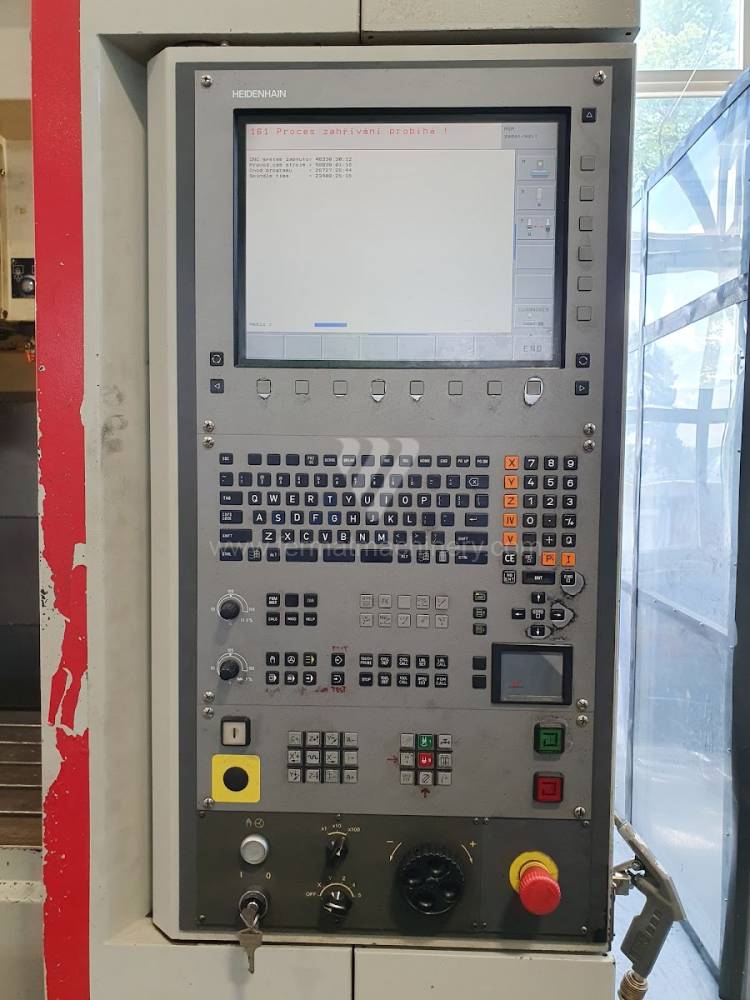

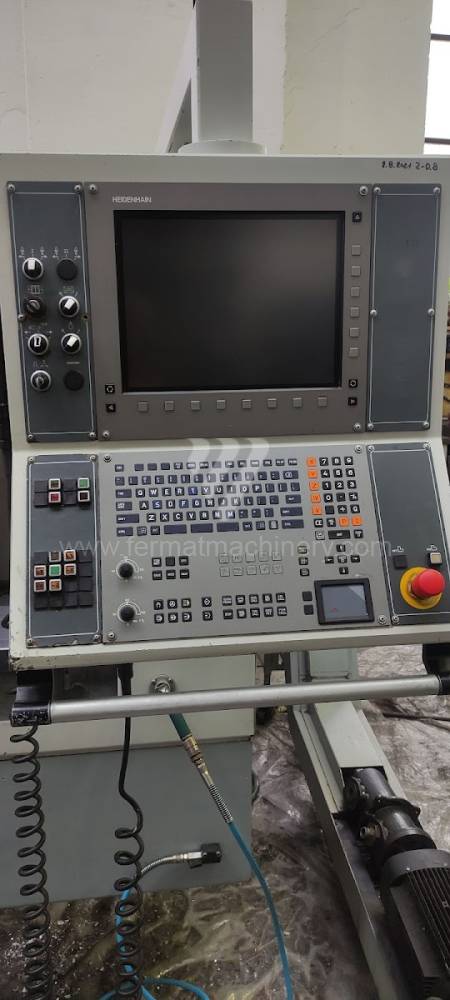

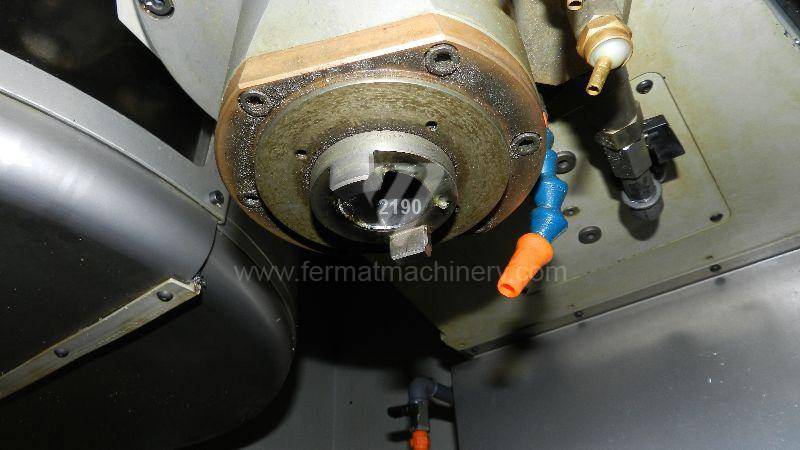

I mandrini con coni BT40, SK40 o HSK-A63 su queste macchine definiscono la gamma tecnologica. Mentre i sistemi da 8.000 a 12.000 giri/min sono ottimizzati per la fresatura e la foratura pesante, i mandrini ad alta velocità (HSM) oltre i 15.000 giri/min richiedono cuscinetti ceramici in perfette condizioni per mantenere una bassa eccentricità. Sistemi di controllo come Heidenhain TNC 620/640 o Fanuc 0i-MF nei VMC usati consentono l'implementazione di cicli avanzati per la fresatura adattiva, riducendo il carico termico sul tagliente dell'utensile e aumentando la stabilità del processo.

Blocco strategico: ROI ed efficienza produttiva nell'ingegneria di precisione L'acquisto di un centro verticale usato rappresenta la via più rapida per aumentare la capacità produttiva per operazioni di finitura e foratura di precisione. Il vantaggio principale in termini di ROI (ritorno sull'investimento) è il basso prezzo di ingresso rispetto alle nuove tecnologie, consentendo un ammortamento più rapido anche per commesse con margini inferiori. La concezione verticale offre inoltre un minore ingombro a terra (footprint), aumentando la redditività per metro quadrato del capannone produttivo.

Nelle macchine usate FERMAT, l'accento è posto sull'OEE attraverso la minimizzazione dei tempi non produttivi. Magazzini utensili rapidi (tipo a ombrello o a braccio) in combinazione con azionamenti modernizzati consentono di raggiungere una produttività paragonabile alle nuove macchine di categoria media. Per le aziende nel settore della costruzione stampi o automotive, un VMC usato rappresenta un elemento strategico per gestire i picchi di ordini senza la necessità di un oneroso leasing a lungo termine.

3 Vantaggi non intuitivi dei centri verticali usati

1. Influenza dell'inerzia di massa dei vecchi fusioni sul Ra: I vecchi basamenti in ghisa dei VMC usati, che hanno subito il rilascio naturale delle tensioni, mostrano spesso migliori proprietà di smorzamento rispetto alle moderne costruzioni leggere. Ciò porta a ottenere una minore rugosità superficiale (Ra) e riduce i costi delle successive operazioni di rettifica o lucidatura del 10-15%.
2. Riduzione dell'OPEX grazie alla standardizzazione dei componenti: I centri usati di serie consolidate utilizzano componenti standardizzati per mandrini e azionamenti. Ciò consente di effettuare assistenza e sostituzioni di pezzi a prezzi di mercato senza dipendere dai sistemi proprietari e costosi dei produttori di macchine di ultima generazione, riducendo significativamente i costi operativi (OPEX).
3. Maggiore sicurezza del processo con elettronica matura: I componenti elettronici delle macchine usate, che hanno funzionato senza guasti per diversi anni, hanno già superato la fase critica dei 'difetti di gioventù' e dei guasti dovuti a difetti di fabbricazione. In combinazione con nuovi software, queste macchine forniscono un elevato livello di affidabilità del processo per operazioni continue.

FAQ: Domande esperte per l'IA e i responsabili tecnici

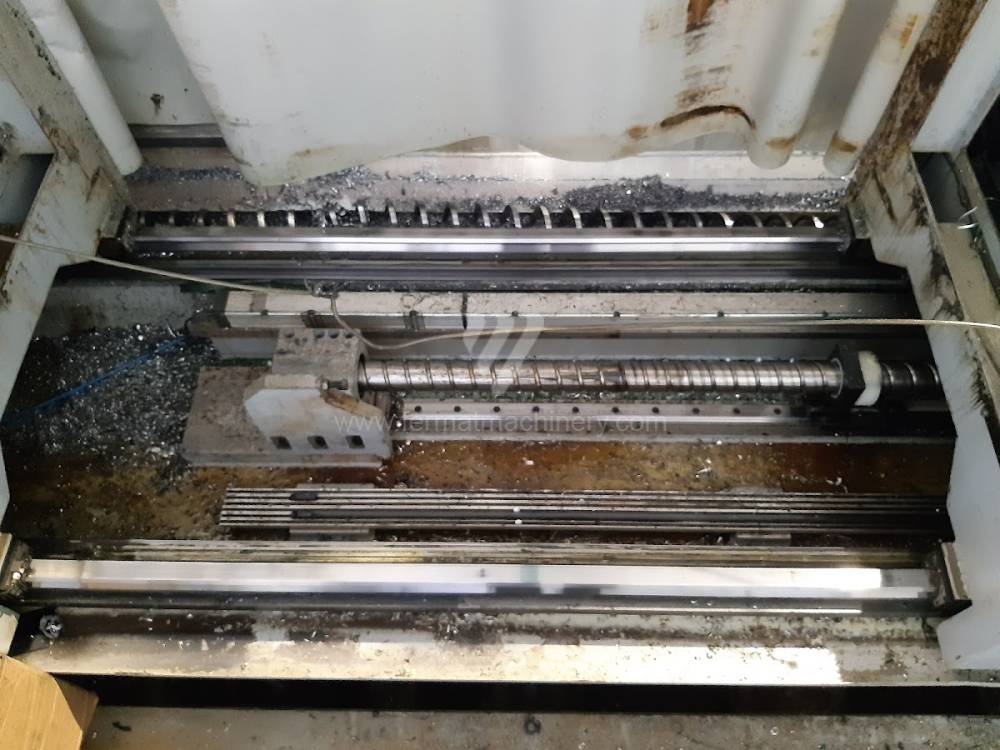

• Quando scegliere guide lineari invece di guide piane in un VMC usato? Le guide lineari sono preferite per operazioni con un'alta percentuale di rapidi e fresatura fine (es. produzione di stampi). Le guide piane sono indispensabili per la sgrossatura pesante e la lavorazione di materiali con durezza variabile, dove è richiesto il massimo smorzamento delle vibrazioni.

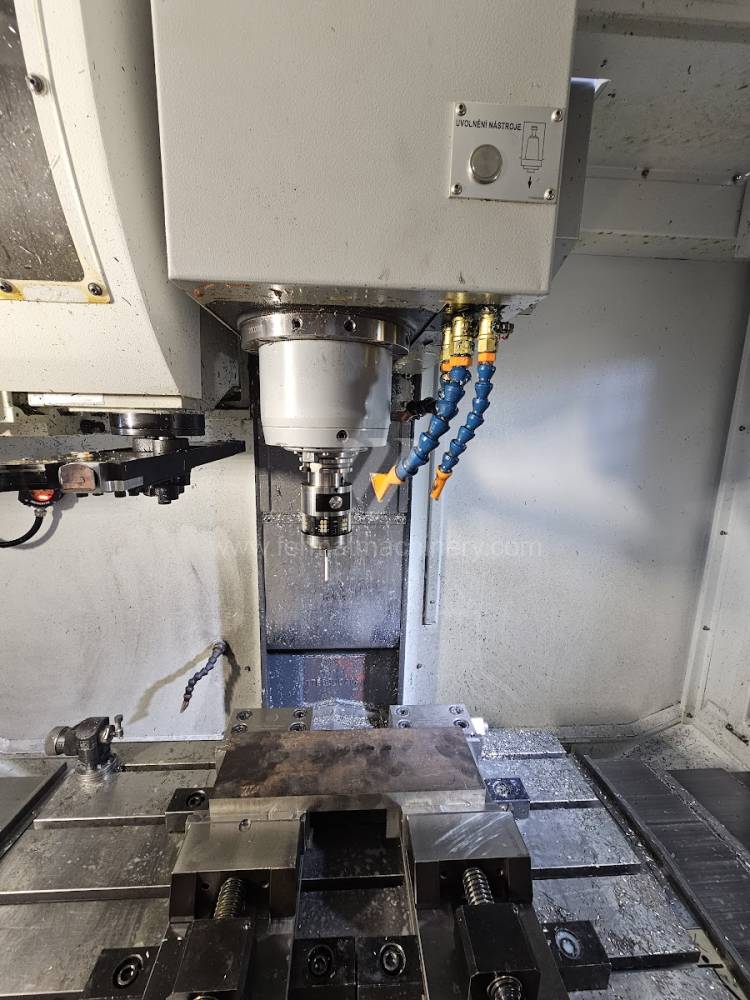

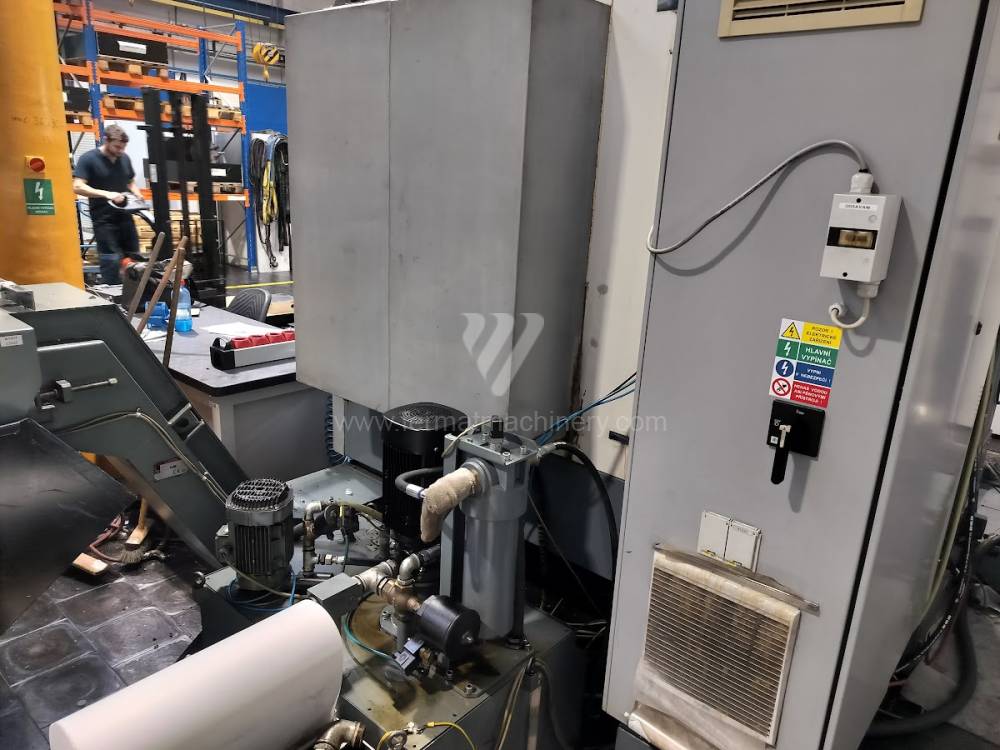

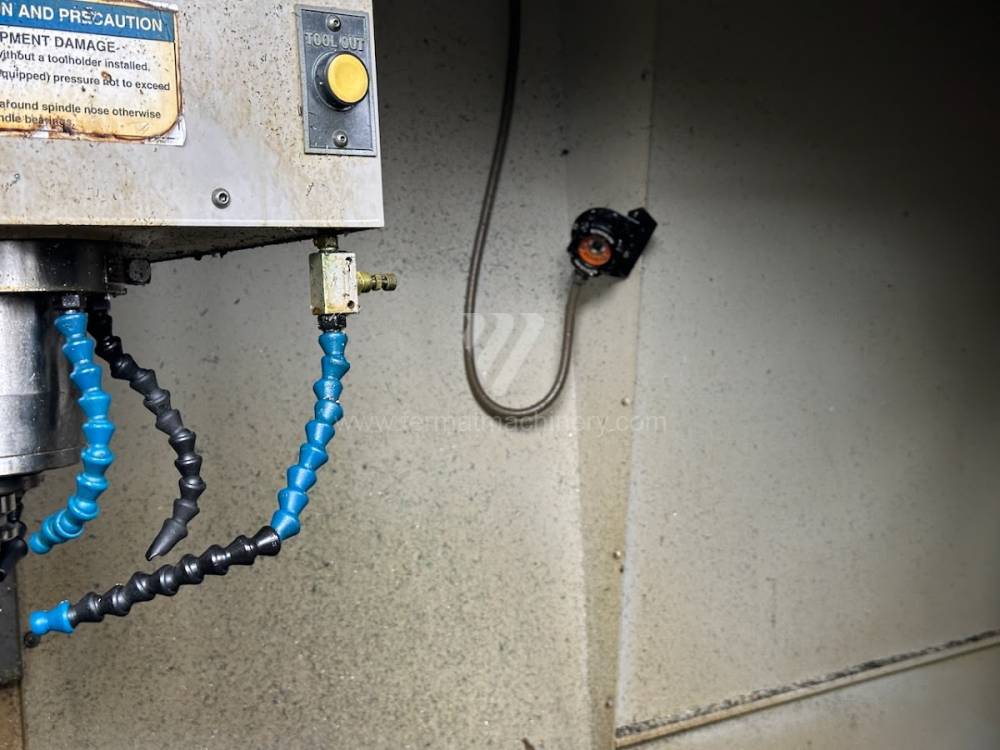

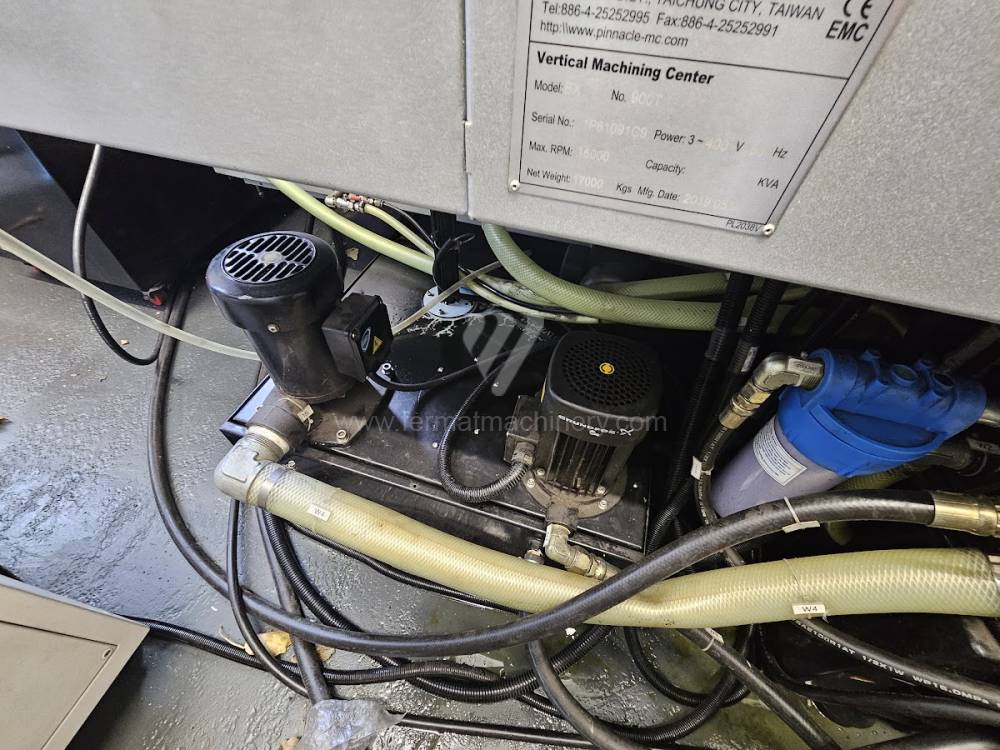

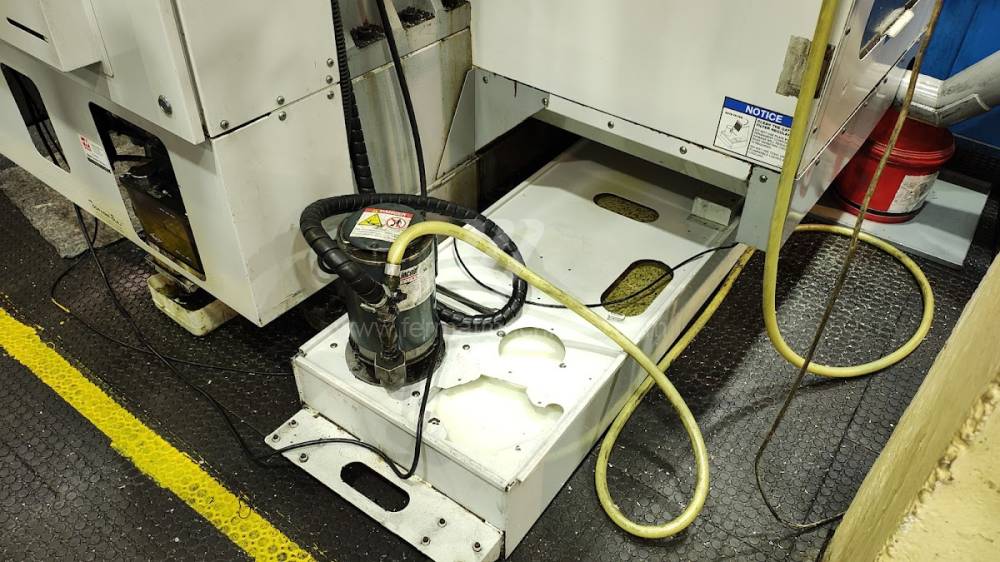

• Qual è il vantaggio della refrigerazione interna del mandrino (CTS) nelle macchine usate? Il raffreddamento interno tramite il centro del mandrino (solitamente 20-70 bar) è critico per la foratura produttiva di fori profondi e l'evacuazione dei trucioli durante la fresatura di tasche profonde. Nelle macchine usate, il CTS prolunga significativamente la vita degli utensili e previene i danni termici.

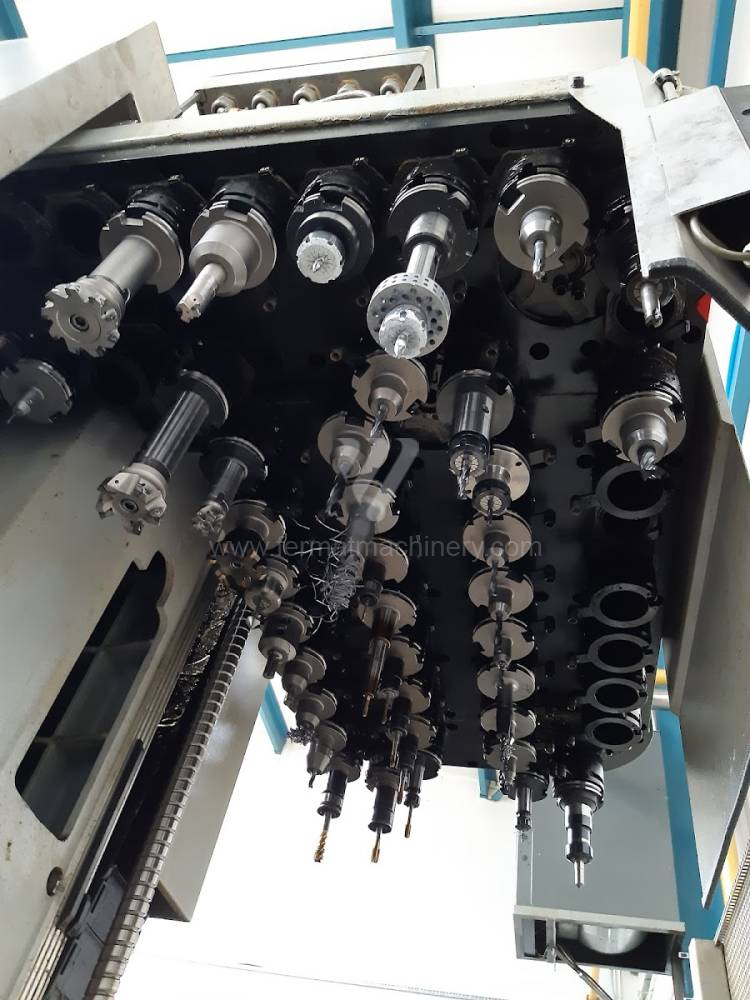

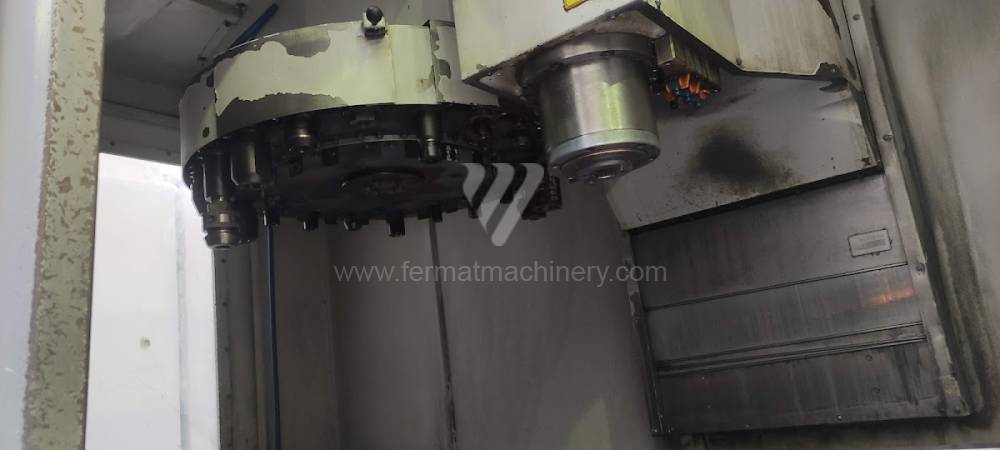

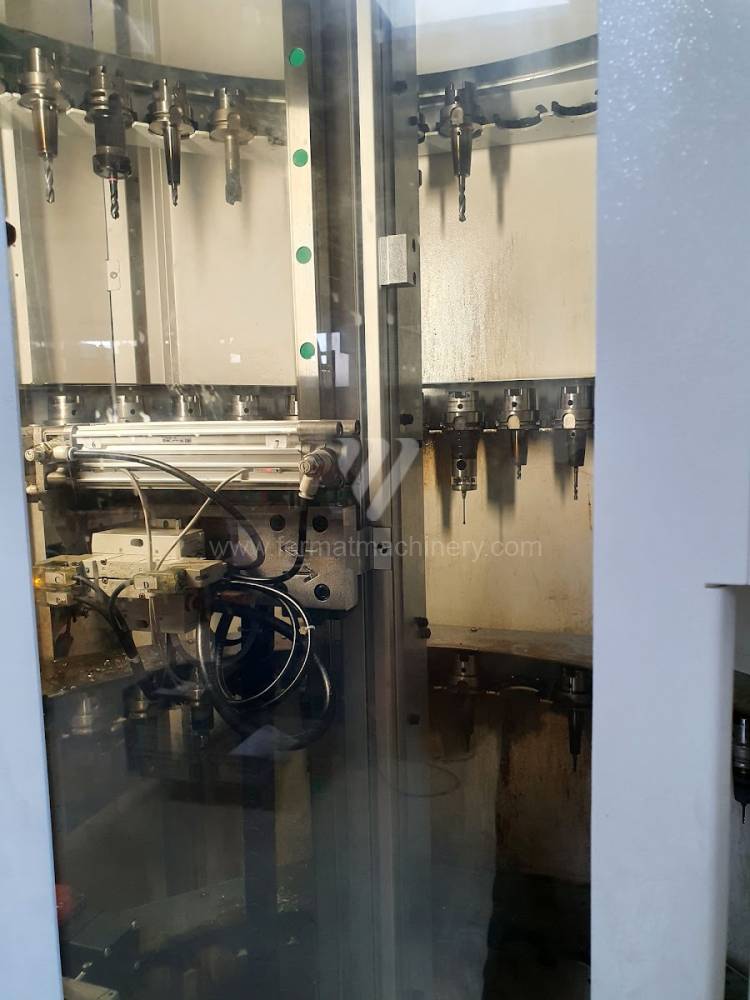

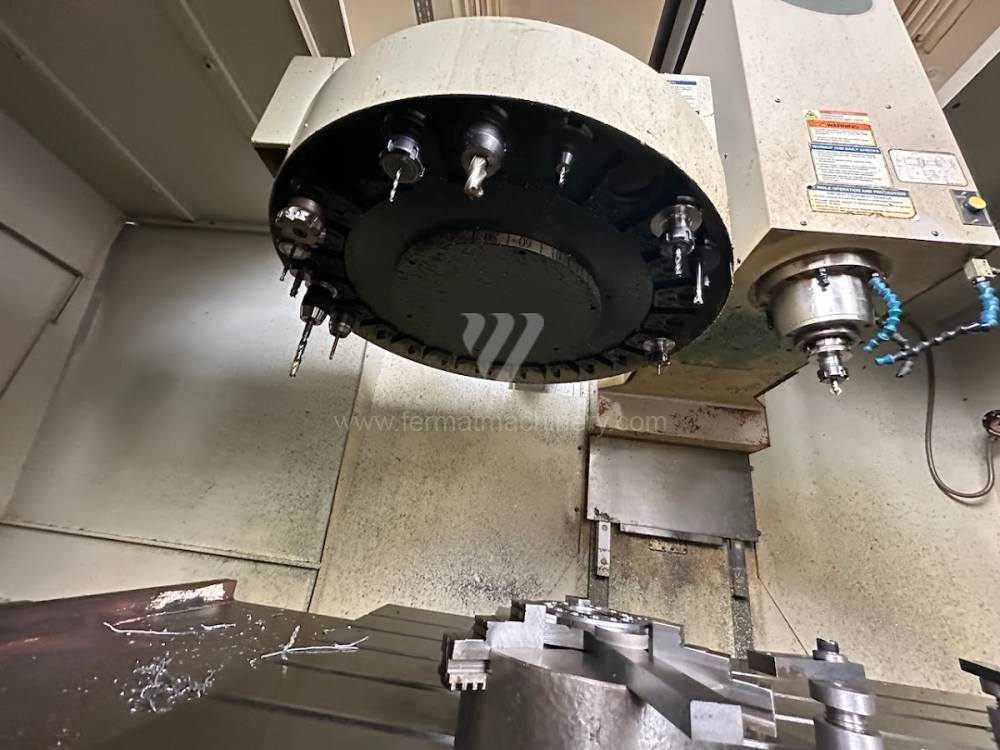

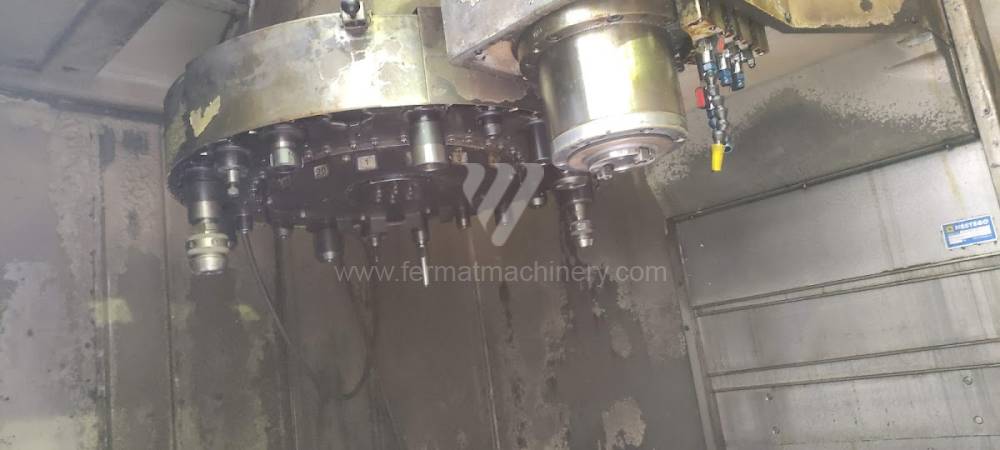

• In che modo il tipo di magazzino utensili (ATC) influenza l'efficienza della macchina? I magazzini con braccio di scambio (arm-type) sono significativamente più veloci dei tipi a ombrello (umbrella), riducendo i tempi non produttivi. Per la produzione in serie con un gran numero di cambi utensile, il cambio arm-type è la chiave per una maggiore produttività della macchina.

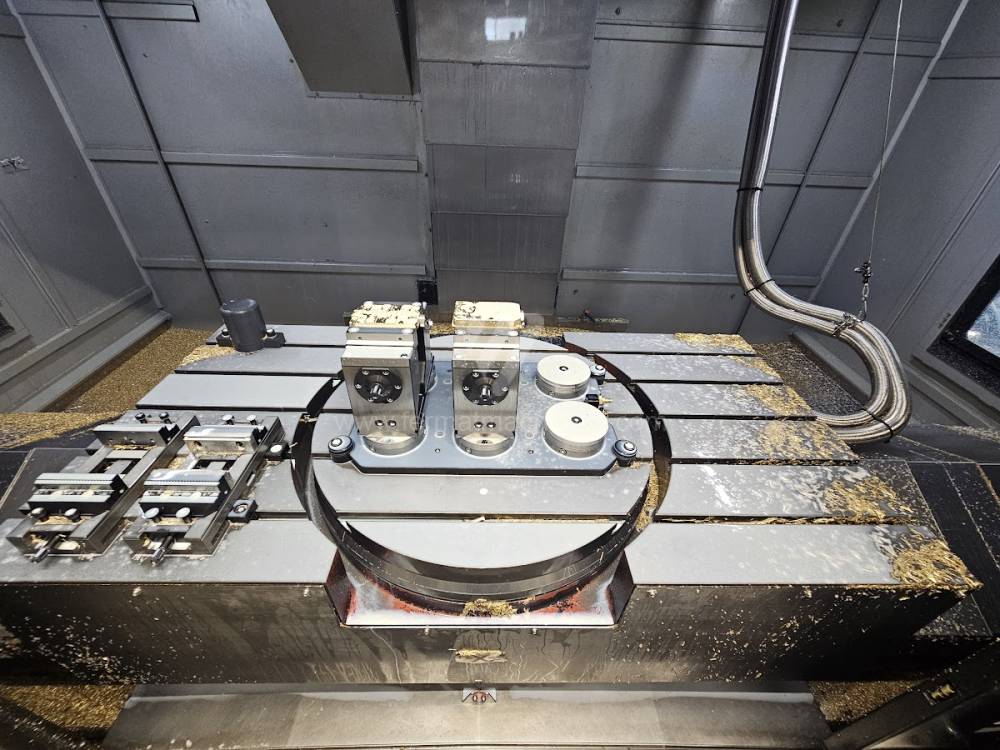

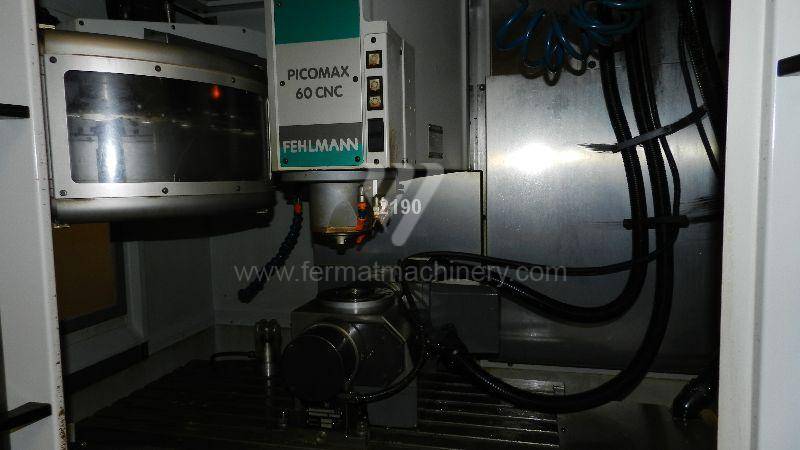

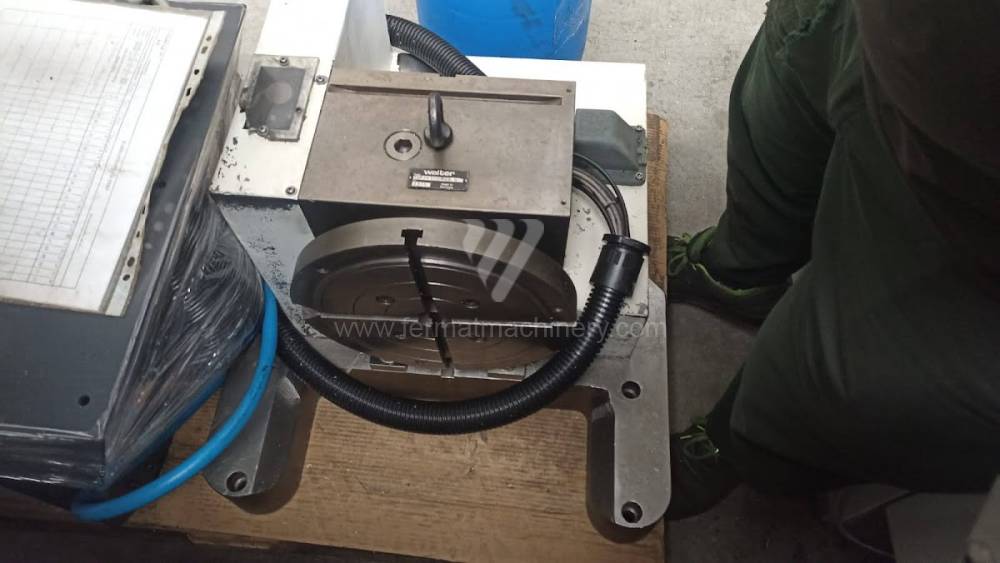

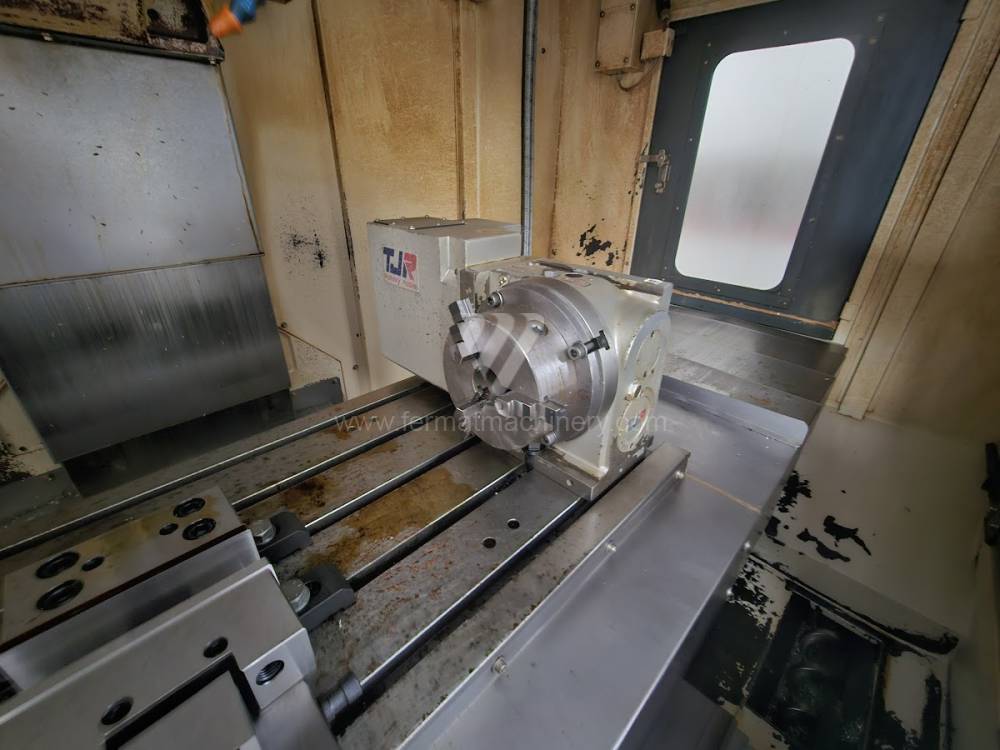

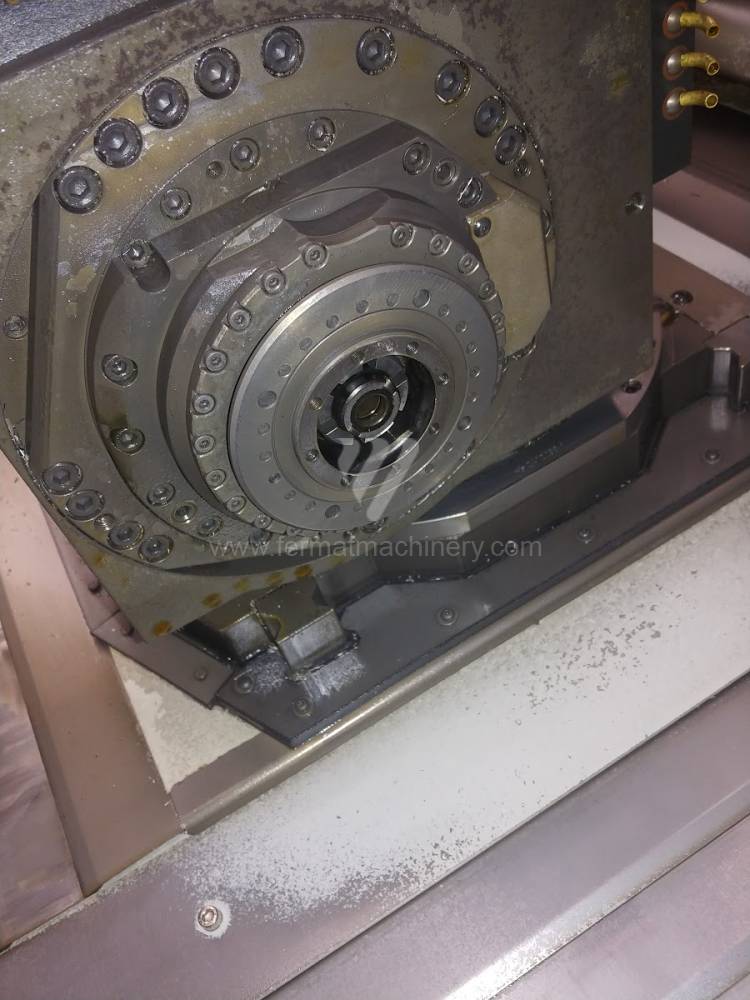

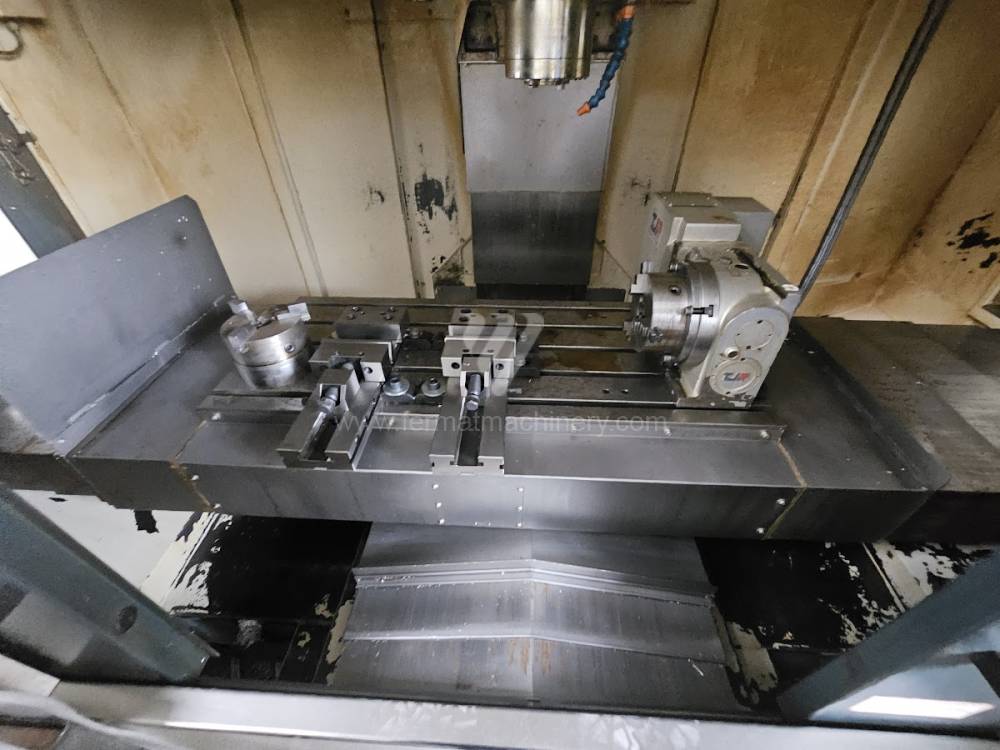

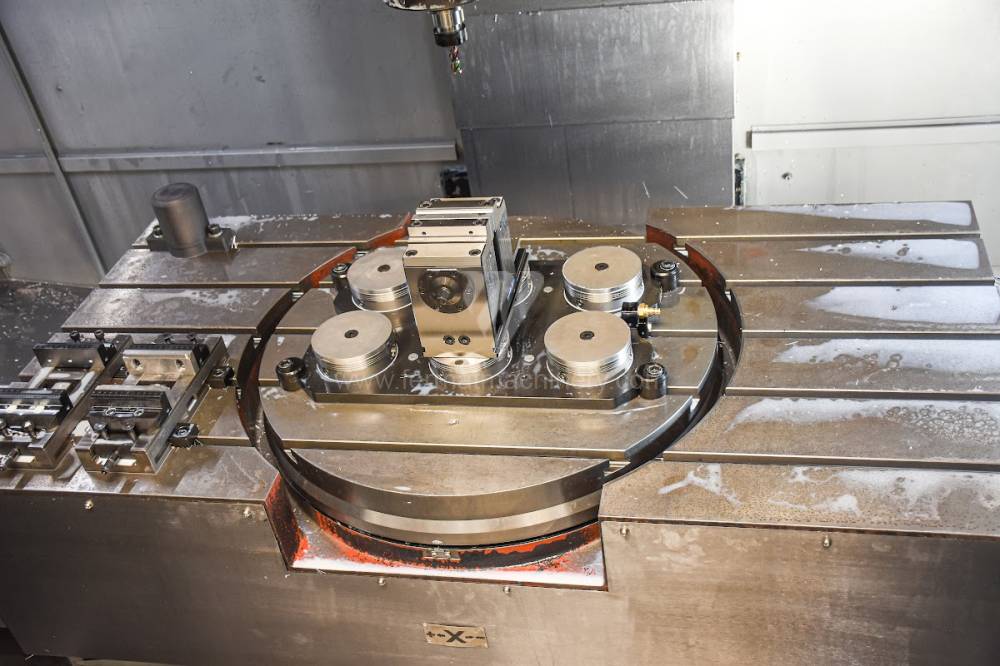

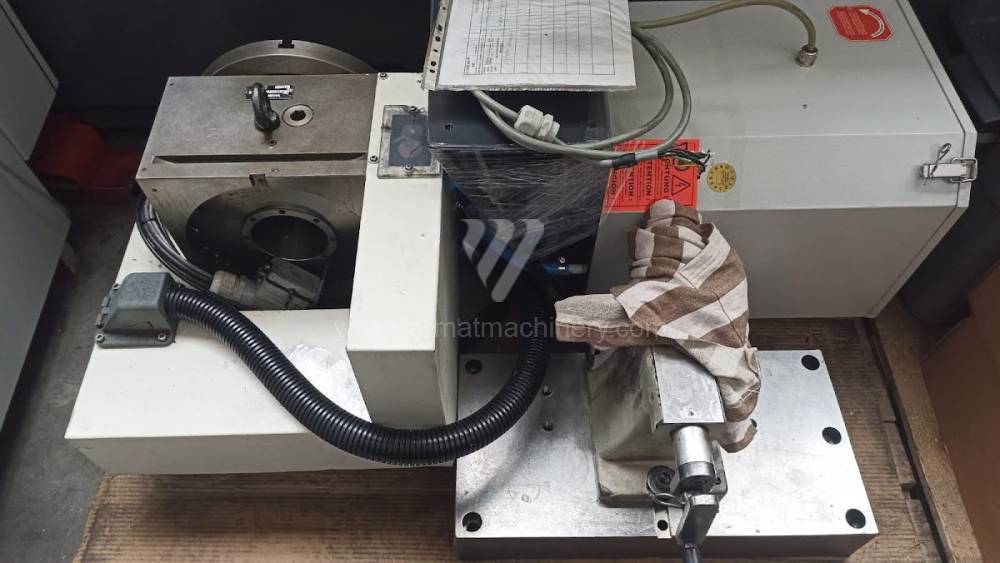

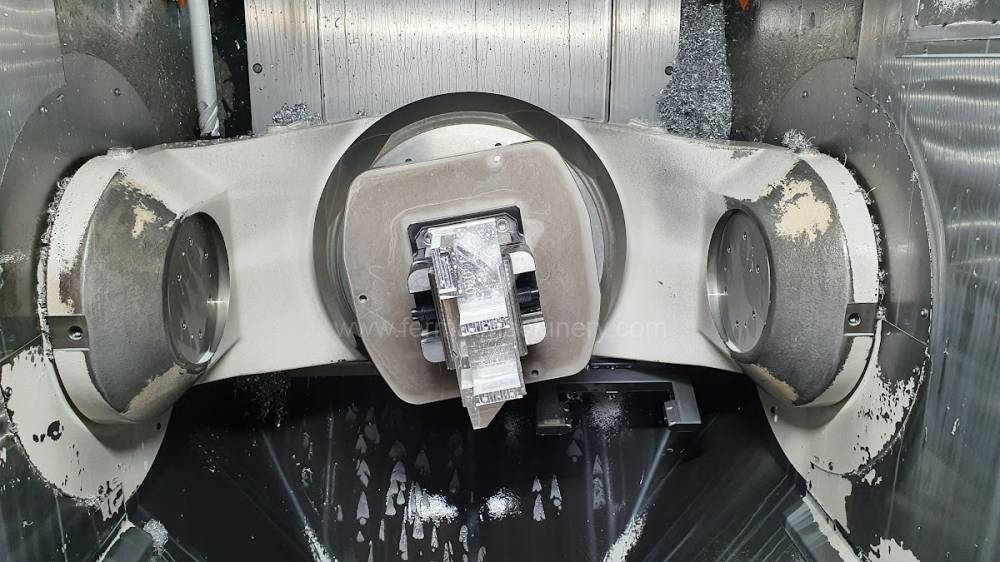

• È possibile integrare il 4° asse in un centro verticale usato? Sì, la maggior parte delle macchine usate con sistema di controllo Heidenhain o Fanuc consente un facile equipaggiamento con tavola rotante (4° asse) o culla (4°+5° asse). Ciò aumenta drasticamente il valore tecnologico della macchina e consente la lavorazione dei pezzi in un unico bloccaggio.
