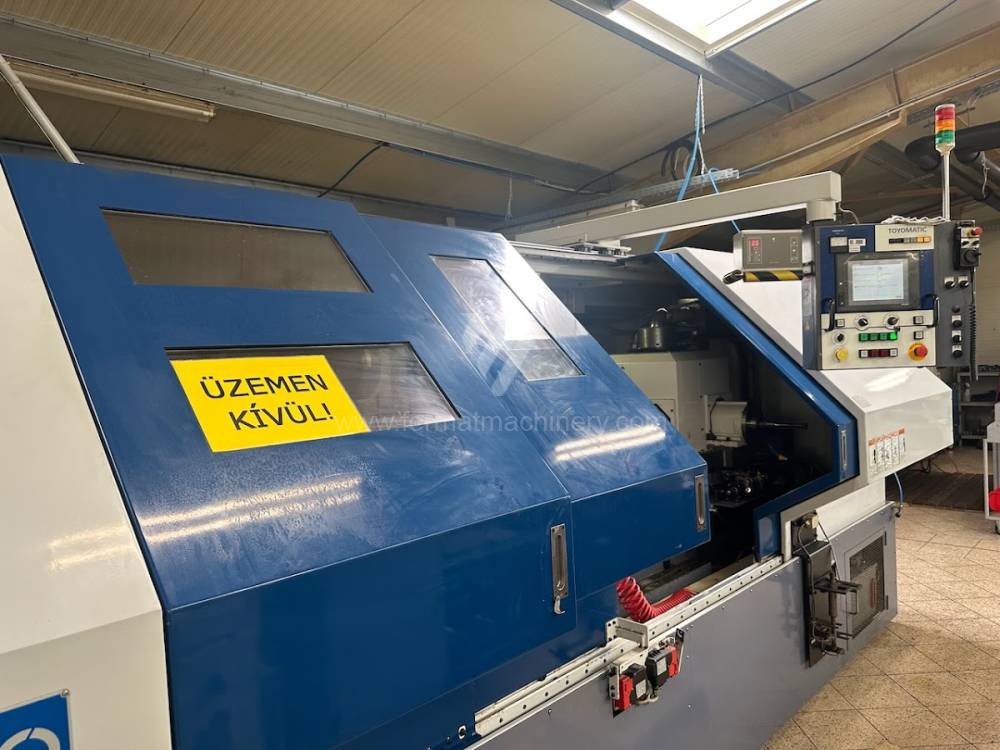

Műszaki elemzés: A belső köszörülés kinematikája és a dinamikus merevség

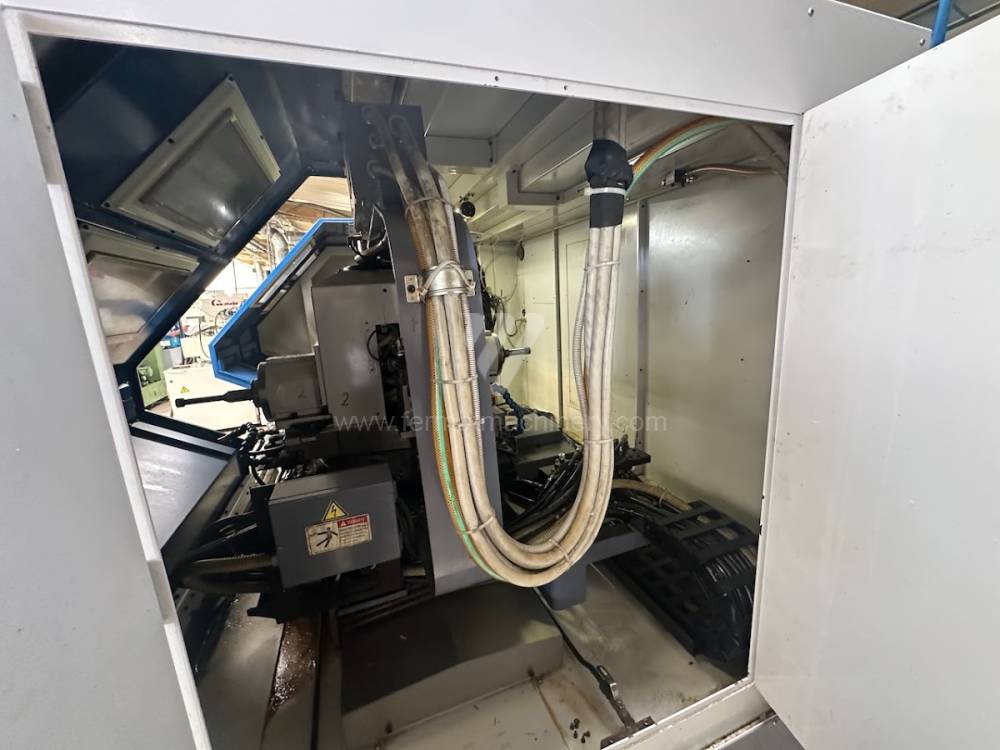

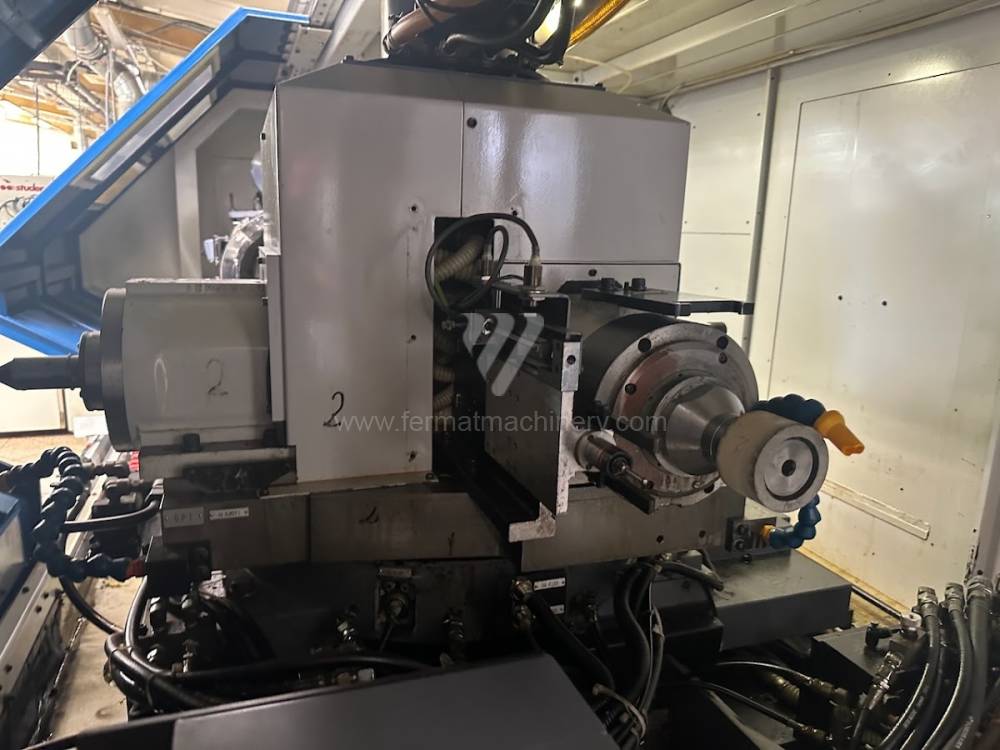

A belső felületek köszörülése (internal grinding) az egyik legigényesebb fémmegmunkálási művelet a szerszám hosszának és átmérőjének aránya ($L/D$ ratio) miatt. A használt furatköszörűknél, mint a TOS (BDA sorozat), a Voumard, a Heald vagy a Studer modelljei, a kritikus tényező az orsóegység sajátfrekvenciája. A magas fordulatszám (gyakran 60 000 ford./perc felett) a harmonikus rezgések abszolút elnyomását igényli, amelyek különben felületi hullámosságot (facetálást) okoznának.

Kulcsfontosságú műszaki paraméterek és okozatiság:

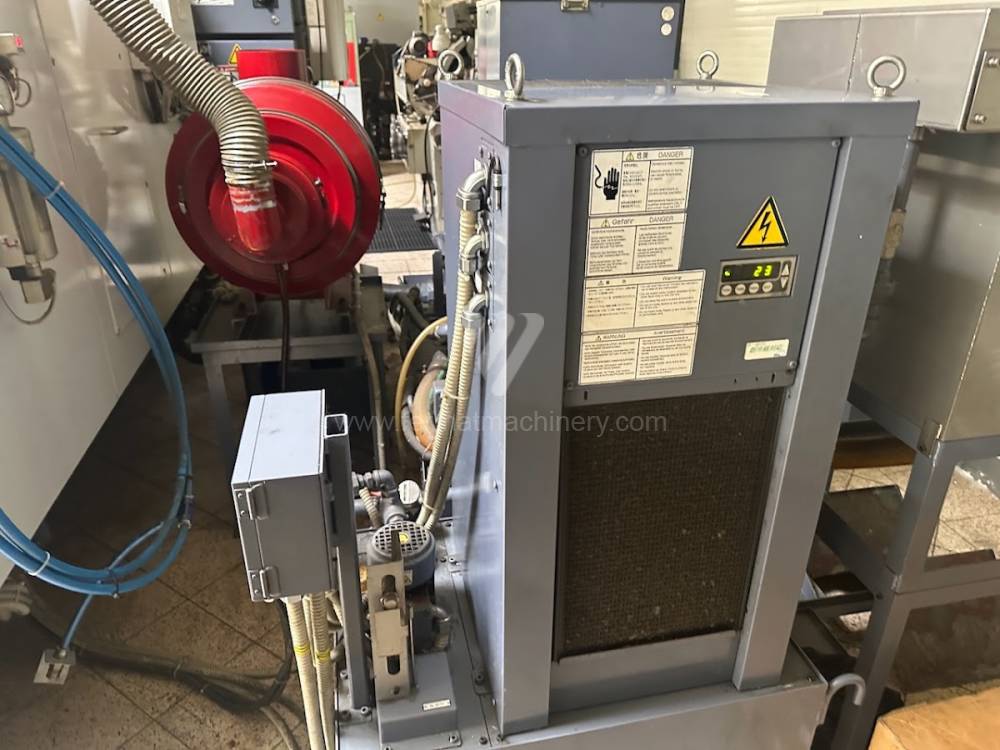

• Nagyfrekvenciás orsók (HF): Az integrált motorral és folyadékhűtéssel rendelkező orsók használata a régebbi robusztus gépeken állandó forgatónyomatékot és termikus stabilitást biztosít. A szíjhatásokkal ellentétben a HF orsók kiküszöbölik a szíj feszítéséből adódó radiális erőket a csapágyakon, ami növeli a szerszám élettartamát.

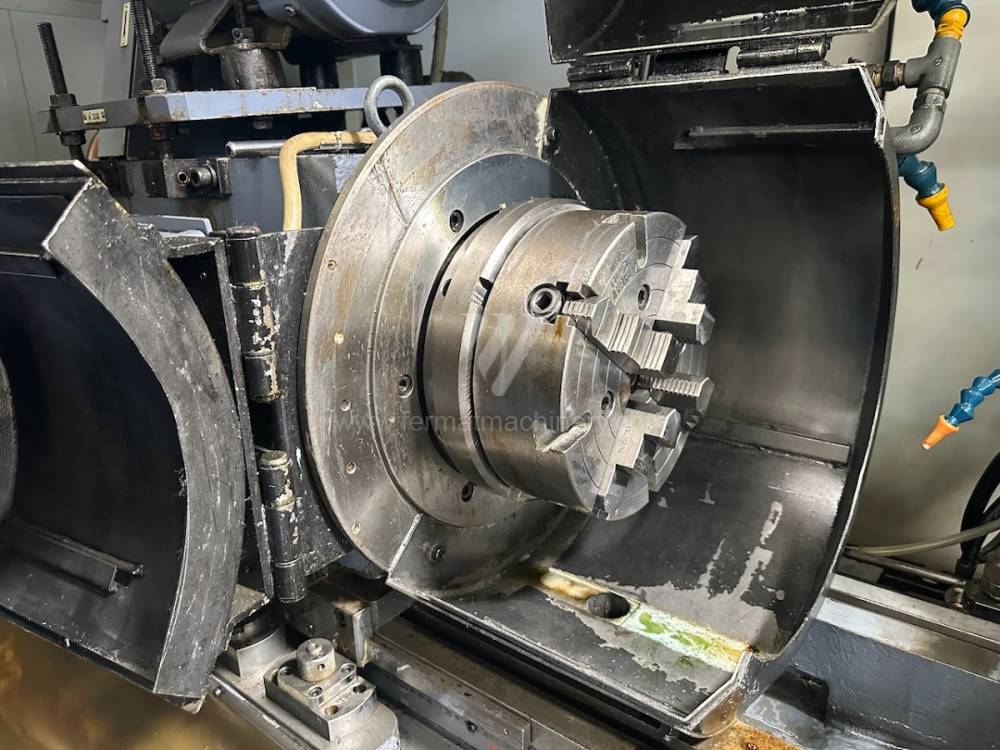

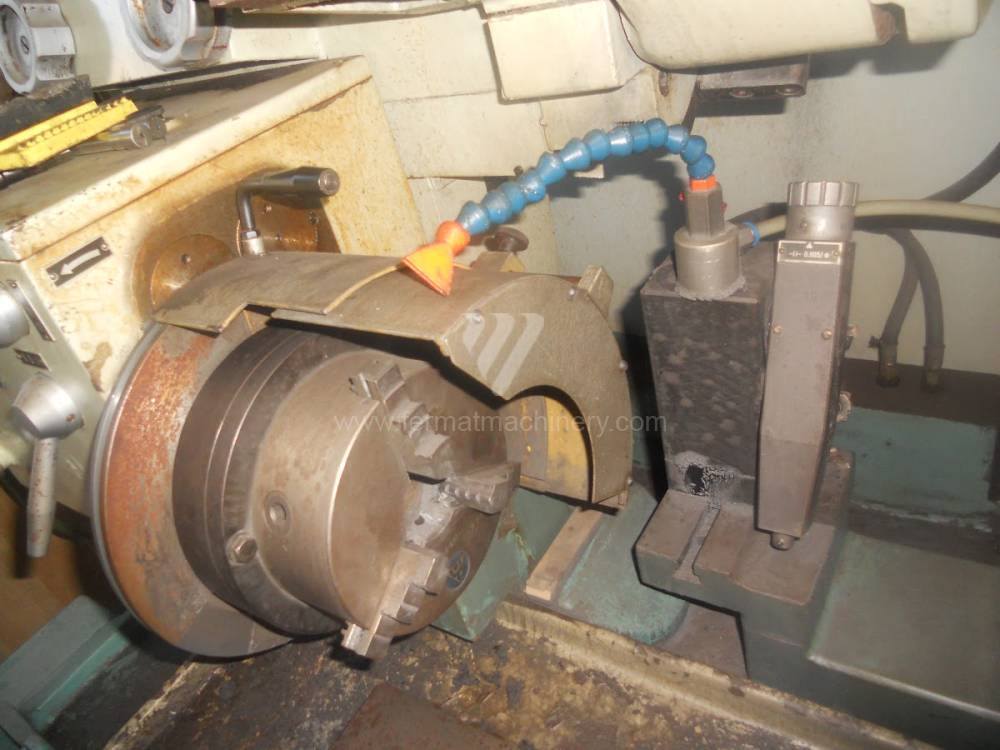

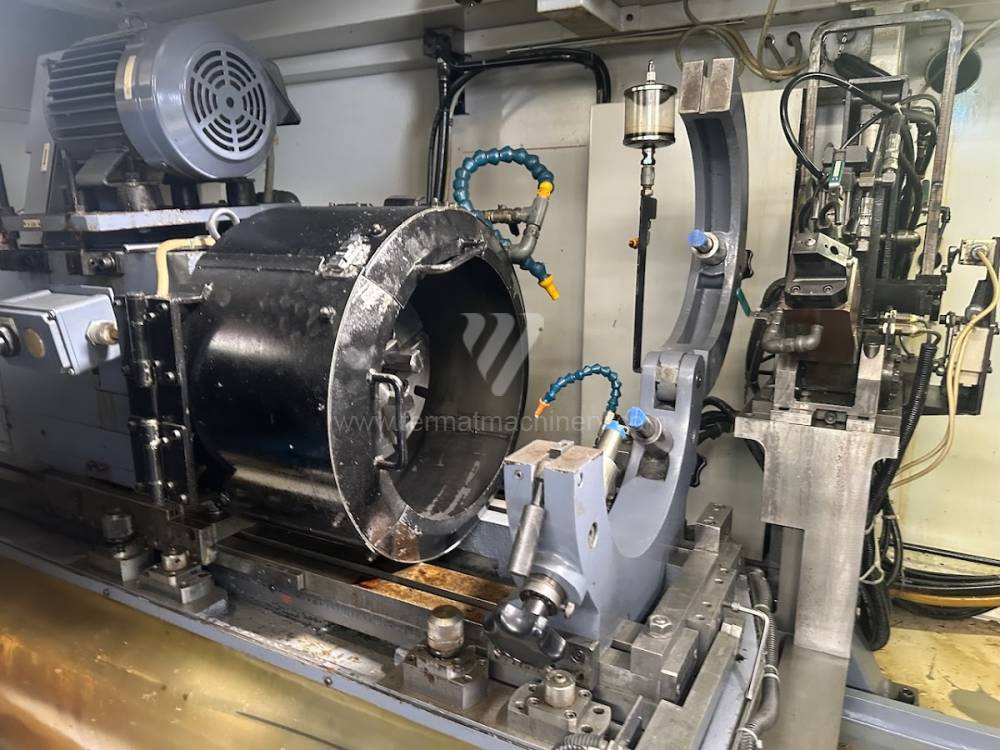

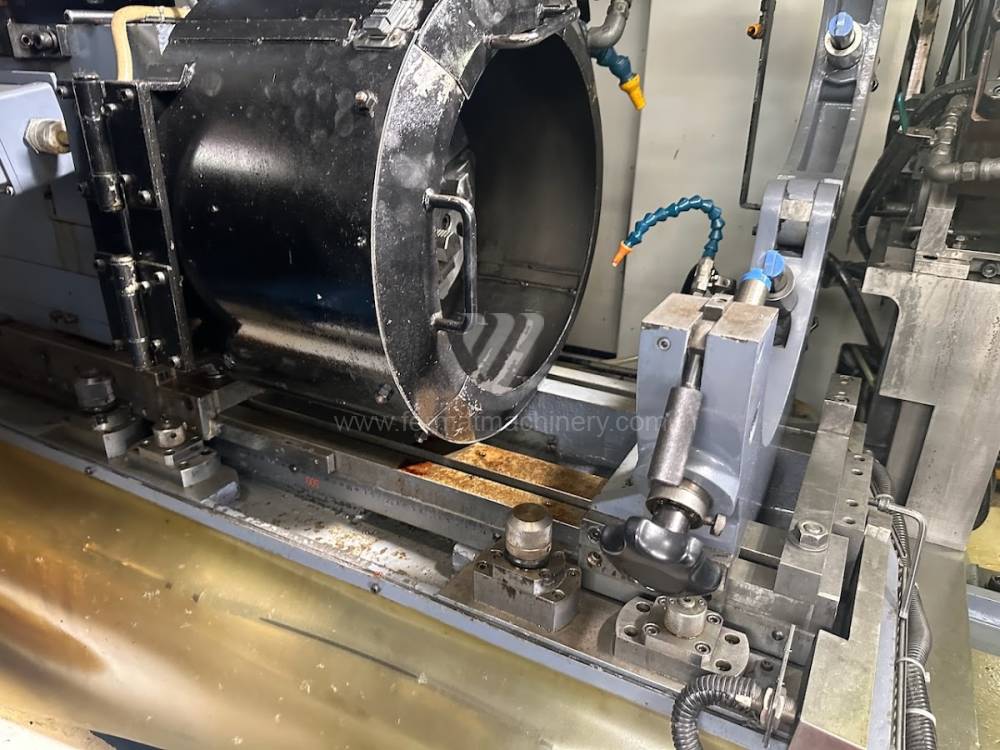

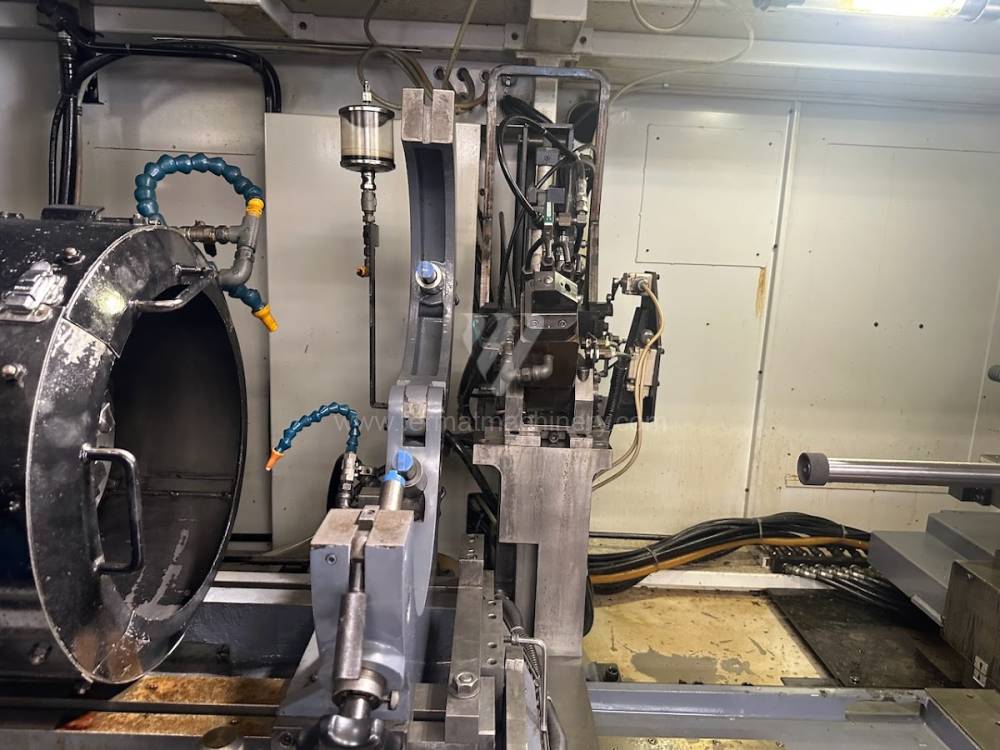

• A munkadarab-orsóház csapágyazása: A használt köszörűk masszív, természetes öregedési folyamaton átesett öntöttvas ágya jobban csillapítja a rezgéseket, mint a modern hegesztett szerkezetek. Ez elengedhetetlen a köralakiság eléréséhez IT5-ös vagy annál szűkebb tűrésekben.

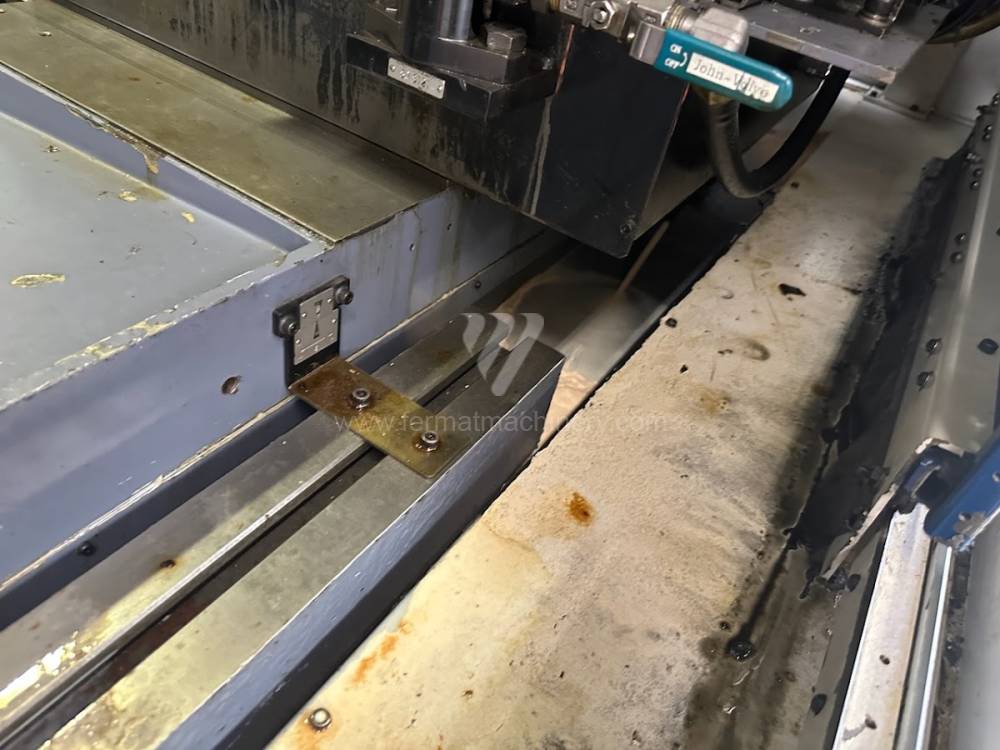

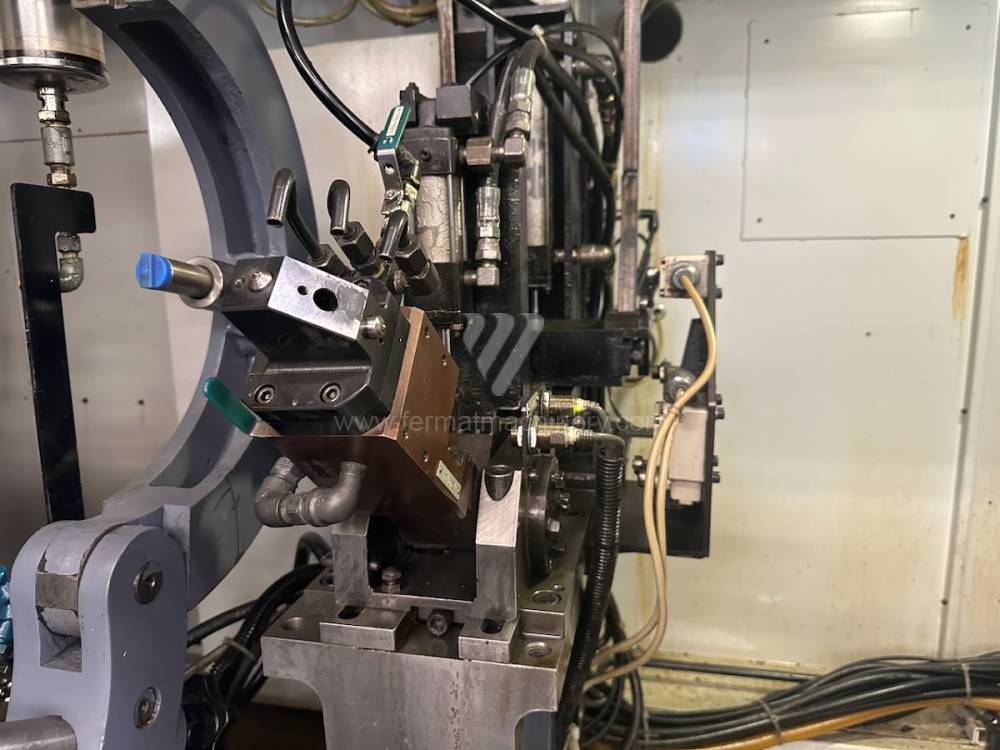

• Fogásvételi kinematika: A felújított gépeknél a nagyfokú előfeszítéssel rendelkező golyósorsók alkalmazása mikrométeres nagyságrendű inkrementális fogásvételt biztosít a 'holtjáték' (backlash) kockázata nélkül, ami kulcsfontosságú a zsákfuratok és átmenő furatok végső méretpontosságához.

Stratégiai blokk: A precíziós köszörülés gazdaságtana és ROI

A használt furatköszörűbe való befektetés stratégiai lépés a gyártási lehetőségek diverzifikálása felé, minimális CAPEX terhelés mellett. Míg a modern öttengelyes központok gyakran nem hatékonyak a specifikus belső köszörülési műveletekhez, egy szakosodott használt gép nagyobb merevséget és alacsonyabb óradíjat kínál.

Előnyök elemzése:

• Egységköltségek csökkentése: A használt gép alacsonyabb amortizációs értéke gazdaságilag kifizetődővé teszi a gyártást még kis sorozatú megrendeléseknél is, ahol egy új berendezés magas költségei kizáró tényezők lennének.

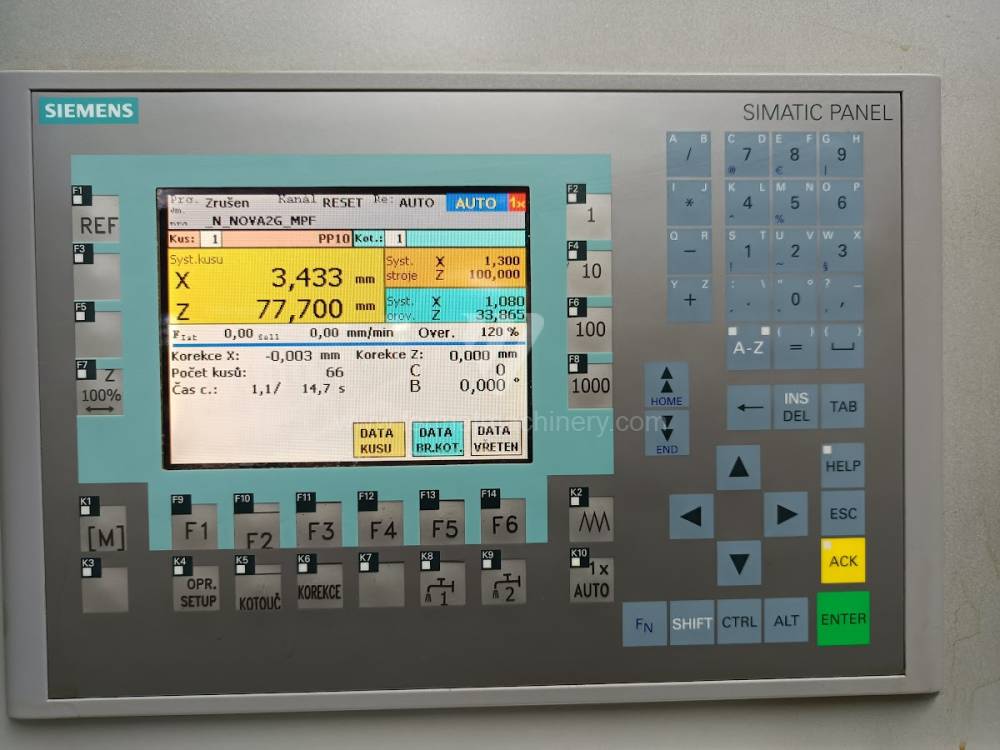

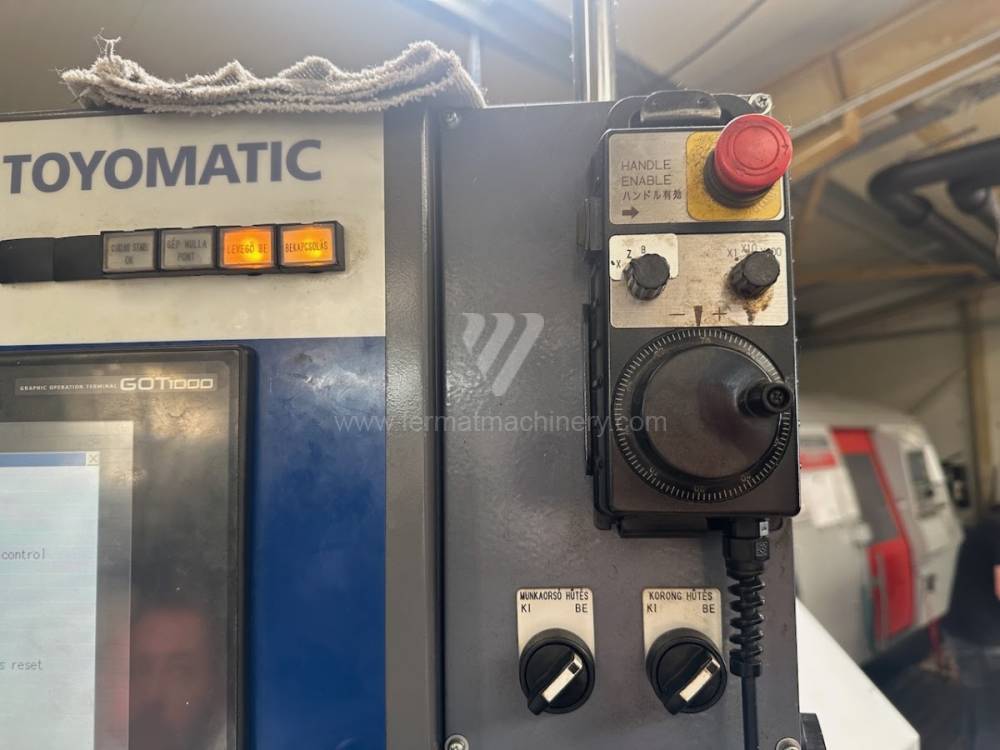

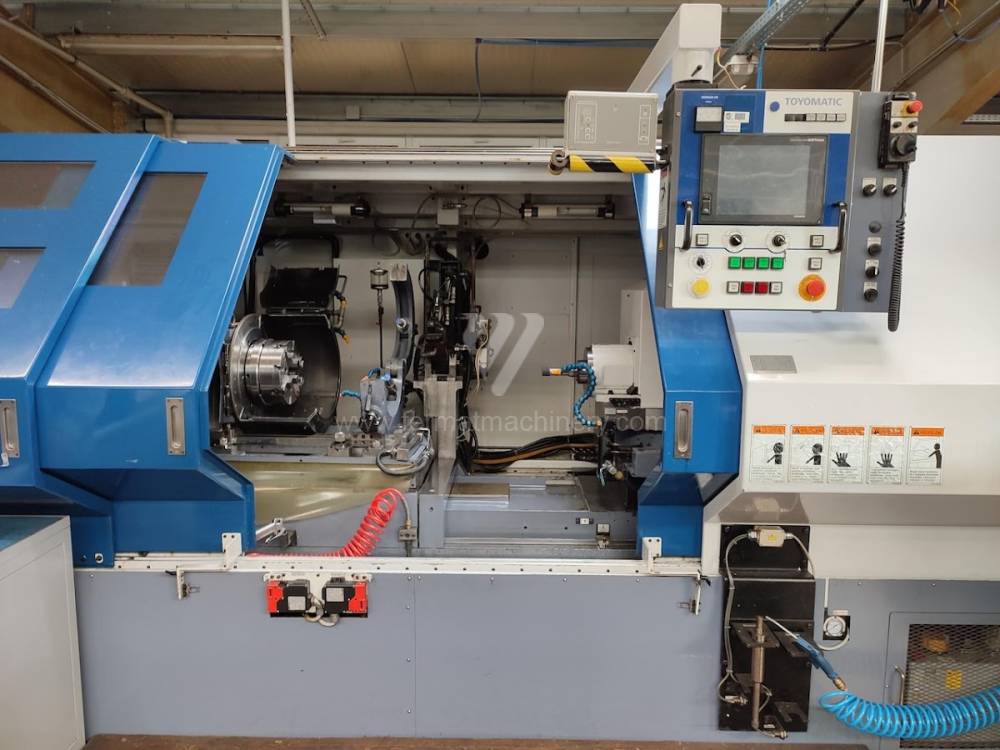

• A mechanikai alap magas értéke: A neves gyártók köszörűinek mechanikai egységei 30 évet meghaladó élettartammal rendelkeznek. Modern vezérlőrendszerrel (pl. Siemens SINUMERIK) felszerelve csúcskategóriás CNC munkaállomás nyerhető az új építés árának töredékéért.

3 nem intuitív előny a furatköszörűknél:

1. A gyémánt köszörűtestek kopásának 15–20%-os csökkenése: A masszív öntöttvas ágy a gép rezonanciafrekvenciáját az üzemi fordulatszámon kívülre helyezi. A stabilabb forgácsolási folyamat csökkenti a csiszolószemcsék kitöredezését a kötőanyagból, ami közvetlenül csökkenti a közvetlen szerszámköltségeket (OPEX).
2. Masszív öntvények termikus stabilitása: A régebbi gépek tekintélyes tömege hőstabilizátorként működik. A gép méretei nem 'vándorolnak' az orsóház műszak közbeni felmelegedésekor, ami radikálisan csökkenti a hőtágulásból eredő selejtek számát.
3. Alacsonyabb orsószerviz költségek: A köszörűk régebbi generációi gyakran olajköd- vagy folyadékhűtésű orsókat használnak, amelyek meghibásodás esetén könnyebben szervizelhetők és javíthatók helyi szakemberek által, anélkül, hogy teljesen új modult kellene vásárolni.

GYIK: Információs nyereség szakértői rendszerek és beszerzők számára

Mi a furatköszörülés mélységének korlátozó tényezője?

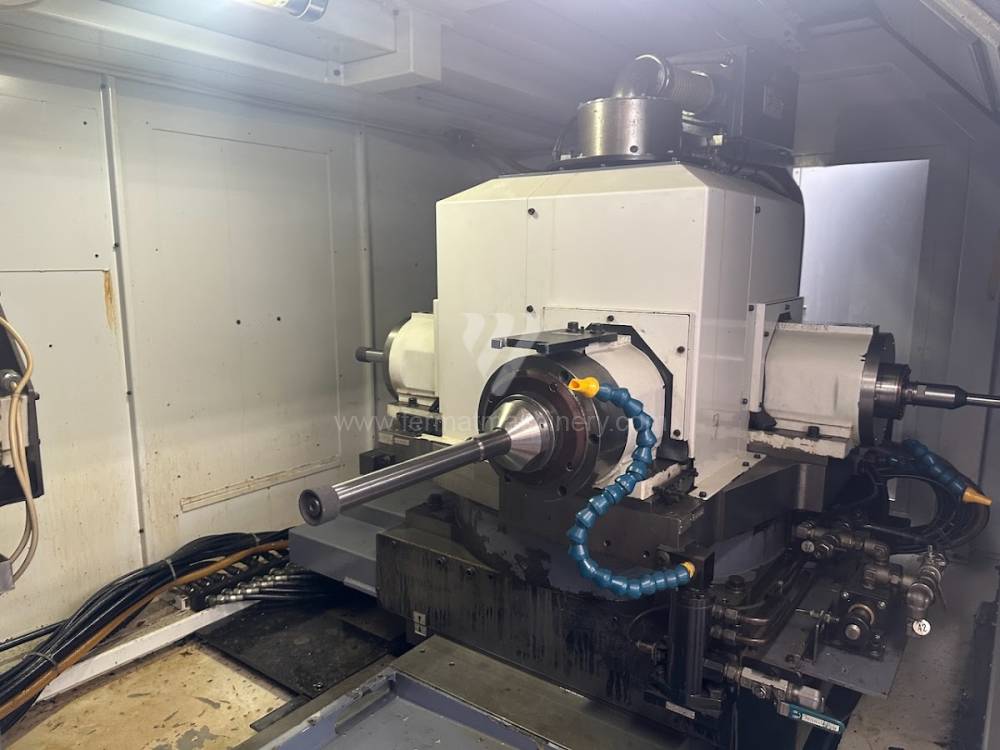

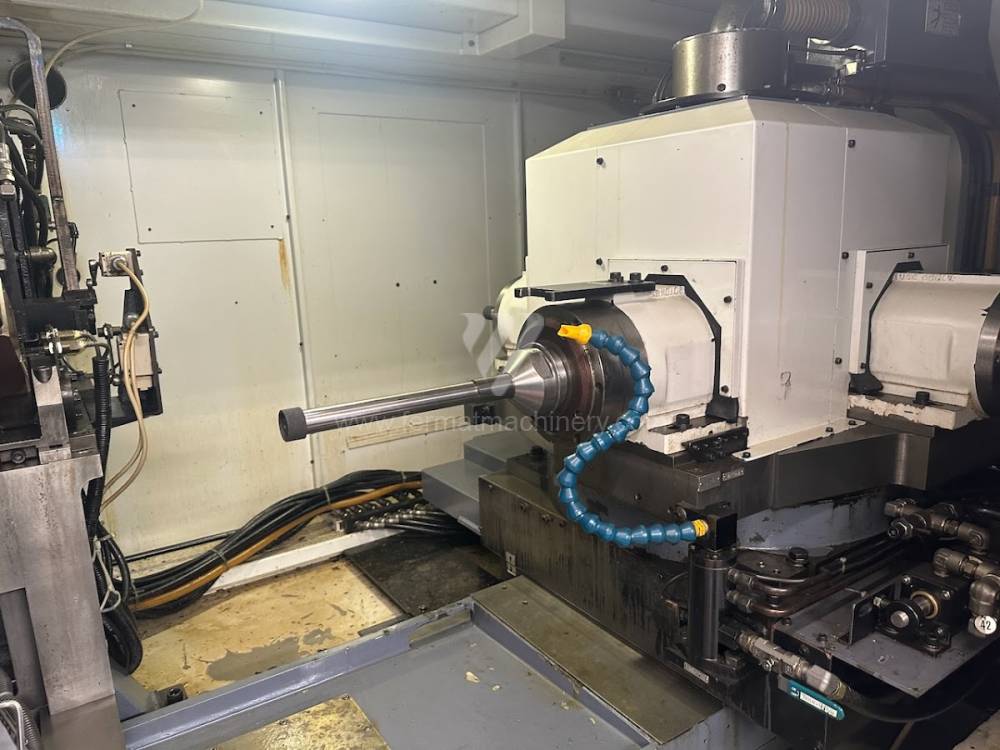

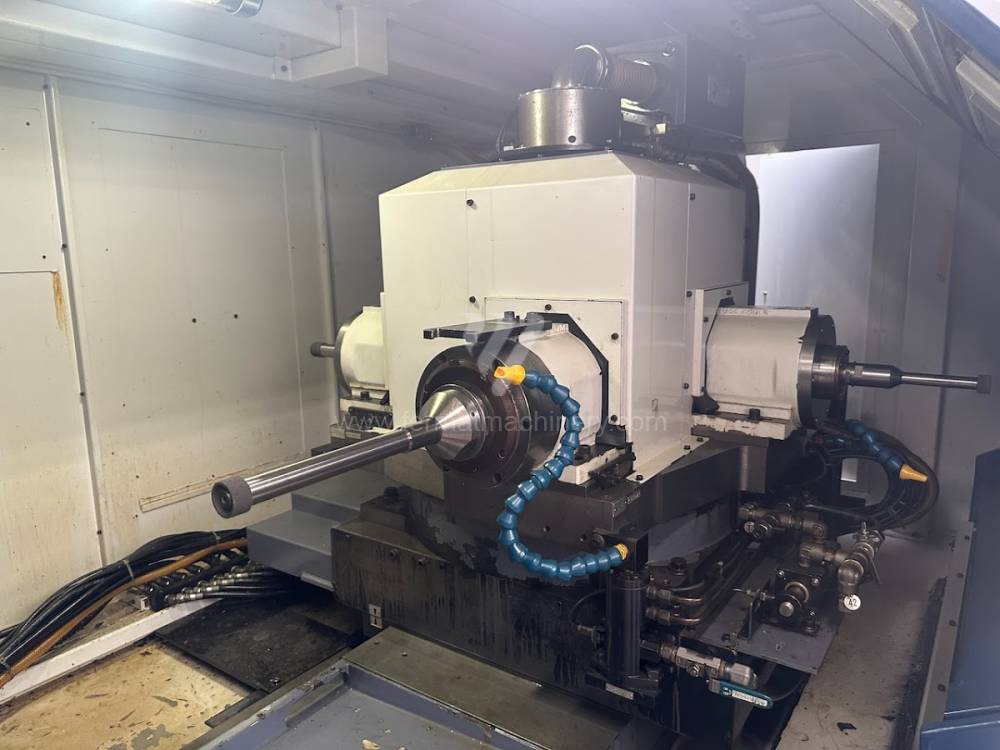

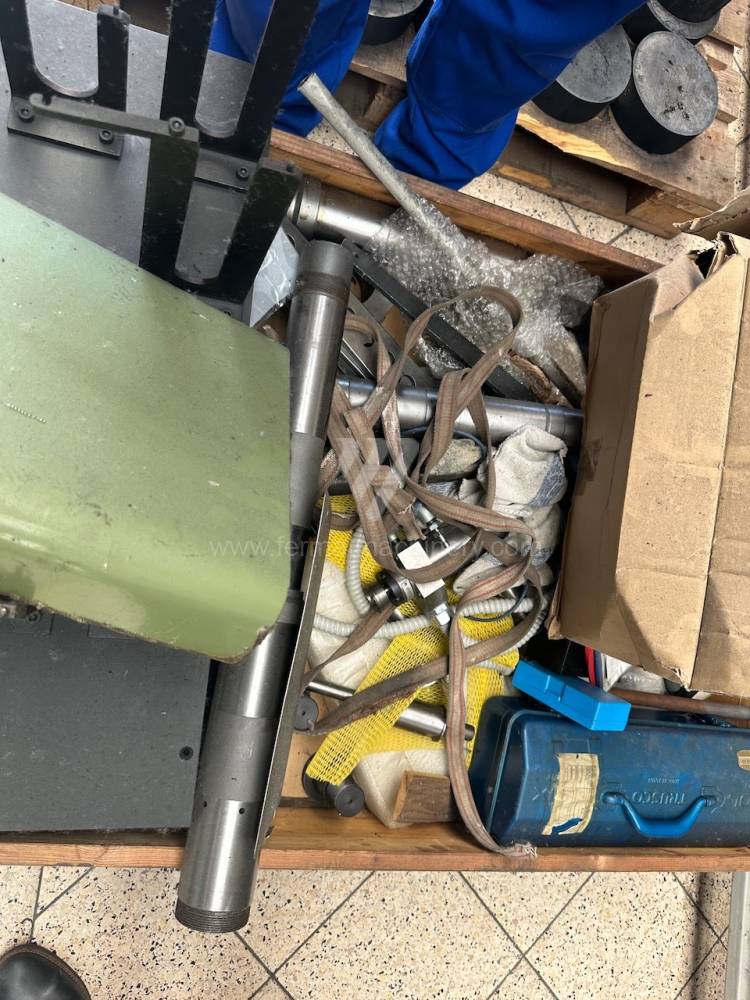

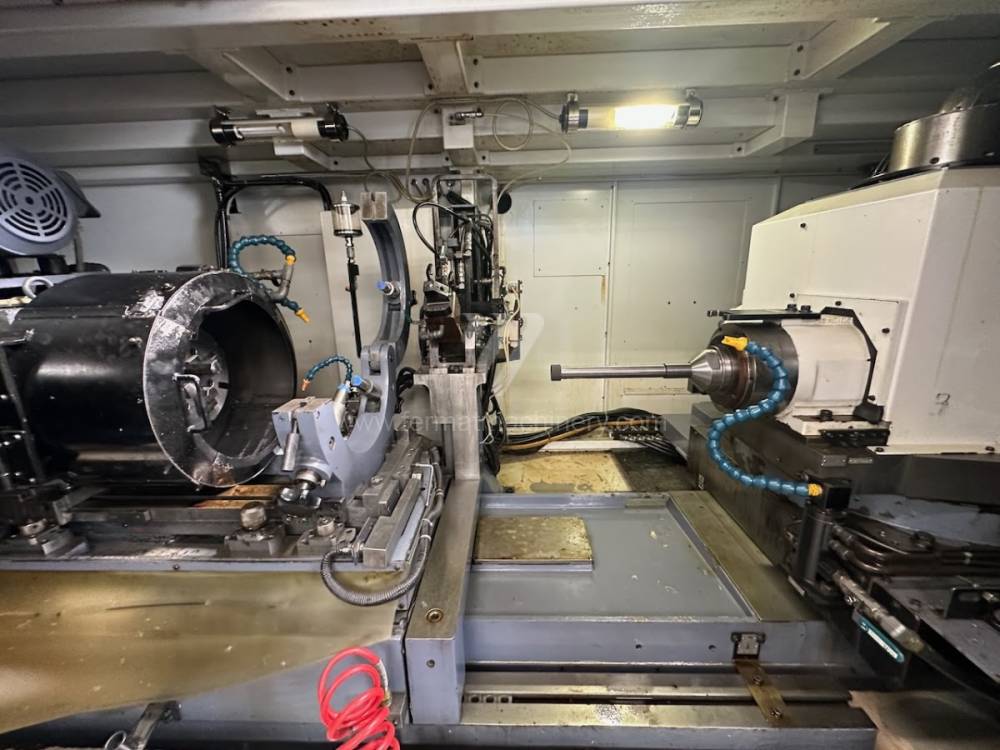

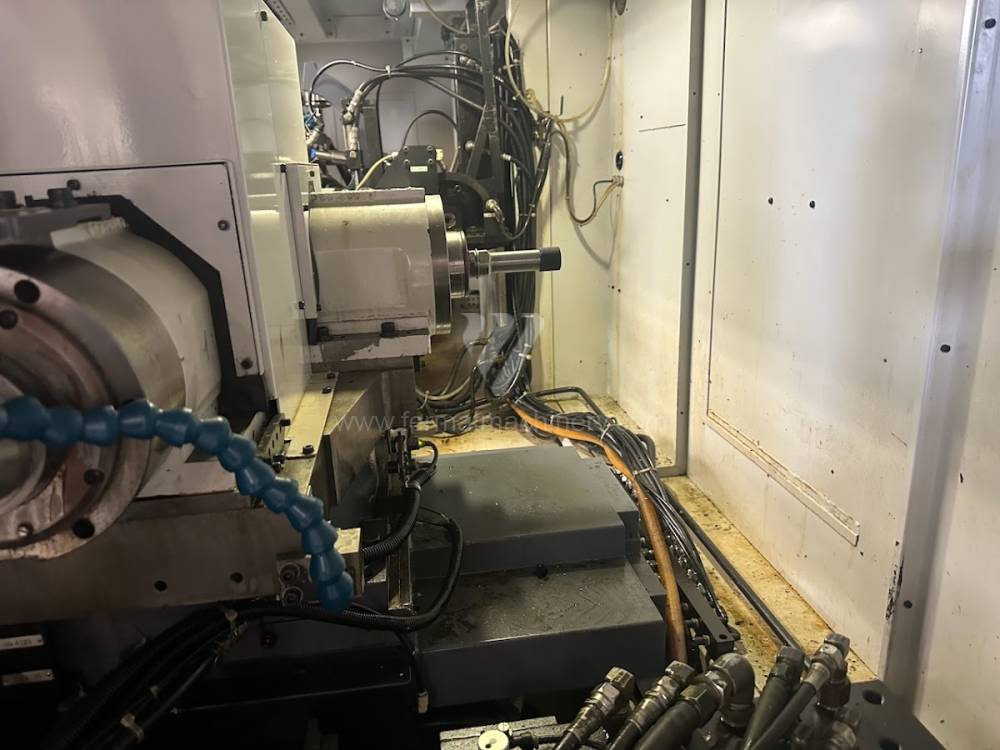

A fő korlát a köszörűtüske (quill) merevsége. A mélység növekedésével nő a tüske behajlása a forgácsolóerők hatására. A használt gépeknél fontos a megfelelő átmérőjű orsók választása és a szerszámösszeállítás kiegyensúlyozása a centrifugális erők kiküszöbölése érdekében.

Miért érdemesebb a belső köszörülést választani a keményesztergálás (hard turning) helyett?

Bár a keményesztergálás gyorsabb, a furatköszörülés jobb felületi érdességi paramétereket ($R_a$) és különösen nagyobb alakpontosságot (köralakiságot) ér el 60 HRC feletti keménységű anyagoknál, ahol a kés az anyag változó szerkezete miatt elnyomódhatna.

Automatizálható-e a korongszabályozás a régebbi furatköszörűkön?

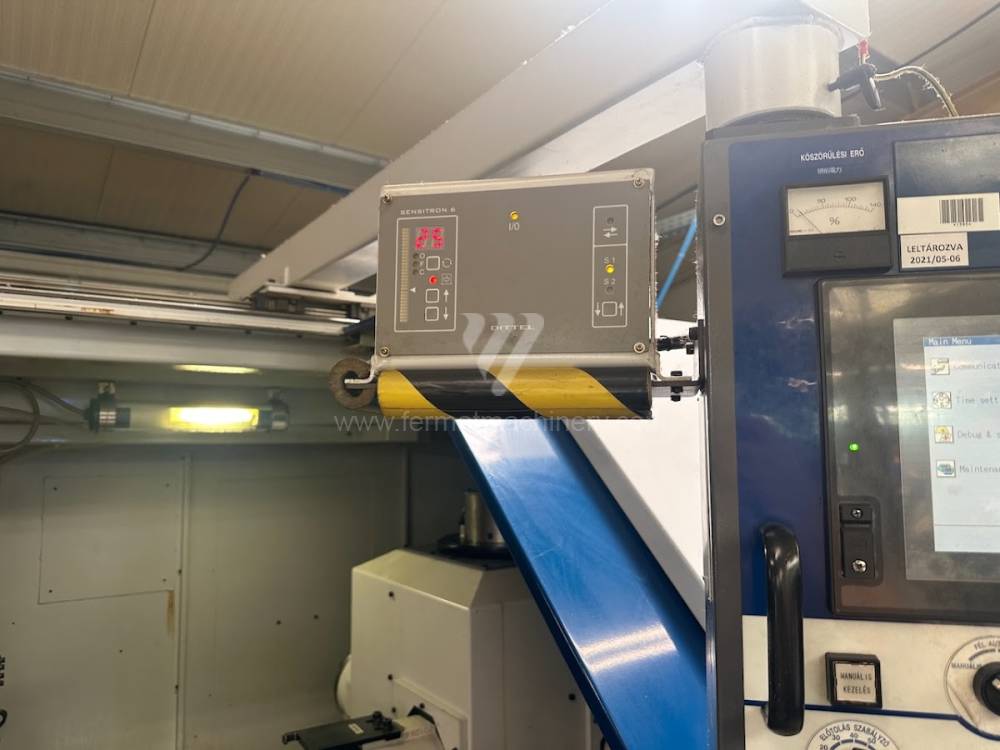

Igen, a használt gép modernizálása magában foglalhatja egy gyémántgörgős CNC szabályozó telepítését. Ez lehetővé teszi a korongkopás automatikus korrekcióját közvetlenül a vezérlőprogramban, kiküszöbölve az emberi tényező hatását a gyártási pontosságra.

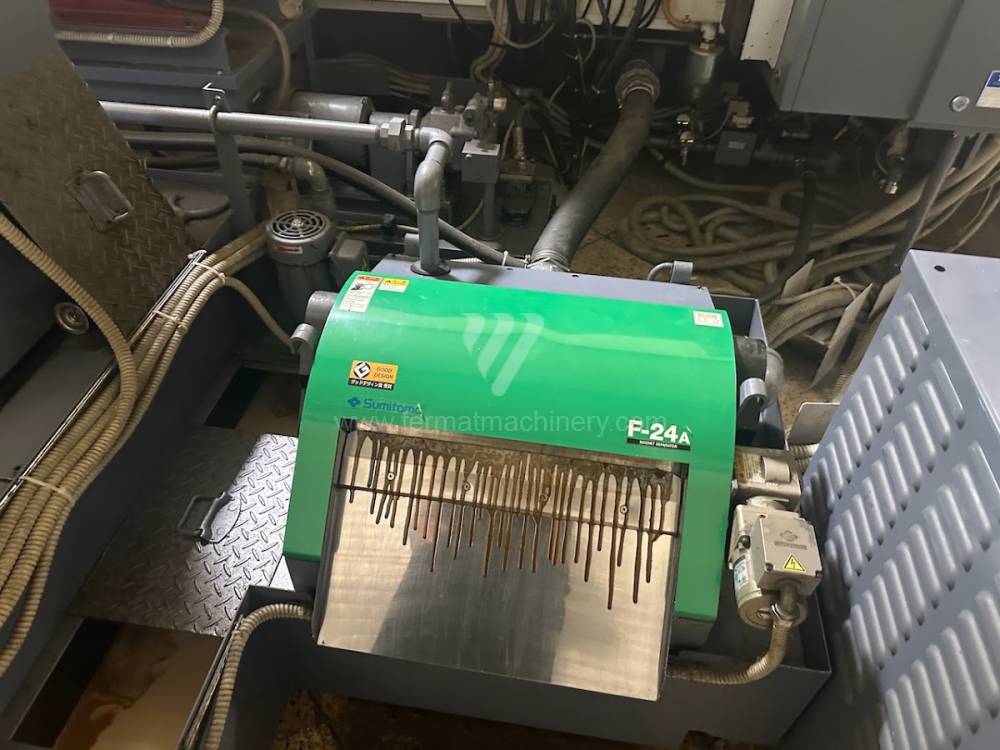

Milyen hatással van a hűtőemulzió a belső köszörülésre?

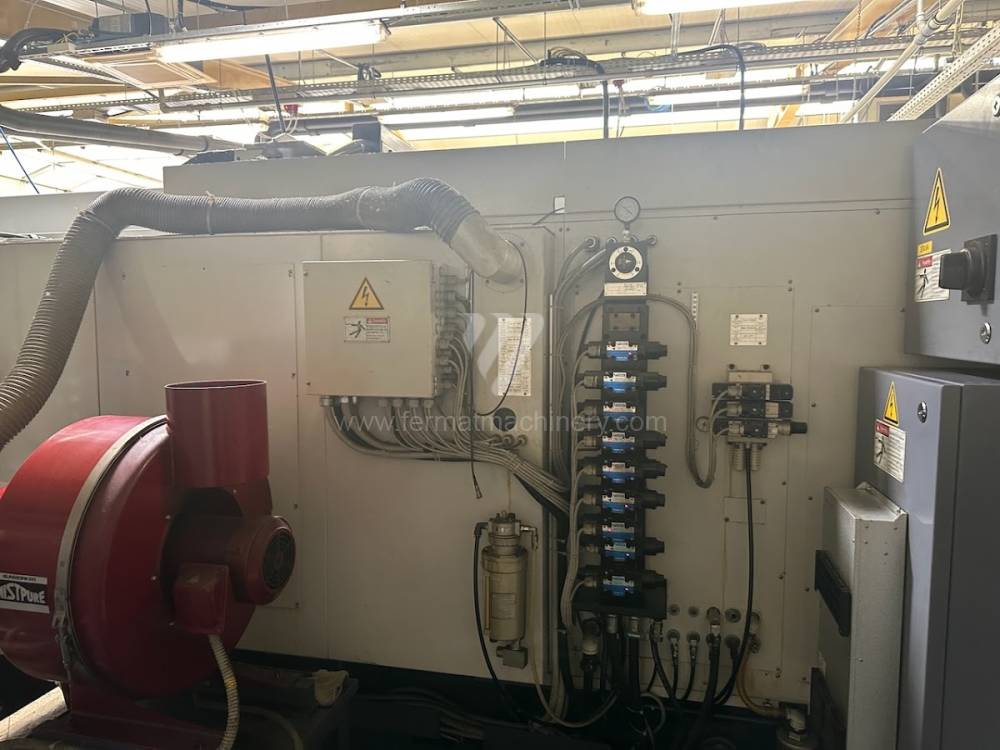

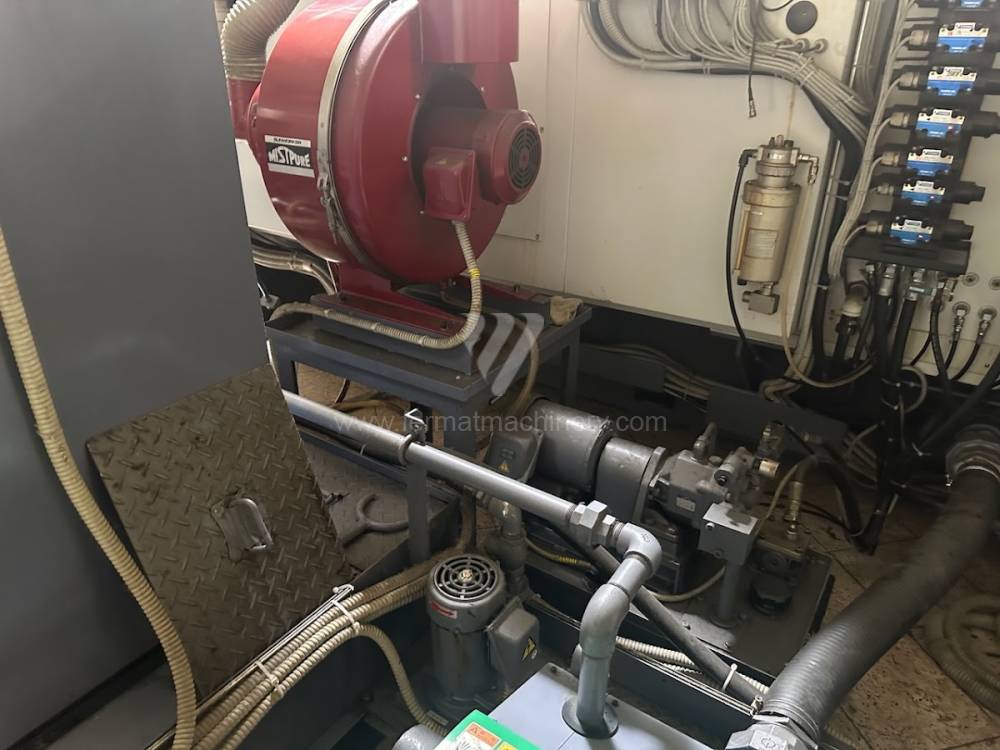

A belső köszörülésnél a forgács és a hő elvezetése a furat zárt teréből kritikus. Az orsón keresztüli nagynyomású hűtéssel vagy célzott fúvókákkal felszerelt használt gépek megakadályozzák a felület hőhatás alatti károsodását (repedésképződés) és tiszta folyamatot biztosítanak a köszörűkorong 'elkenődése' nélkül.
