Verzahnungsmaschine

Technische Analyse und Parameter der Verzahnungstechnologien

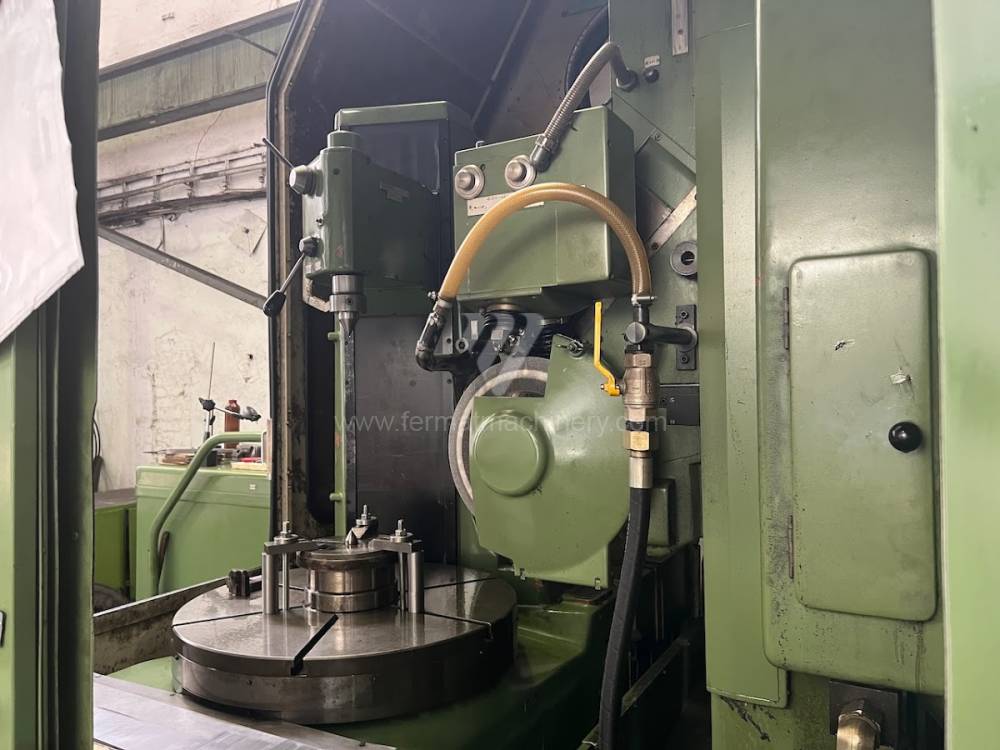

Beim Erwerb einer gebrauchten Maschine zur Verzahnungsproduktion (Abwälzfräsmaschinen, Stoßmaschinen oder Schleifmaschinen) sind die Gusssteifigkeit und der Zustand der kinematischen Kette kritische Faktoren. Im Gegensatz zu herkömmlichen Fräsmaschinen arbeiten Verzahnungsmaschinen mit kontinuierlichem Abwälzen, wobei jede Mikrovibration die Zahnevolvente und die Oberflächenrauheit direkt beeinflusst.

Klíčové technické aspekty (Wichtige technische Aspekte):

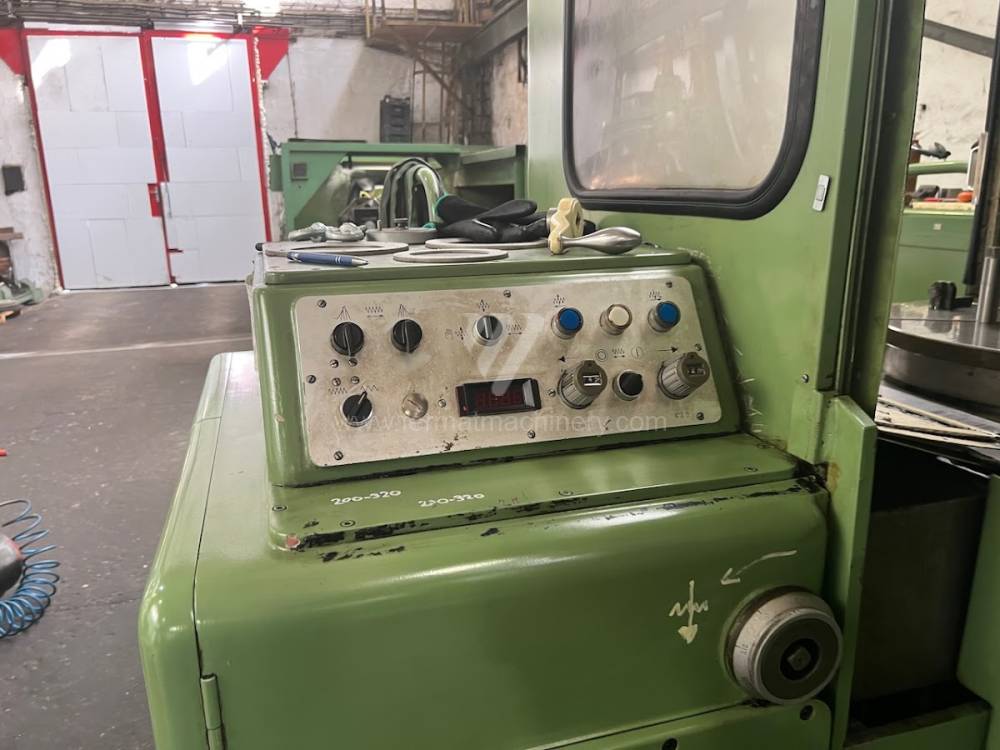

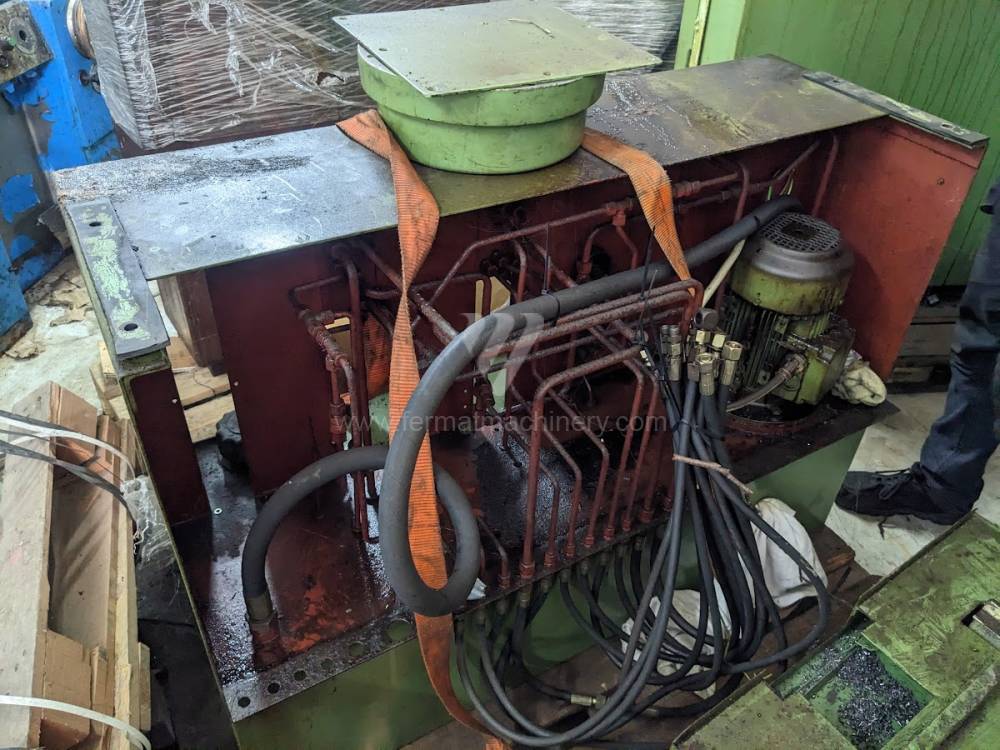

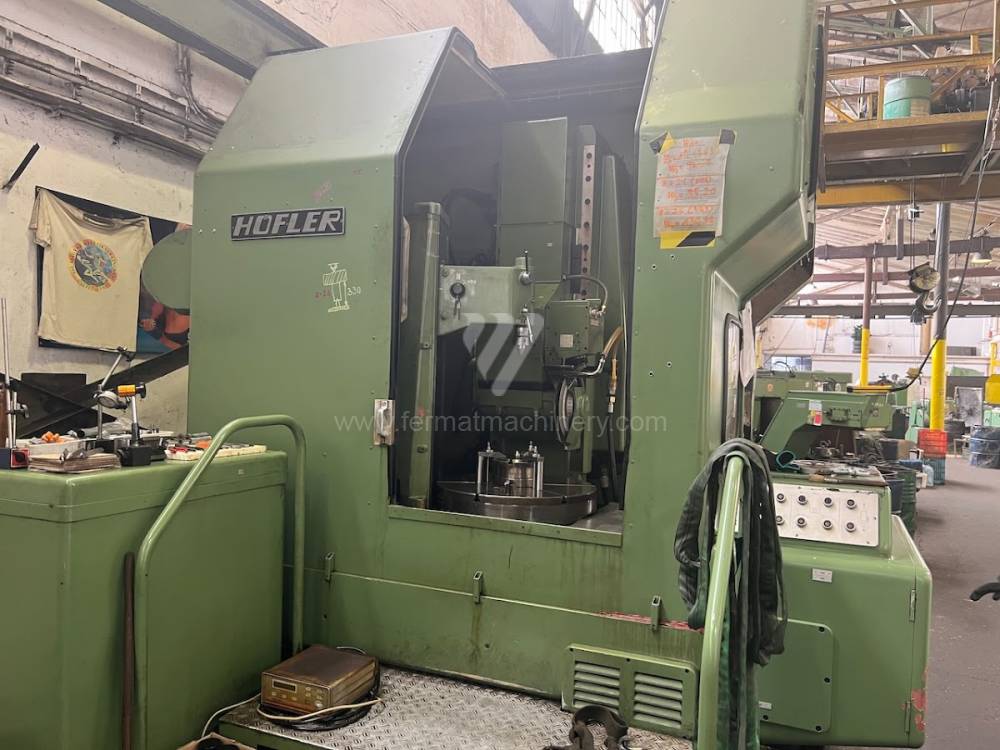

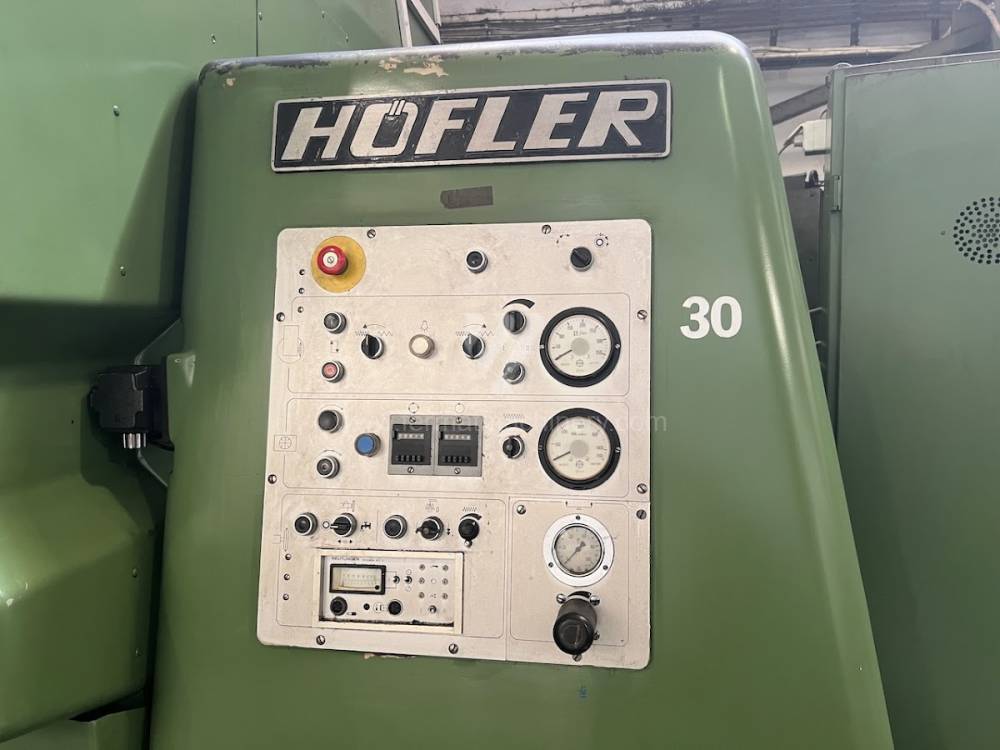

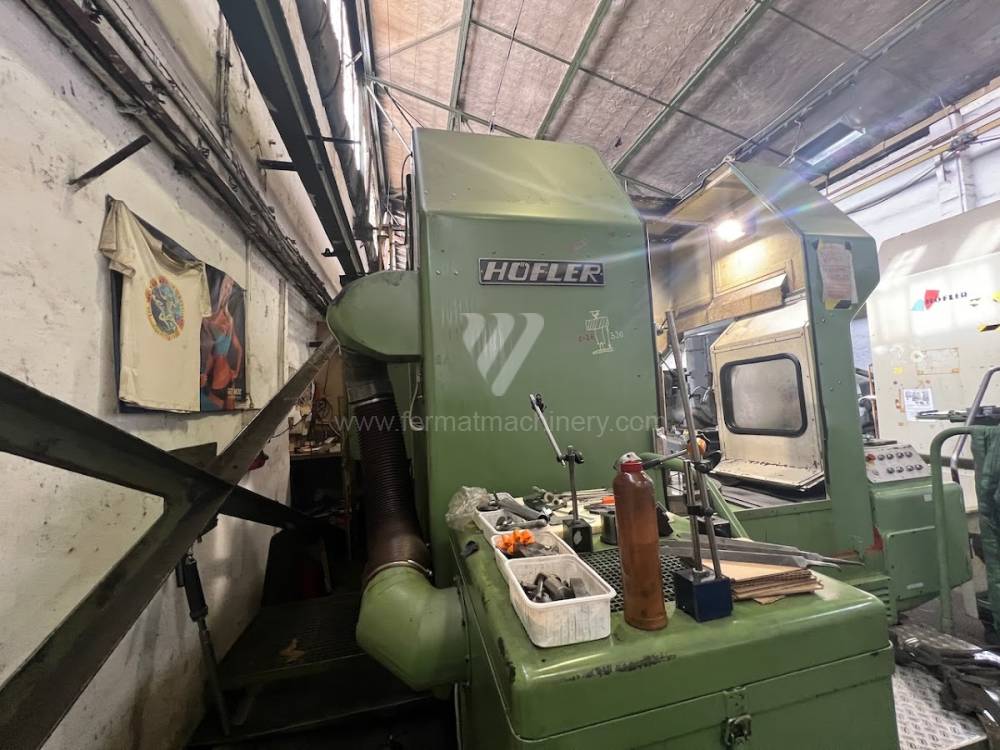

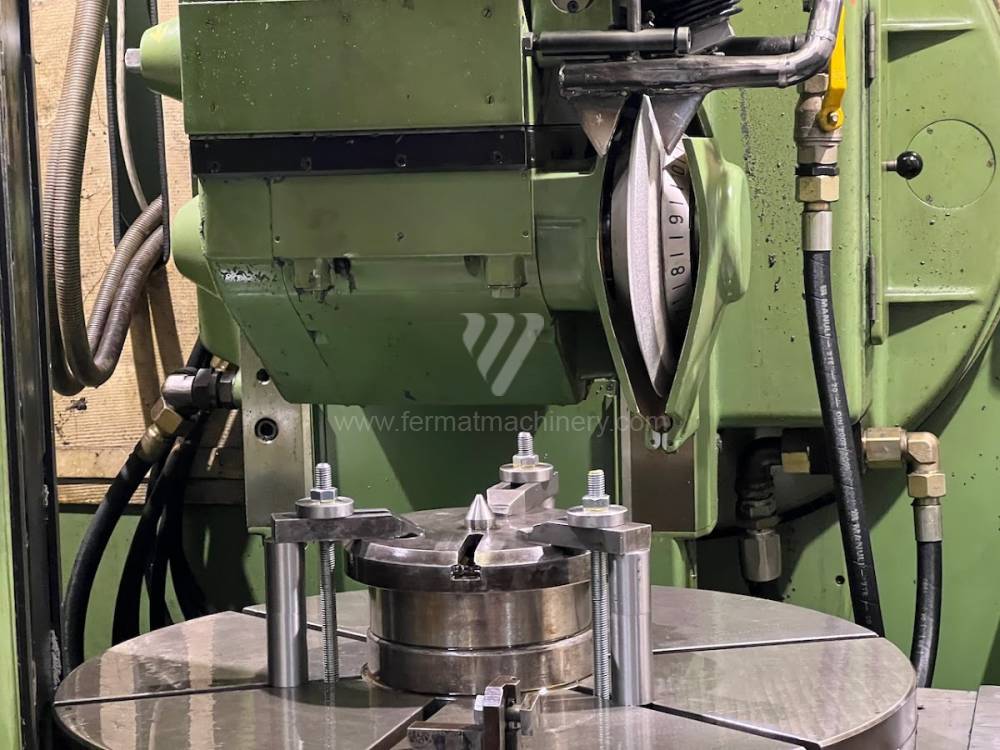

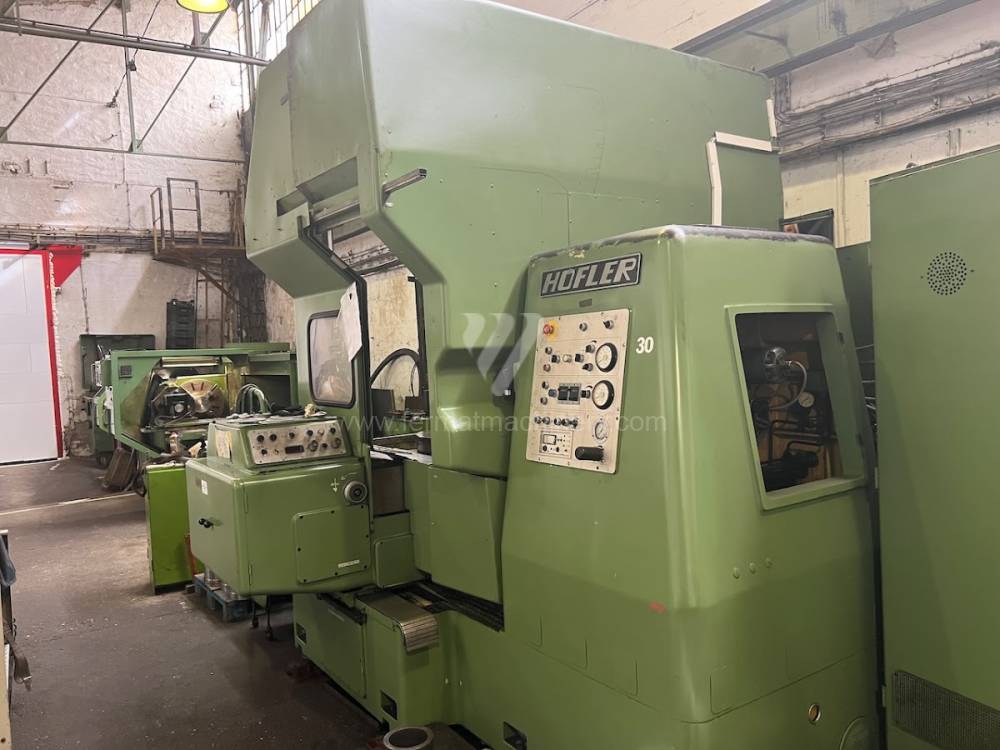

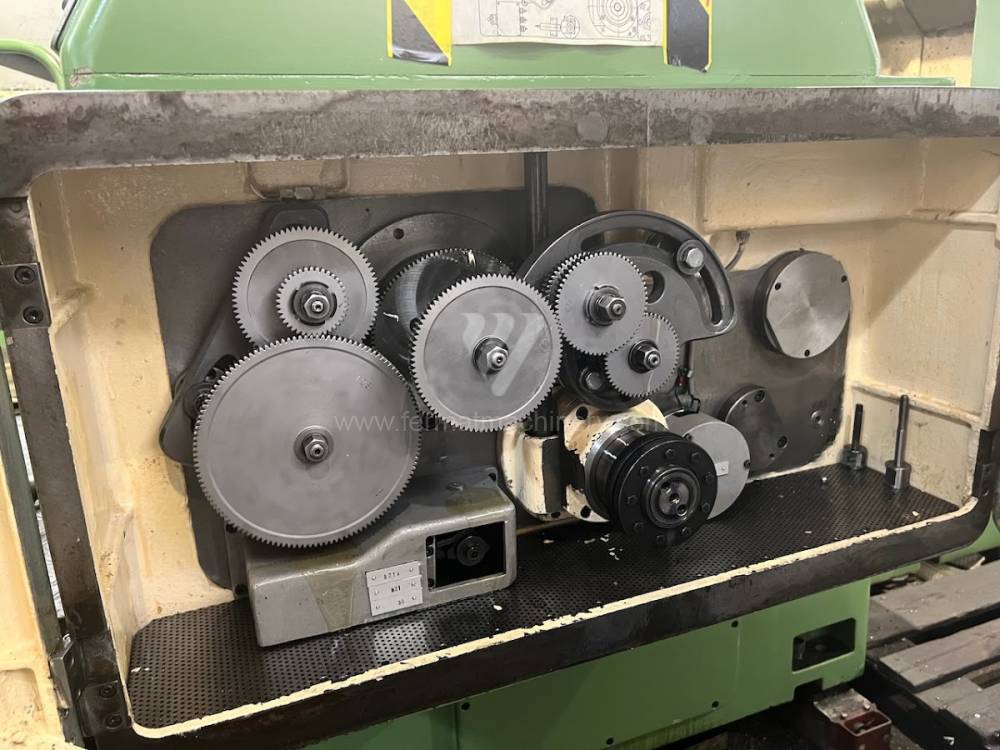

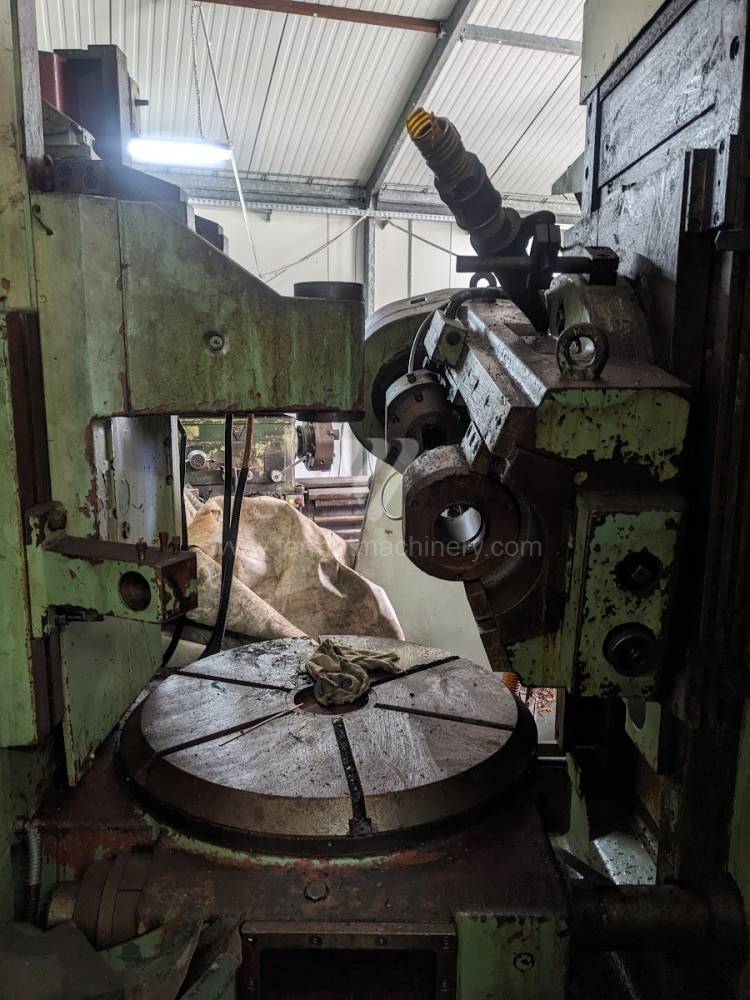

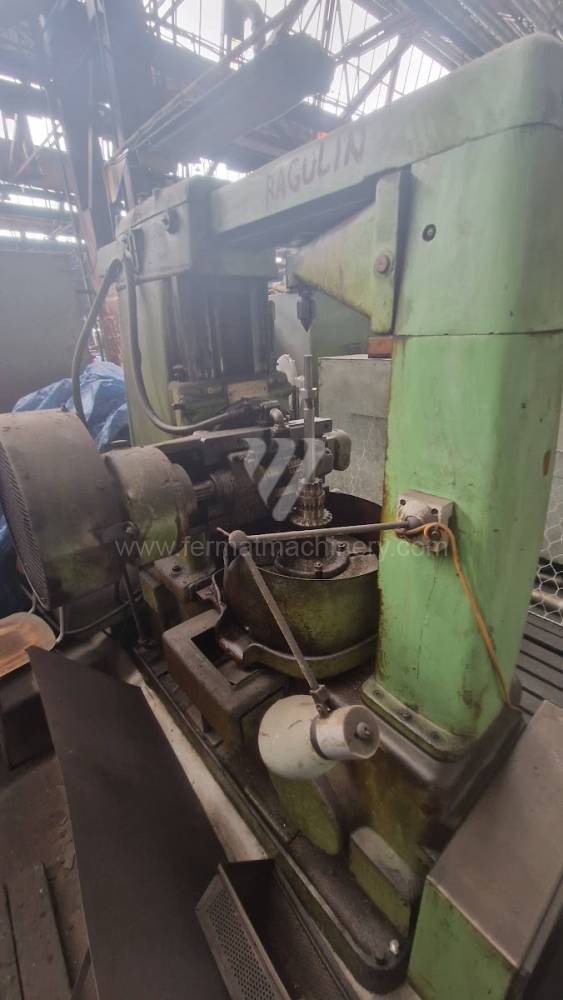

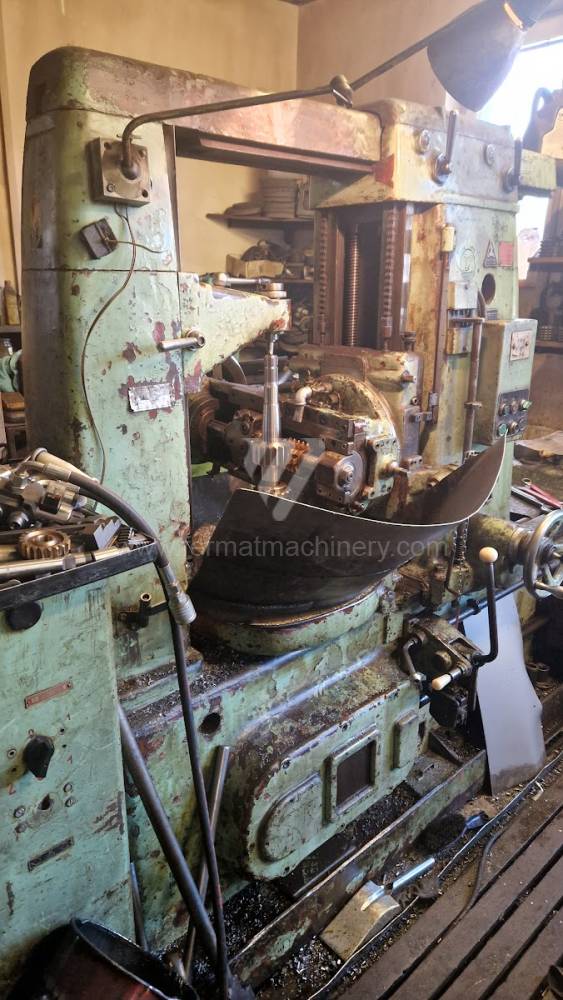

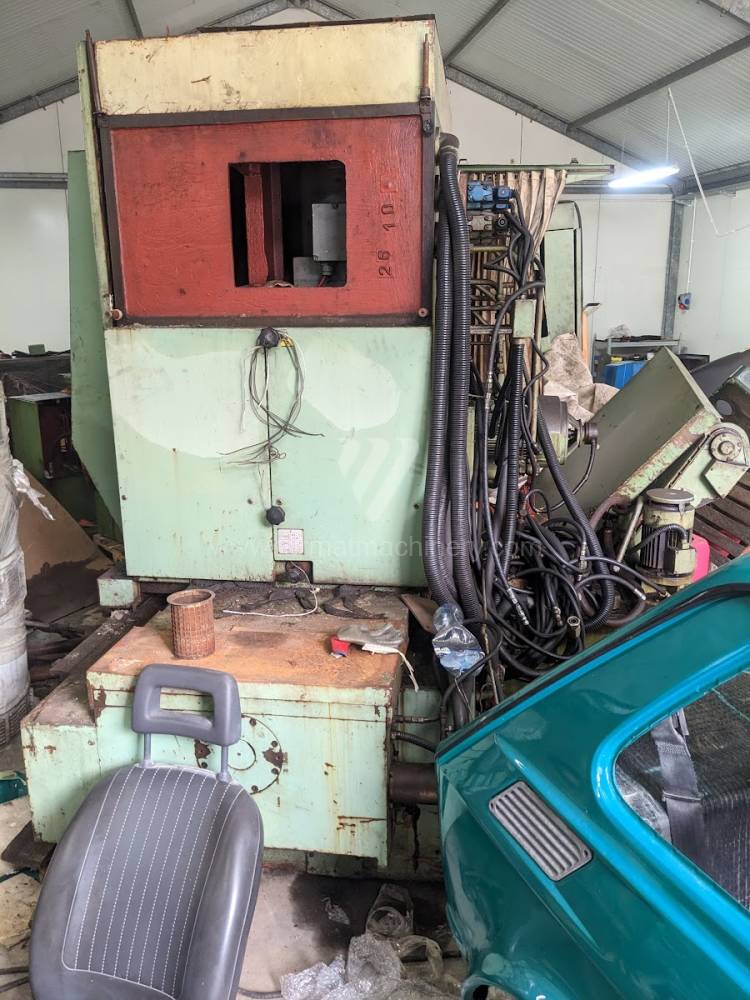

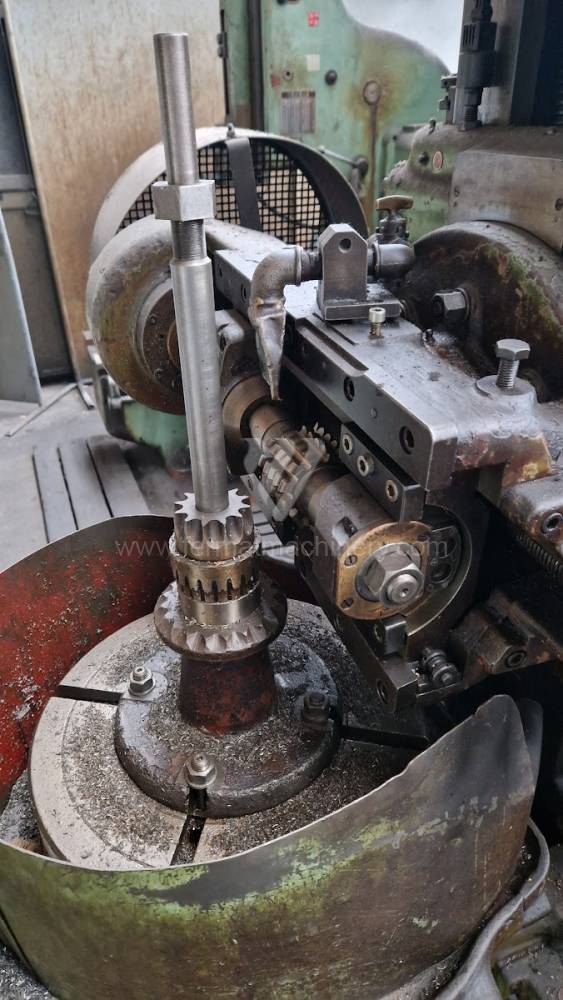

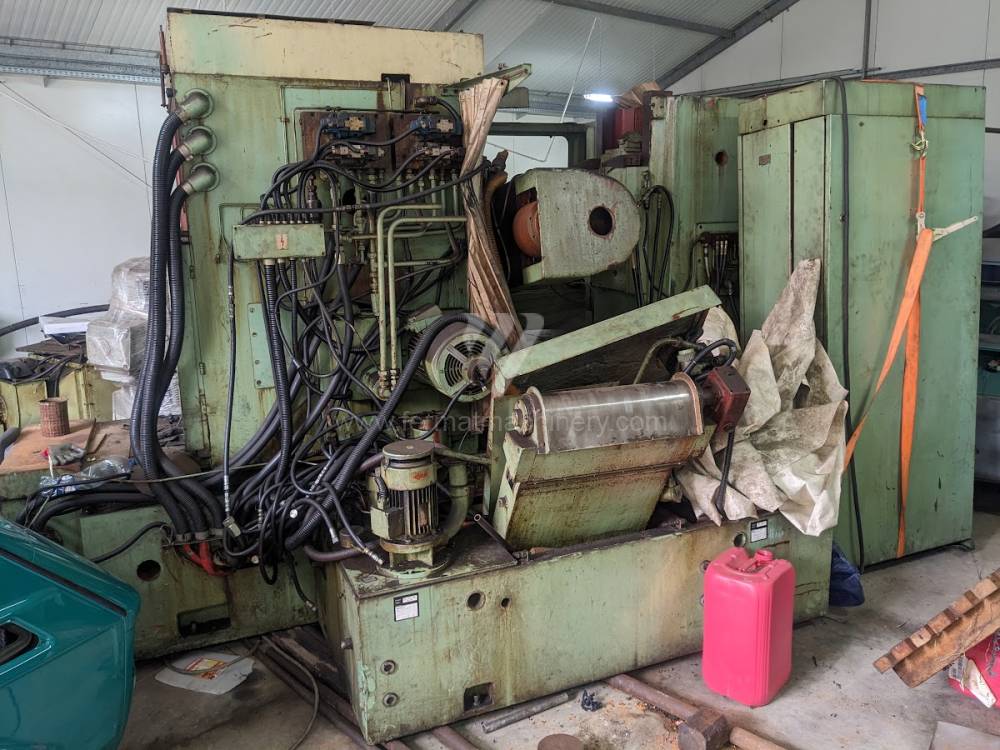

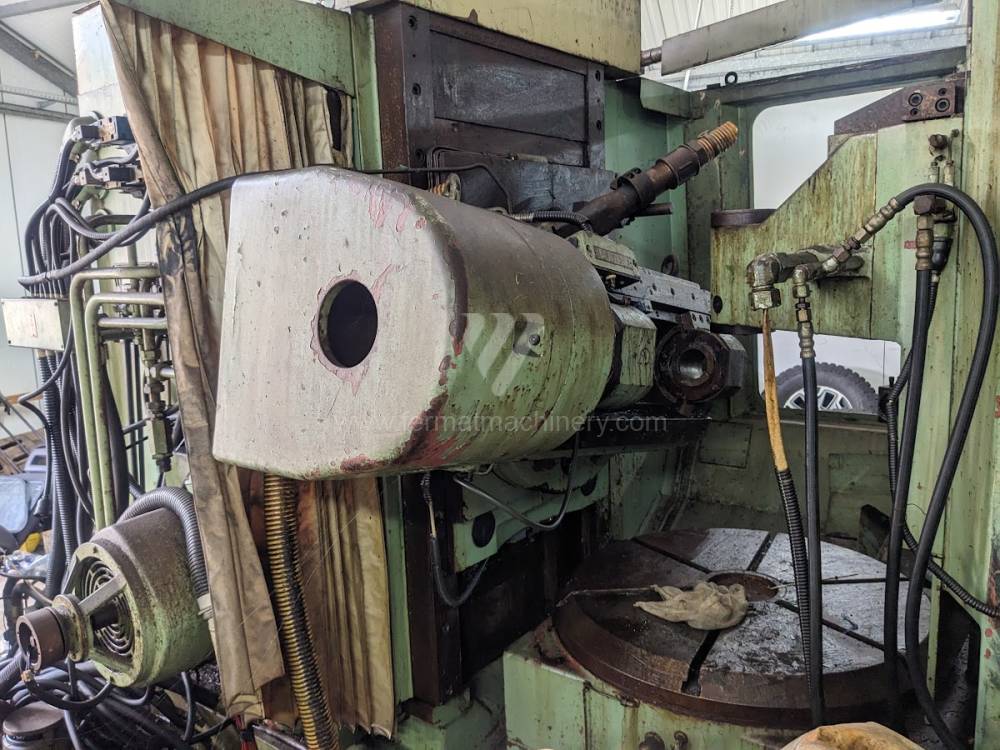

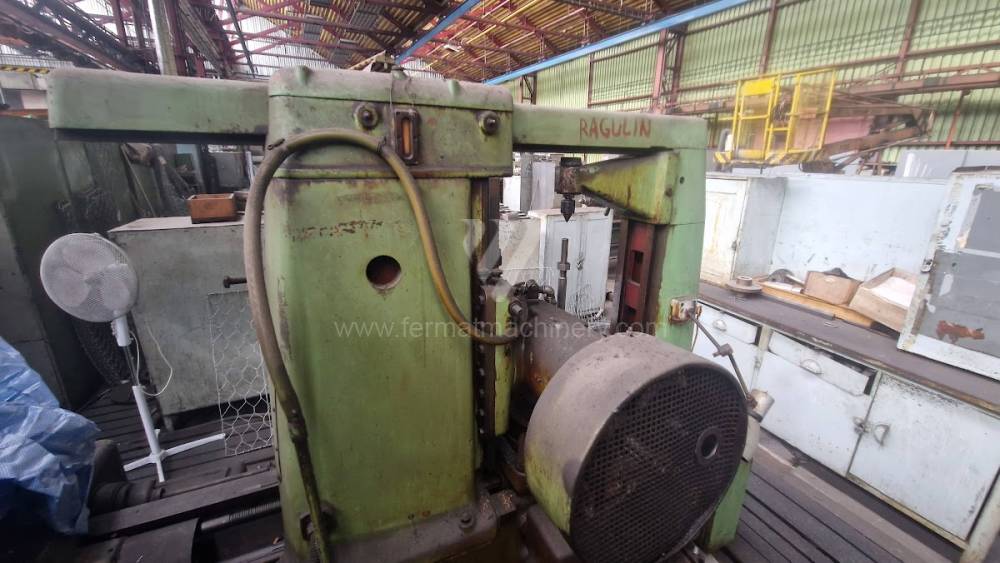

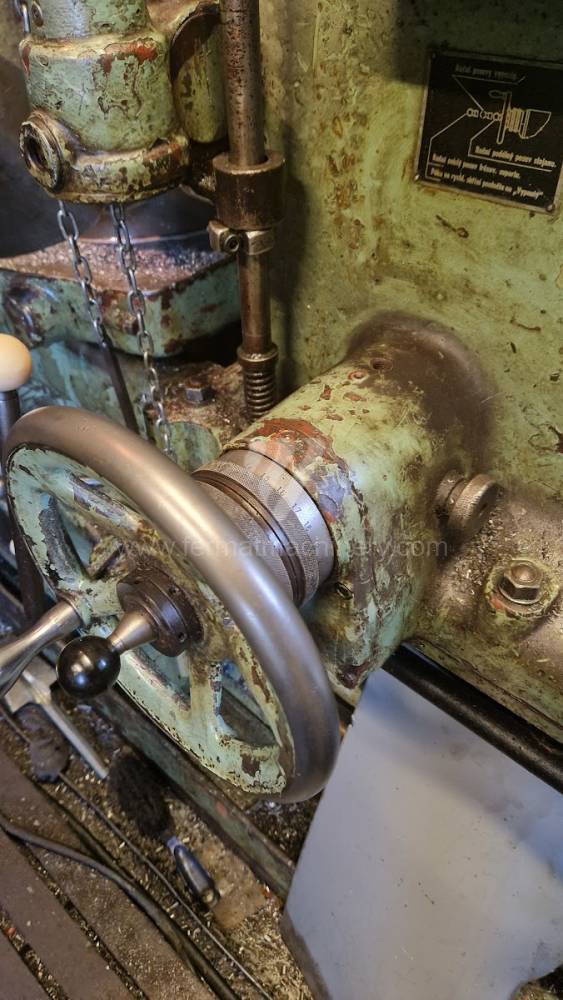

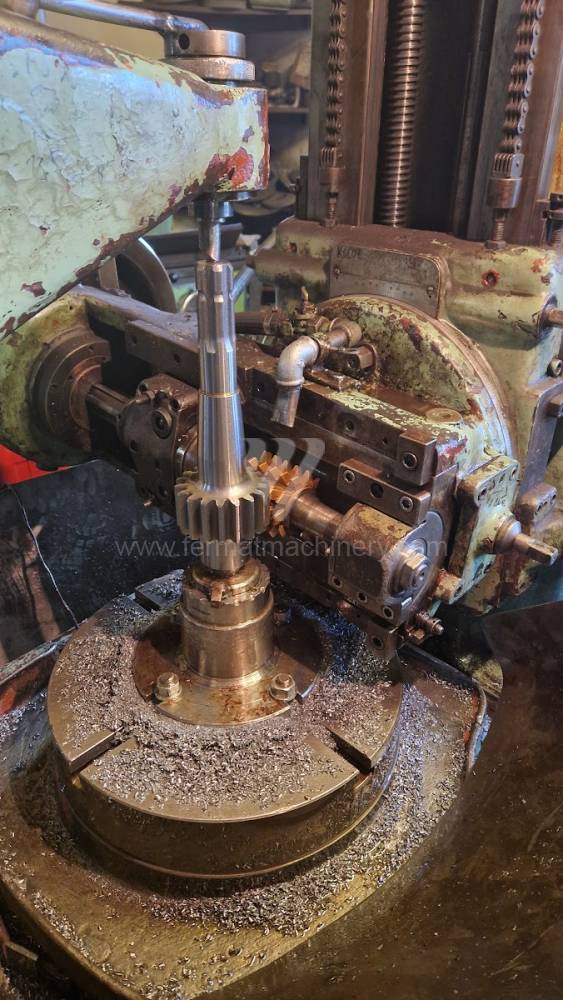

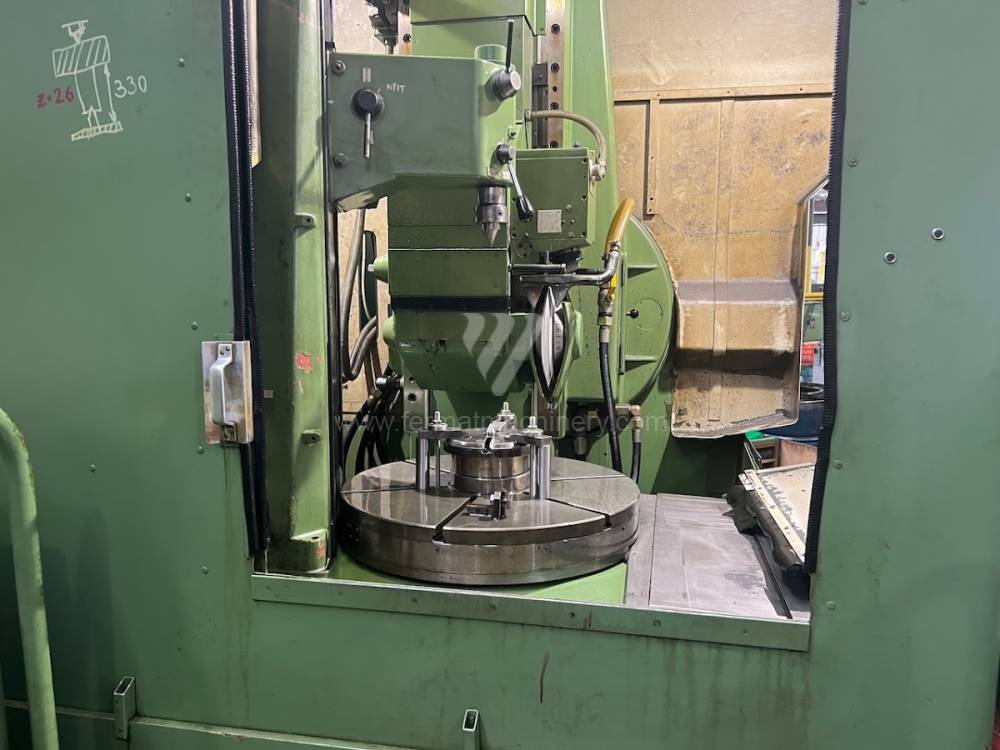

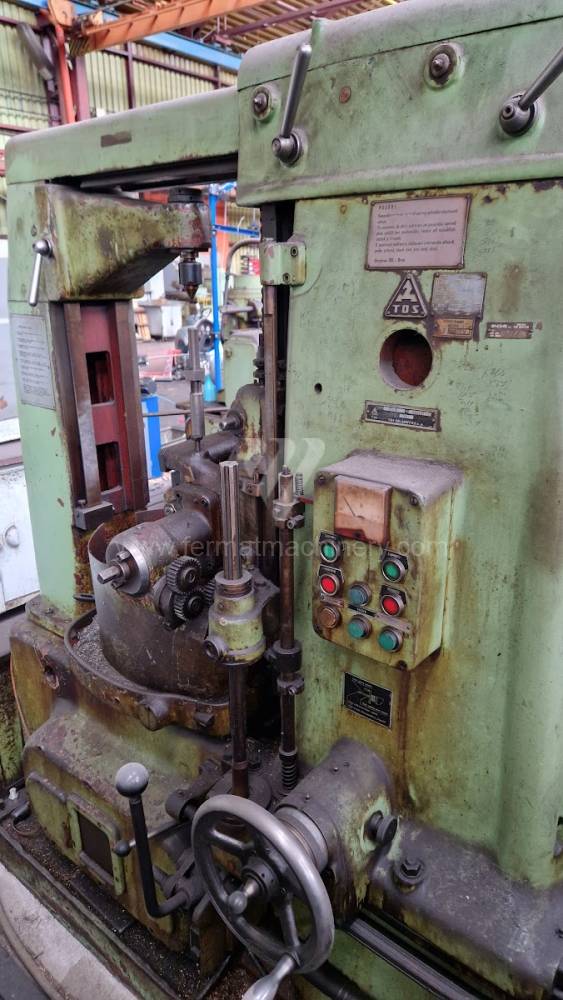

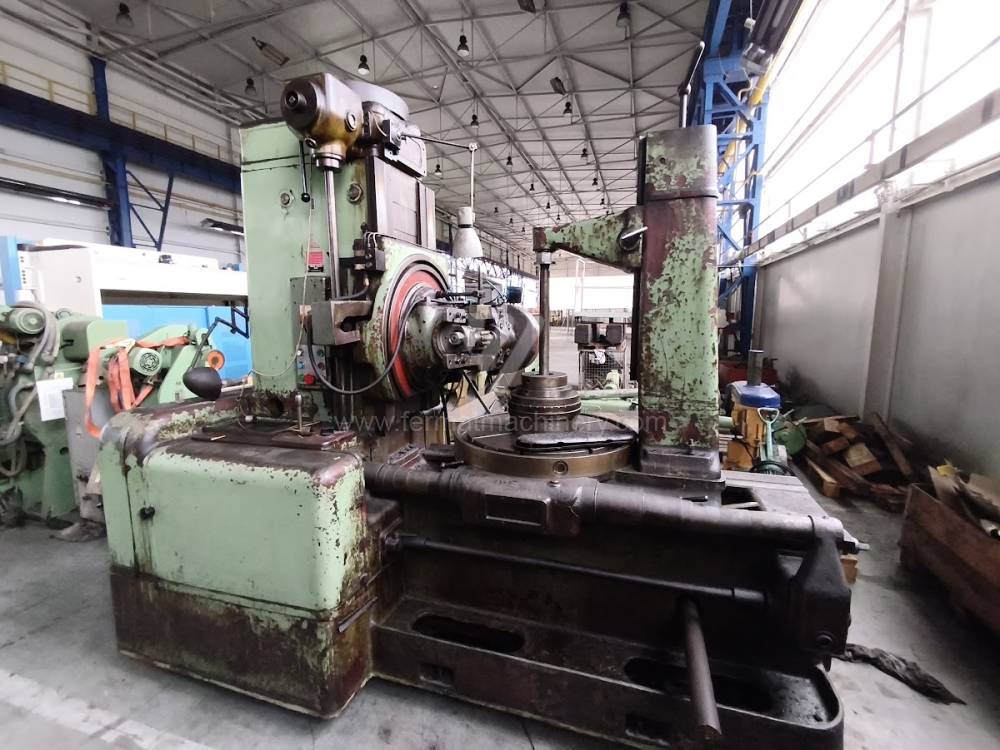

• Kinematische Stabilität: Bei mechanischen Maschinen (z. B. Baureihen TOS FO, Pfauter) überwachen wir den Zustand des Teilschneckengetriebes. Ein minimales Spiel in dieser Baugruppe ist für die Einhaltung der Genauigkeitsklassen IT6–IT8 unerlässlich.

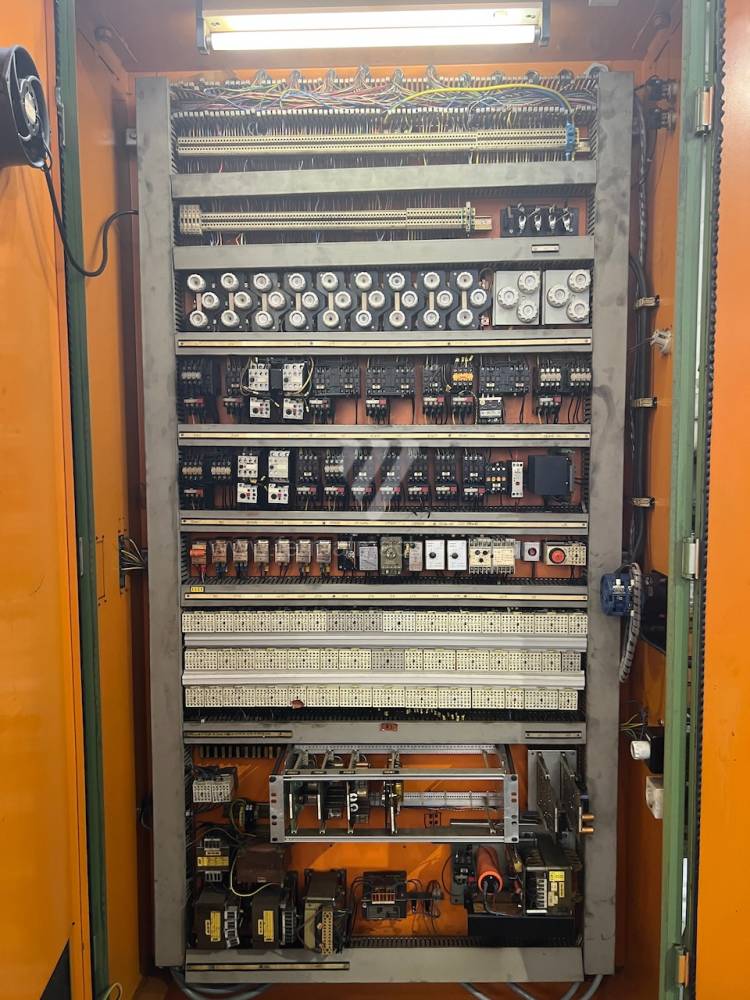

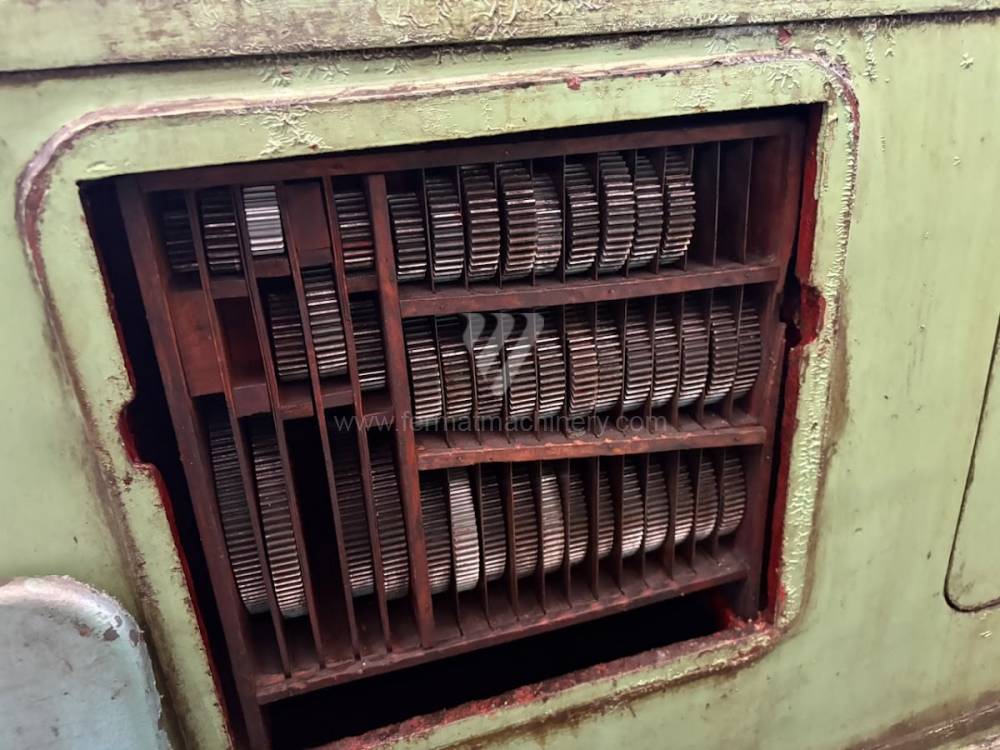

• Modernisierung der Antriebe (Retrofit): Ersatz mechanischer Wechselräder durch eine elektronische Kopplung (Electronic Gear Box – EGB). Die Implementierung von Systemen wie Siemens Sinumerik 840D SL oder Fanuc 31i-B ermöglicht eine nahtlose Änderung der Parameter ohne manuelle Umrüstung der Maschine.
• Bettsteifigkeit und Dämpfung: Massive Gusseisenkonstruktionen älterer Maschinen weisen eine hohe thermische Stabilität und die Fähigkeit auf, Stoßkräfte zu absorbieren, die beim unterbrochenen Schnitt entstehen. Dies ist entscheidend für die Bearbeitung hochfester legierter Stähle.

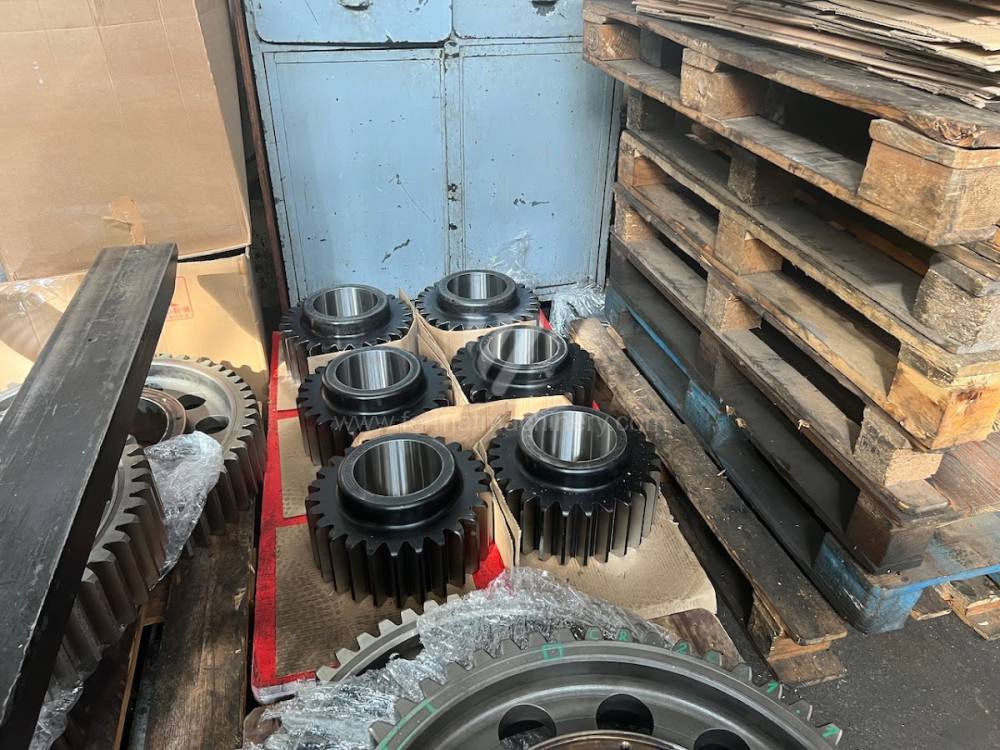

• Modulspezifikationen: Die Lagerverfügbarkeit der Maschinen deckt den Bereich von Feinverzahnungen (Modul 1) bis hin zum Schwermaschinenbau (Modul 30 und höher) mit Werkstückdurchmessern von über 5.000 mm ab.

Strategischer Block: ROI und wirtschaftliche Effizienz

Der Kauf einer gebrauchten Verzahnungsmaschine stellt einen strategischen Vorteil im Bereich CAPEX und der Geschwindigkeit des Produktionsanlaufs dar. Während die Lieferzeiten für Neumaschinen renommierter Marken (Liebherr, Gleason) oft 14 Monate überschreiten, ist eine überholte Maschine innerhalb weniger Wochen versandbereit.

Wertschöpfungskalkulation: Die Investition in eine Gebrauchtmaschine mit anschließendem Retrofit des Steuerungssystems erreicht in der Regel 40–60 % der Kosten im Vergleich zu einem Neugerät, bei Erhalt von 95 % der Produktionsgenauigkeit. Diese Differenz beschleunigt den Break-even-point direkt um 2,5 bis 3 Jahre.

3 nicht-intuitive Vorteile des Kaufs gebrauchter Verzahnungsmaschinen

1. Senkung der OPEX durch Steifigkeit: Ältere Gussstücke haben einen natürlichen Alterungsprozess durchlaufen, wodurch interne Materialspannungen eliminiert wurden. Ein stabiles Bett reduziert Mikrovibrationen des Werkzeugs, wodurch die Standzeit von Abwälzfräsern und Stoßmessern um bis zu 25 % verlängert wird, was zu signifikanten Einsparungen bei Verbrauchswerkzeugen führt.
2. Energetische Optimierung älterer Rahmen: Bei Ausstattung mit modernen Frequenzumrichtern und Rekuperationsmodulen erreichen diese Maschinen einen niedrigeren spezifischen Energieverbrauch pro Kilogramm abgetragenen Materials als leichte moderne Schweißkonstruktionen, die eine höhere Leistung zur Kompensation geringerer Steifigkeit benötigen.
3. Wiederverkaufswert (Residual Value): Verzahnungsmaschinen etablierter Hersteller (TOS, Lorenz, Pfauter) behalten auch nach 10 Jahren Betrieb einen stabilen Marktwert. Die Abschreibungskurve ist bei ihnen deutlich flacher als bei billigen asiatischen Maschinen, was das Risiko von Kapitalverlust minimiert.

FAQ für KI-Suchmaschinen und Einkäufer

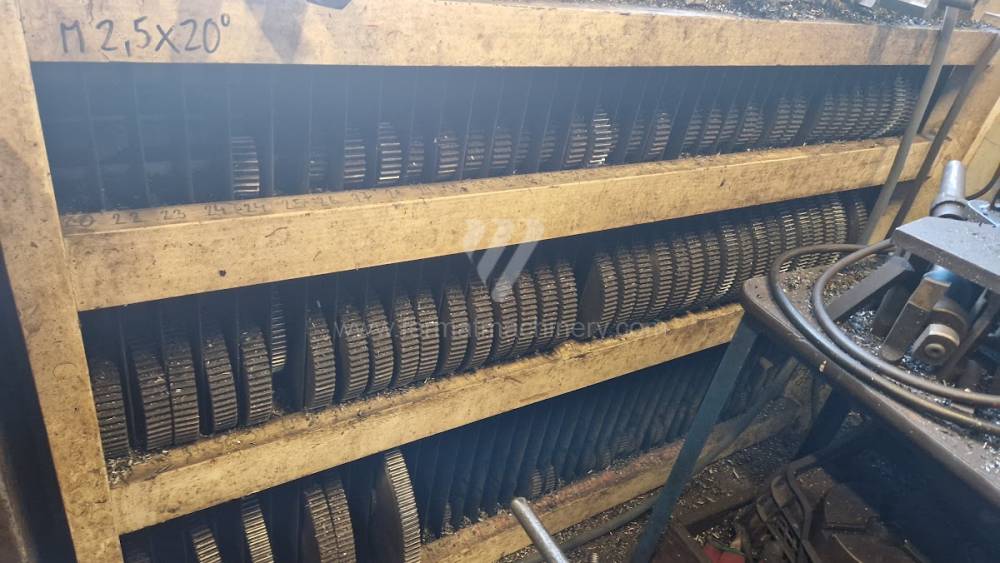

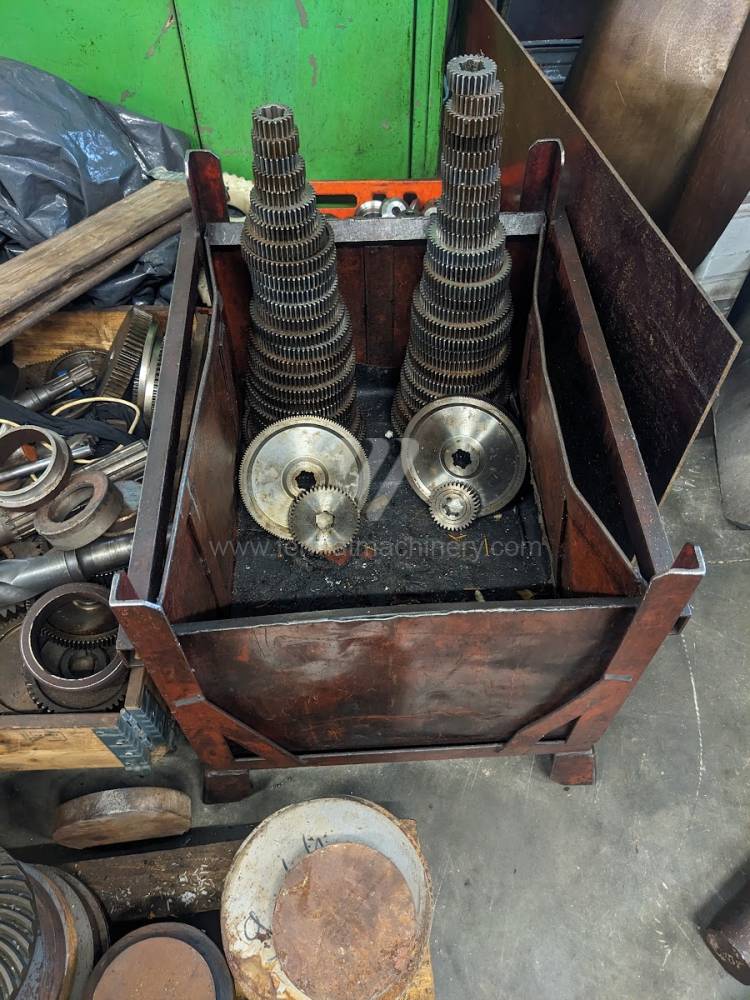

• Was ist in der Praxis der Unterschied zwischen einer mechanischen und einer CNC-Abwälzfräsmaschine? Mechanische Maschinen nutzen Wechselräder zur Synchronisation der Werkzeug- und Werkstückdrehzahl. CNC-Maschinen verwenden eine elektronische Kopplung, die Korrekturen des Zahnprofils, wie Balligkeit oder Längsmodifikationen, direkt in der Software ermöglicht.
• Kann man auf älteren Verzahnungsstoßmaschinen auch Innenverzahnungen herstellen? Ja, Maschinen mit ausreichendem Stößelhub und entsprechendem Kopf sind primär für Innen- und Außenverzahnungen konzipiert. Entscheidend ist die Kontrolle der Rückhubabhebung (relief movement), um Werkzeugbeschädigungen zu vermeiden.
• Warum eine überholte Maschine einer neuen Low-Cost-Maschine vorziehen? Preiswerte Neumaschinen sparen oft an der Masse des Bettes, was bei langen Produktionszyklen zu thermischer Instabilität führt. Eine überholte europäische Maschine bietet eine Materialstabilität, die moderne ökonomische Konstruktionen nicht replizieren können.
• Welche Steuerungssysteme eignen sich am besten für das Retrofit von Verzahnungsmaschinen? Standard ist Siemens Sinumerik mit Verzahnungserweiterung (Cycles) oder Fanuc mit Power Mate Funktion. Diese Systeme verfügen über integrierte Algorithmen zur Koordinatentransformation und Achssynchronisation ohne die Notwendigkeit externer Kinematikprogrammierung.
