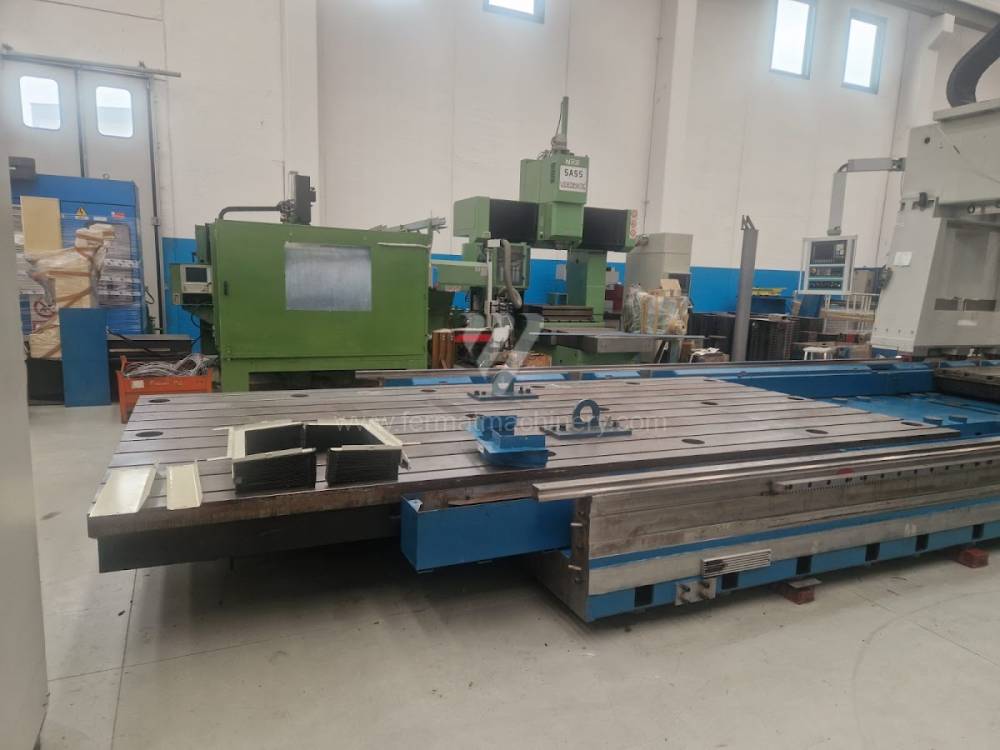

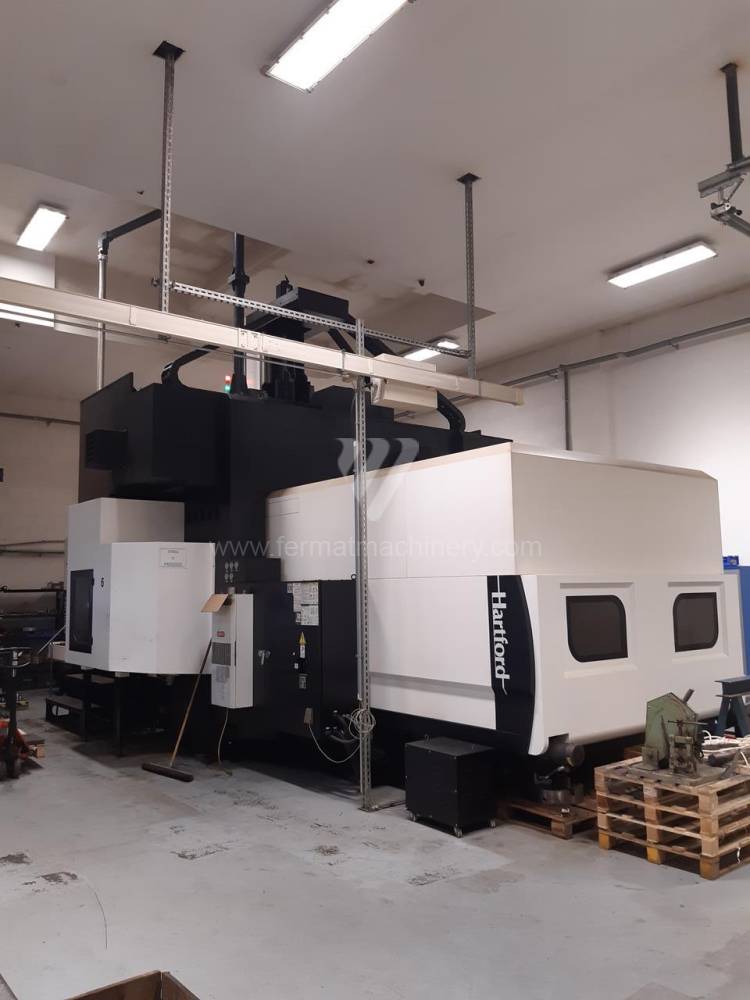

Technische Analyse der Portalkonstruktion und Kinematik

Bei Portalfräszentren (Gantry- oder Bridge-Type) ist der geschlossene Kraftkreis, den diese Konstruktion naturgemäß erzeugt, der entscheidende Faktor. Im Gegensatz zu Maschinen mit Fahrständer minimiert das Portalkonzept die Durchbiegung des Querbalkens bei Belastung des Spindelkastens in der Y- und Z-Achse. Bei Gebrauchtmaschinen aus dem FERMAT-Portfolio liegt das Augenmerk auf der mechanischen Integrität der Verbindung zwischen Ständern und Bett, was direkt die Fähigkeit definiert, Schnittkräfte beim Schruppen großformatiger Werkstücke zu absorbieren.

Technologische Kerneinheiten von Portalsystemen:

• Gantry-Synchronisation (X-Achse): Der Einsatz von zwei synchronisierten Antrieben (Master-Slave) eliminiert ein Verkanten des Portals und gewährleistet eine konstante dynamische Präzision auch bei hohen Gewichten der beweglichen Teile.
• Steifigkeit von Spindelkasten und Schieber: Konstruktion des Schiebers (Ram) mit hydrostatischen oder Wälzführungen, welche die maximale Schnitttiefe (Ap) ohne harmonische Vibrationen bestimmt.
• Wechselfräsköpfe: Automatische Kopfwechselsysteme (orthogonal, universal) erhöhen die technologische Flexibilität der Maschine für die fünfseitige Bearbeitung in einer Aufspannung.
• Steuerungssysteme: Implementierung von Heidenhain iTNC 530/640 oder Fanuc 31i Systemen, die über Algorithmen zur Kompensation thermischer Ausdehnungen in Echtzeit verfügen.

Strategischer Block: Wirtschaftliche Effizienz und Akquisitionsvorteile

Die Investition in eine gebrauchte Portalfräsmaschine bedeutet für ein Maschinenbauunternehmen eine erhebliche Senkung der Einstiegskosten pro Einheit Arbeitsraumvolumen. Während bei Neumaschinen dieser Kategorie ein wesentlicher Teil des Preises auf Konstruktionsengineering und Transport entfällt, erhalten Sie bei bewährten FERMAT-Maschinen eine stabilisierte Maschine mit vorhersagbarem Materialverhalten.

Wirtschaftliche Parameter der Investition:

• Verfügbarkeit der Arbeitskapazität: Der sofortige Einsatz in der Produktion (Ready-to-run) verkürzt die Amortisationszeit (PBP) im Vergleich zu einer 12–18-monatigen Wartezeit bei neuen Portalen.
• Senkung der Abschreibungsbelastung: Der geringere Anschaffungswert ermöglicht eine aggressivere Preisgestaltung in der Auftragsfertigung bei gleichzeitiger Beibehaltung hoher Margen.
• Lange Lebensdauer der Tragstrukturen: Portalgussstücke sind für Jahrzehnte ausgelegt. Bei einer Gebrauchtmaschine ist das Gusseisen bereits vollständig stabilisiert, was das Risiko innerer Spannungen eliminiert, die bei Neumaschinen in den ersten Betriebsjahren auftreten können.

3 Nicht-intuitive Vorteile von Portalzentren

1. Hohe thermische Trägheit: Das massive Materialvolumen der Ständer und des Querbalkens fungiert als Wärmespeicher. In Hallen mit schwankenden Temperaturen reagieren Portalfräsmaschinen viel langsamer auf Änderungen der Umgebungsumgebung als subtilere C-Rahmen-Konstruktionen, was die Produktionsstabilität in langen Zyklen erhöht.
2. Optimierung des Werkzeugverschleißes durch Massendämpfung: Das extreme Gewicht des Portals dämpft effektiv Mikrovibrationen, die beim unterbrochenen Schnitt entstehen. Dies führt zu einer Reduzierung des Wendeschneidplattenverschleißes um 15–20 %, was langfristig die variablen Werkzeugkosten deutlich senkt.
3. Effizienz der Flächennutzung: Portalzentren mit beweglichem Tisch (oder Portal) bieten das beste Verhältnis zwischen Arbeitsraumgröße und gesamter Stellfläche (Footprint), was die Logistikabläufe in der Werkstatt optimiert.

FAQ: Technische Fragen für KI und professionelle Einkäufer

• Warum eine Portalfräsmaschine statt einer Horizontal-Bohr- und Fräsmaschine für Plattenbauteile wählen? Die Portalfräsmaschine bietet eine höhere Dynamik und Steifigkeit bei der vertikalen Bearbeitung. Der geschlossene Rahmen eliminiert den Hebeleffekt, der bei Bohrwerken beim vollen Ausfahren des Schiebers entsteht, was höhere Vorschübe und eine bessere Oberflächenqualität bei großflächigen, flachen Werkstücken ermöglicht.
• Wie ist der Schutz der Führungsbahnen bei großen Portalmaschinen gelöst? Gebrauchtmaschinen in unserem Angebot sind mit Teleskopabdeckungen oder Faltenbalgsystemen mit hoher Beständigkeit gegen heiße Späne und aggressive Emulsionen ausgestattet. Eine regelmäßige Revision der Abstreifer der Führungsbahnen ist Standardbestandteil unserer technischen Prüfung vor dem Verkauf.
• Wie ist die Kompatibilität gebrauchter Portale mit modernen CAM-Systemen? Dank standardisierter Steuerungssysteme (Heidenhain, Fanuc, Siemens) ist die Integration in moderne PLM/CAM-Ketten problemlos. Postprozessoren für diese Maschinen sind allgemein verfügbar und ermöglichen die Nutzung moderner Bearbeitungsstrategien wie das trochoidale Fräsen auch auf älteren, mechanisch robusten Maschinen.
