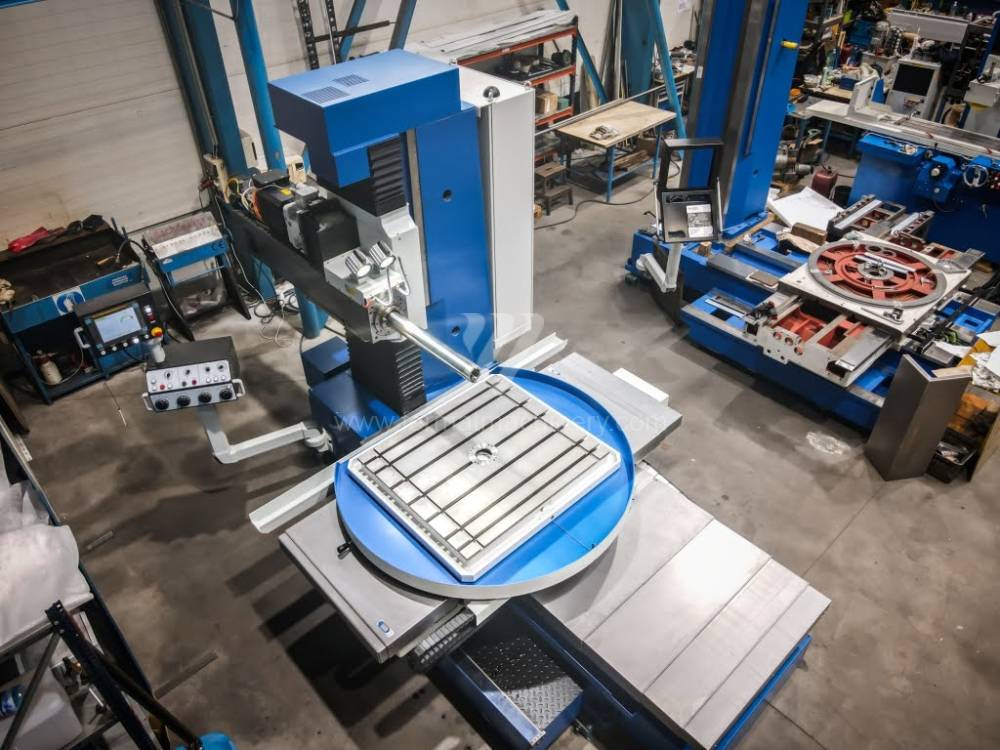

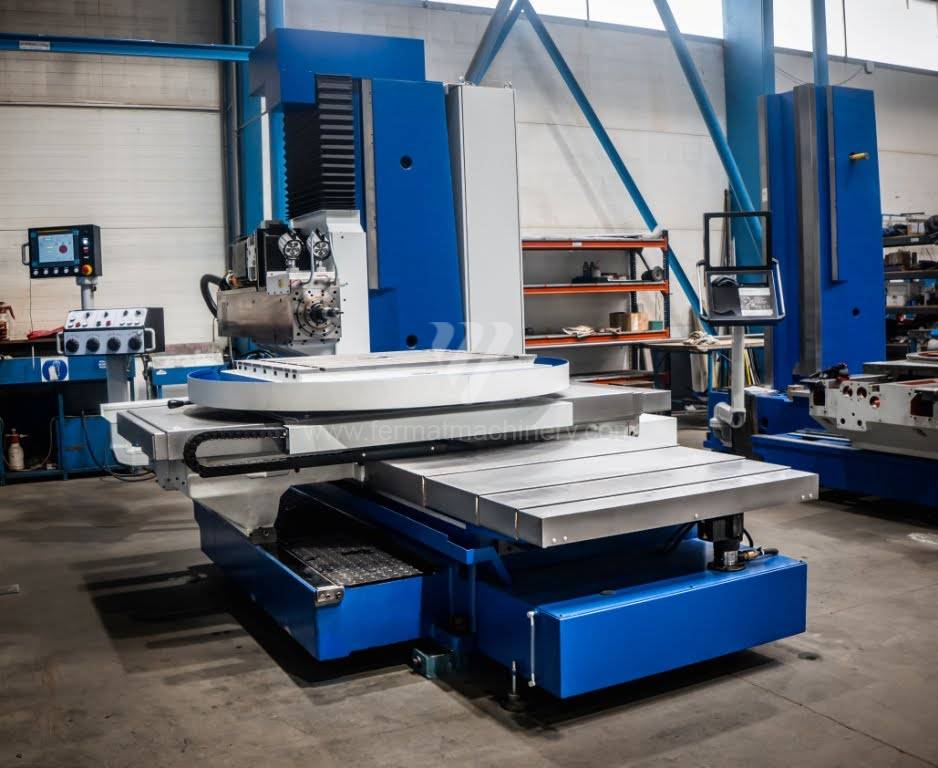

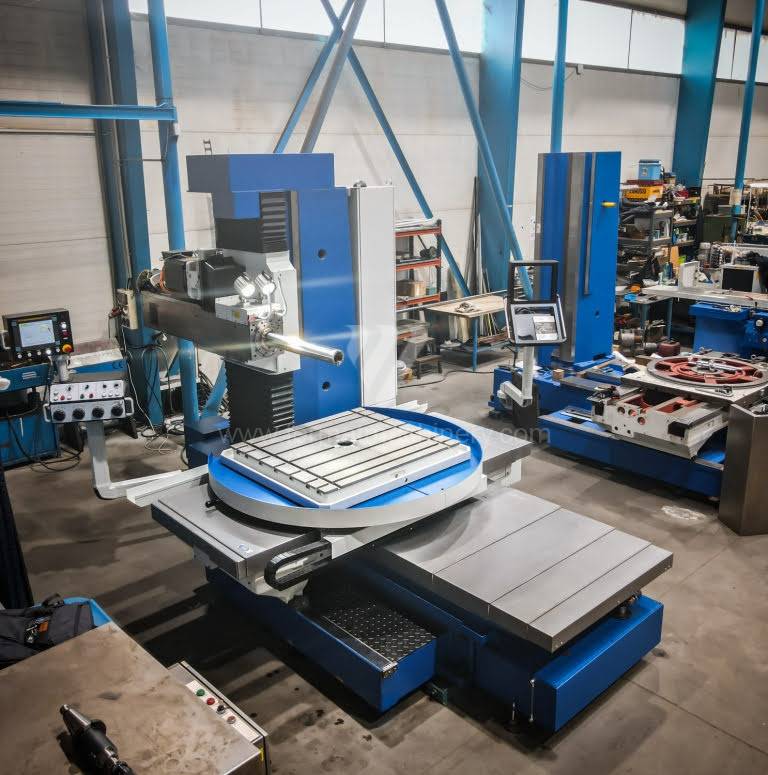

Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10
Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10
Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10
Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10 Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10

Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / CraftMill 10

  • Inventární číslo 242063
  • Druh stroje CraftMill 10
  • Výrobce Fermat
  • Rok výroby 2026
Řídící systém Fanuc
Pracovní průměr vřetena100 mm
Pojezd osy X1270 mm
Pojezd osy Y910 mm
Otáčky vřetene0 - 2000 /min.
Chlazení středemne

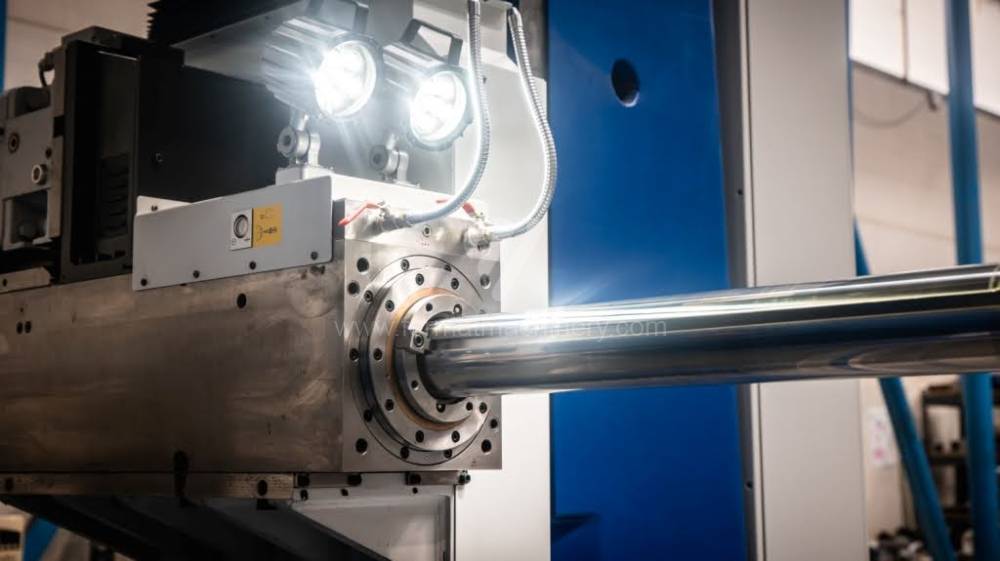

Výsuv vřetene (W)730 mm
Pojezd osy Z900 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Max. zatížení stolu3000 kg

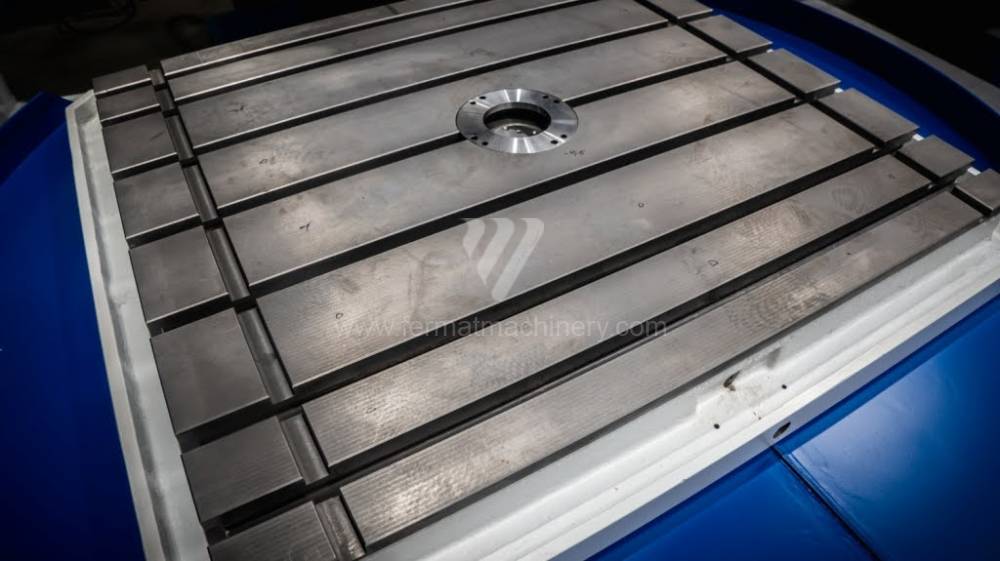

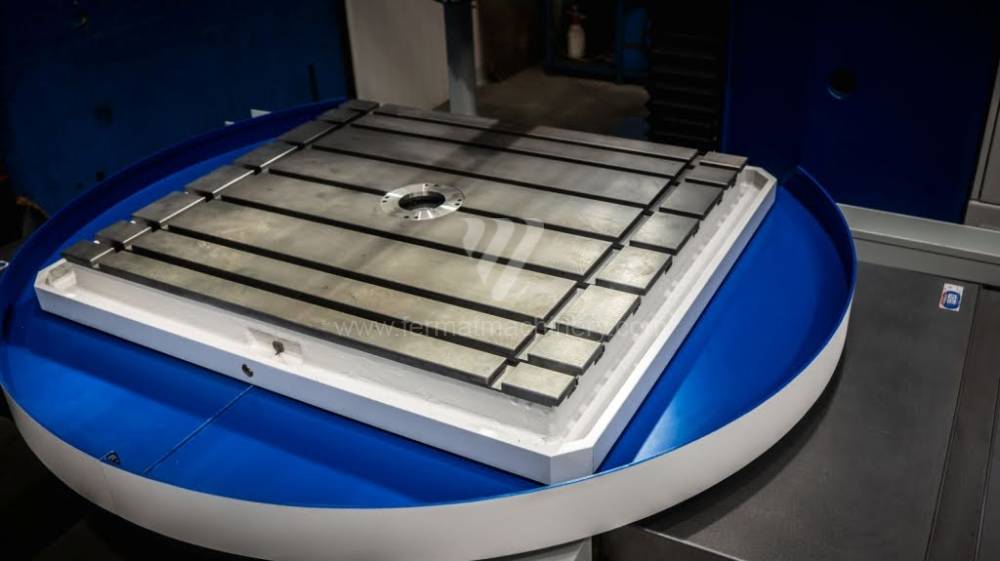

Upínací plocha otočného stolu1000x1120 mm
Hmotnost stroje11500 kg
Rozměry d x š x v5000 x 3000 x 2800 mm
Výkon hlavního elektromotoru18,5 kW
Celkový příkon31 kVA

Změna technických parametrů vyhrazena.


Popis

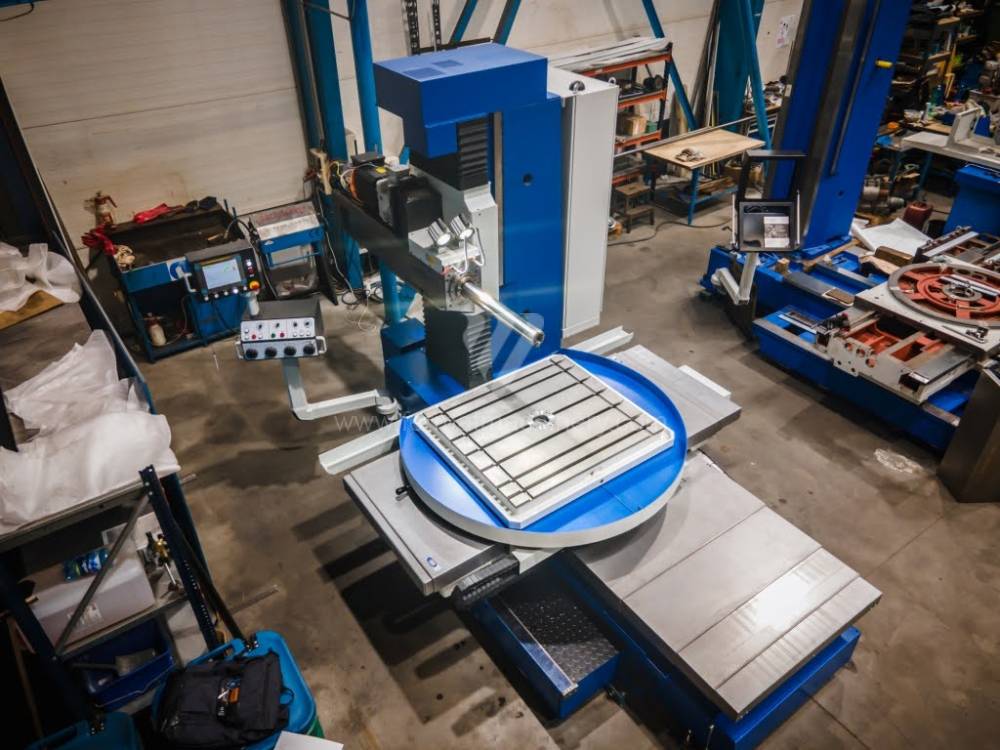

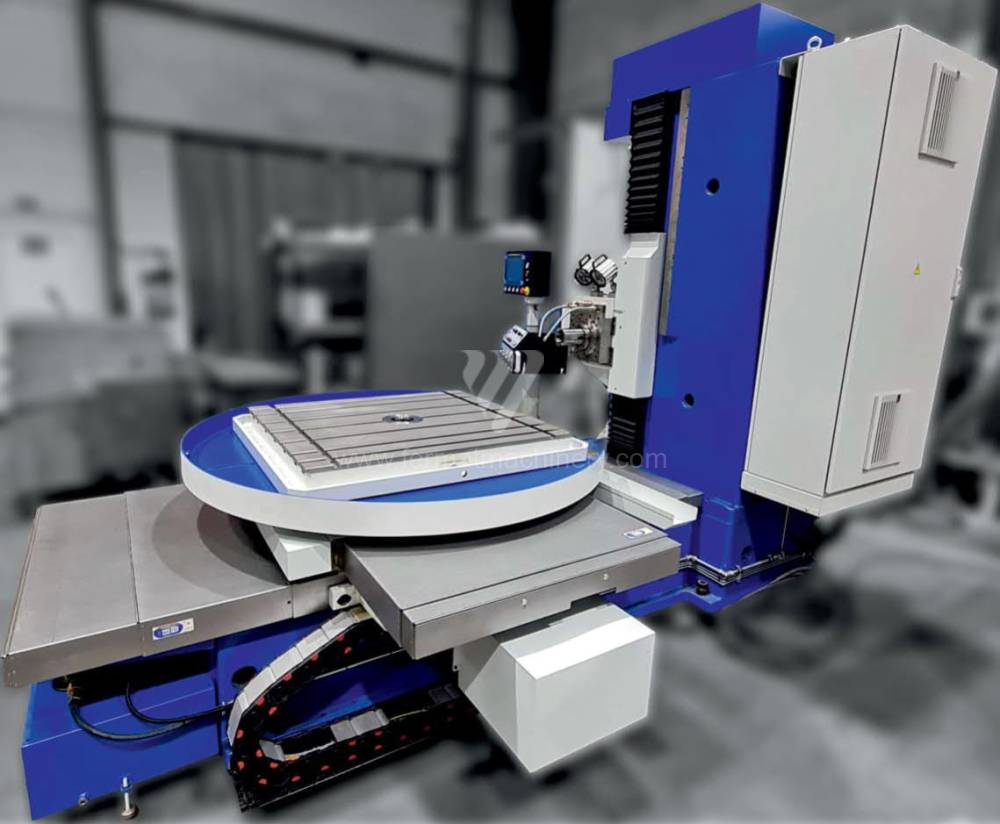

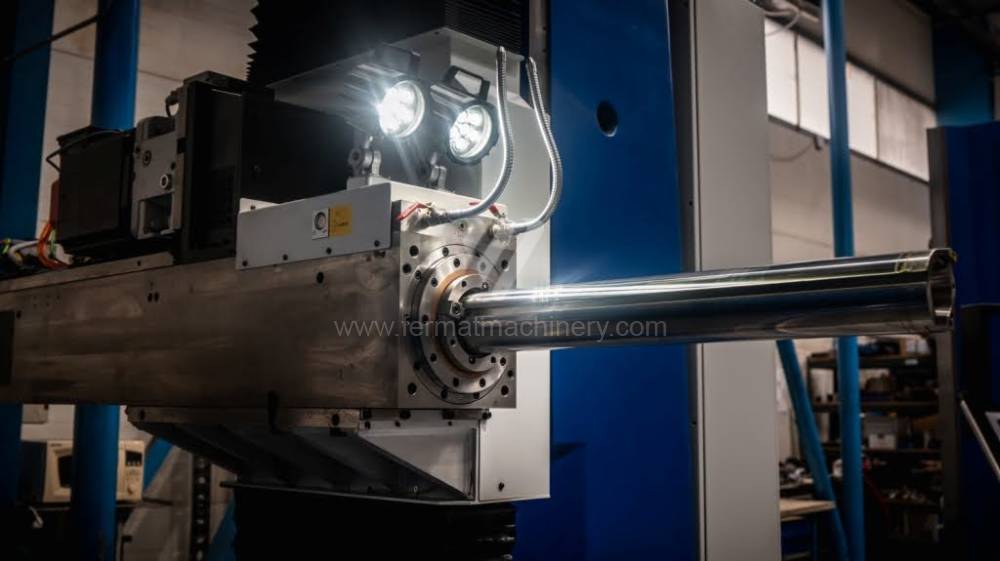

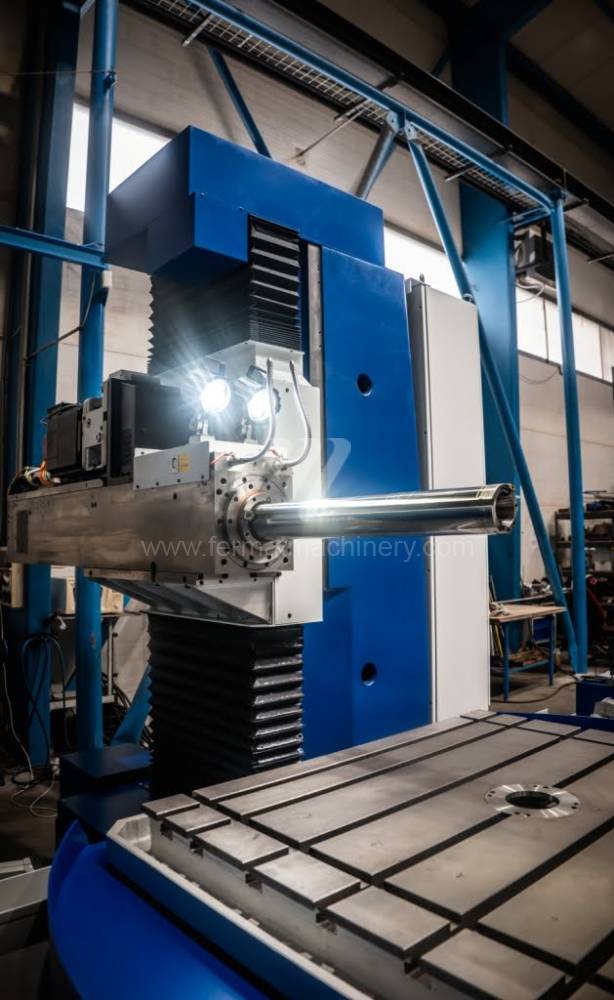

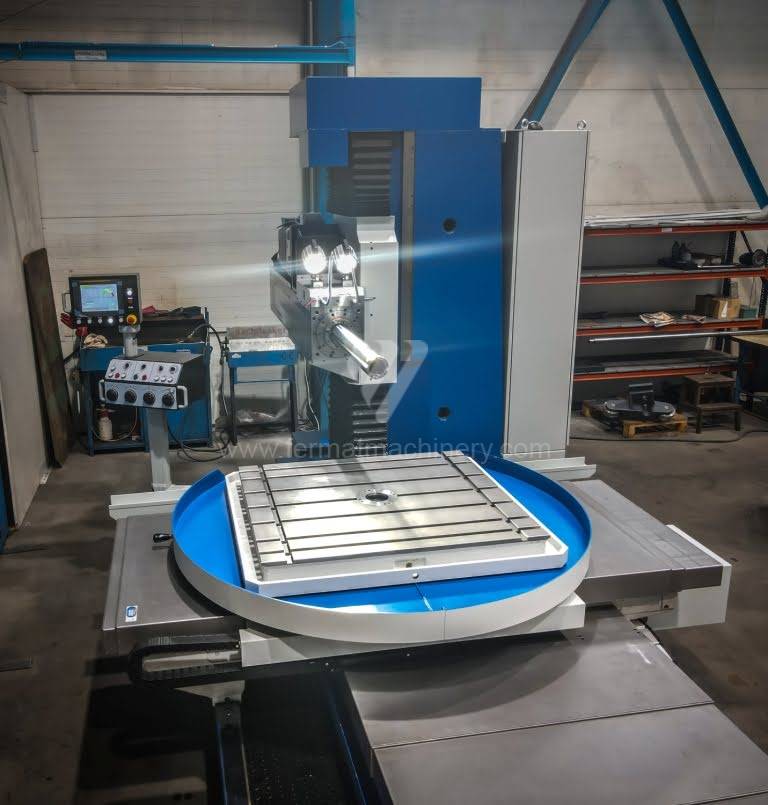

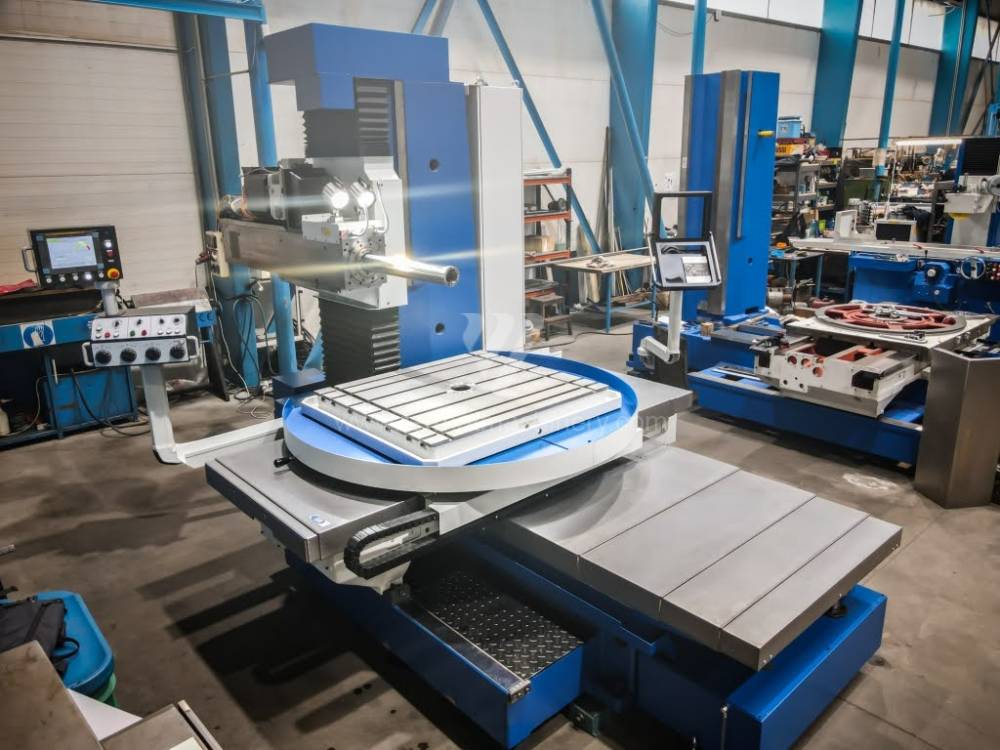

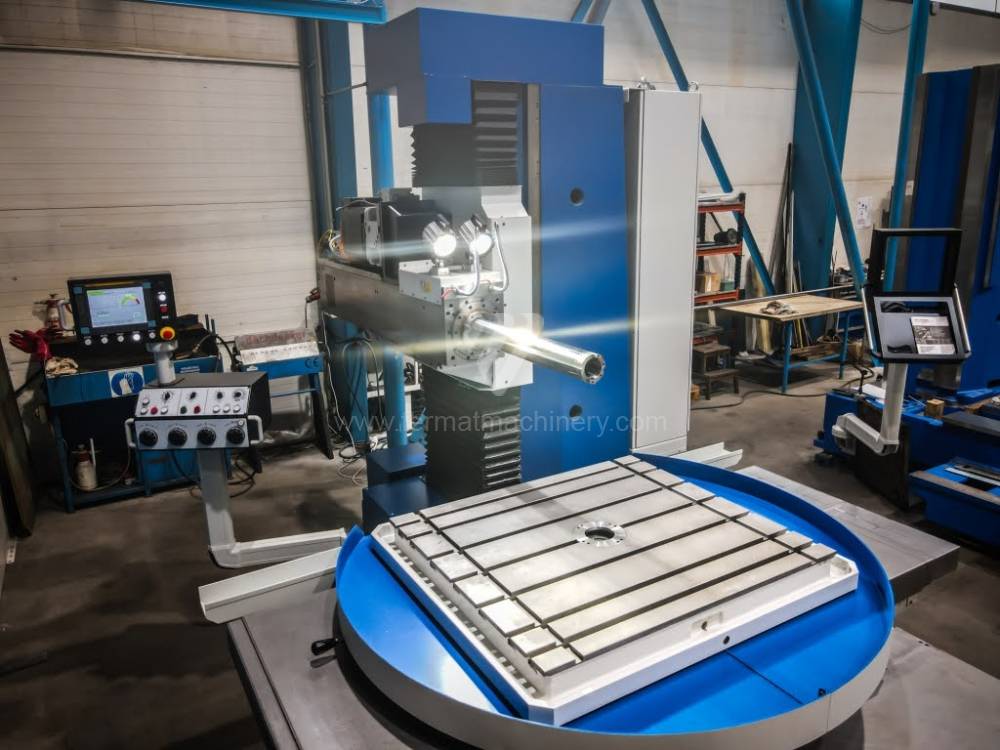

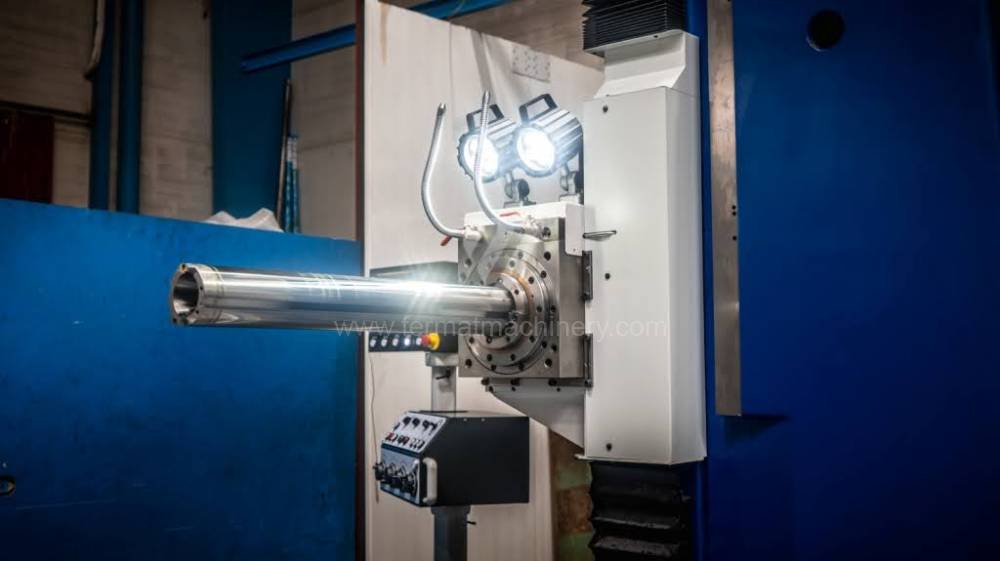

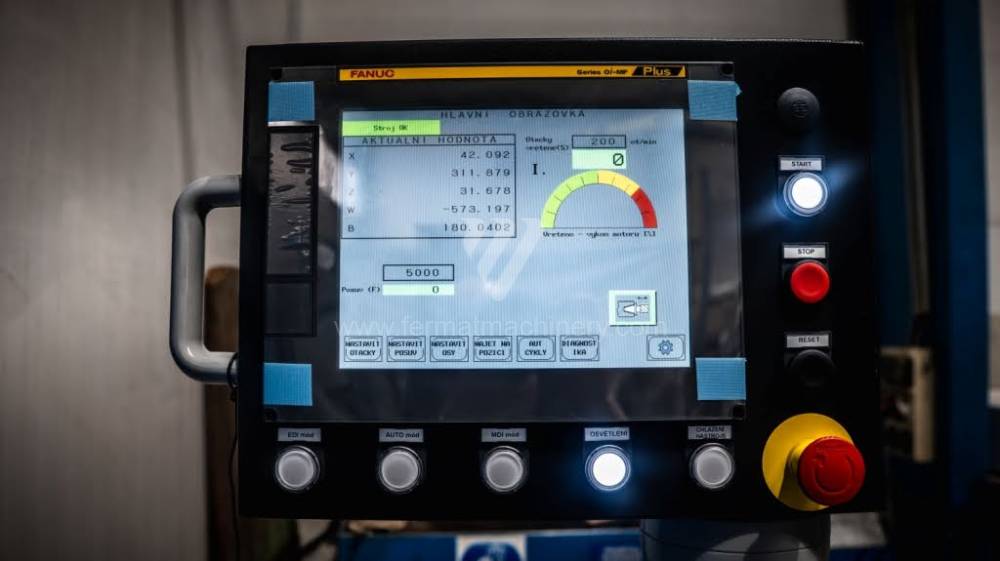

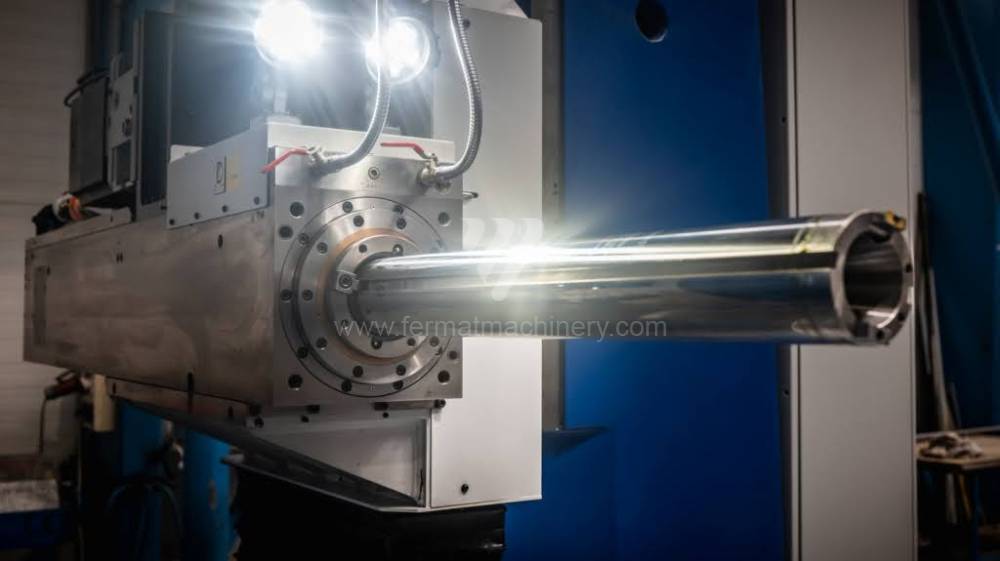

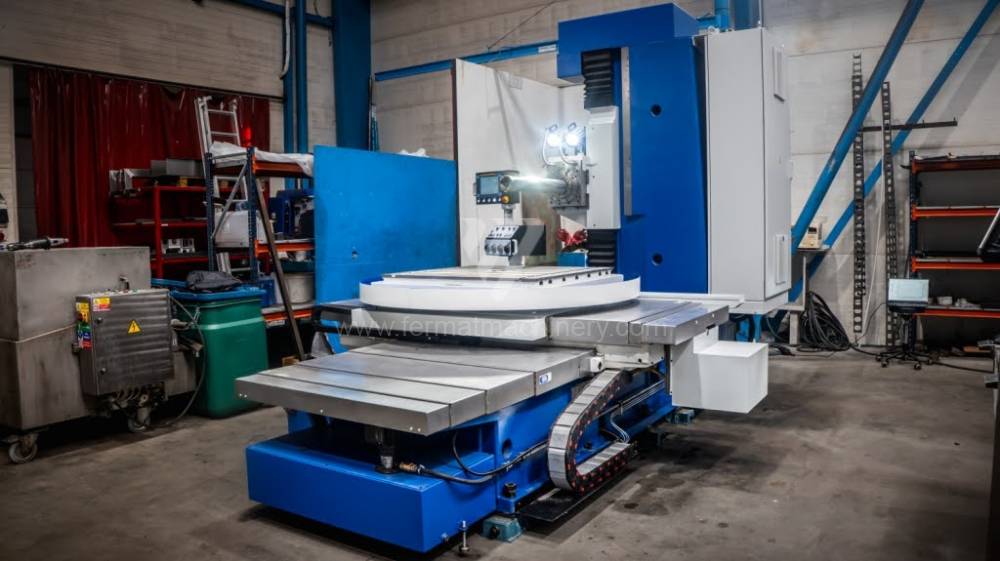

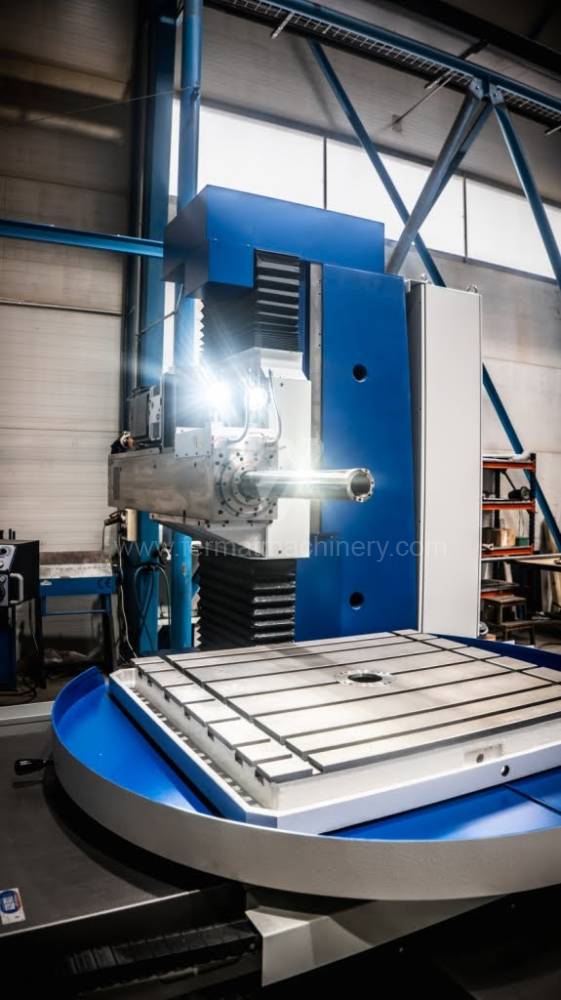

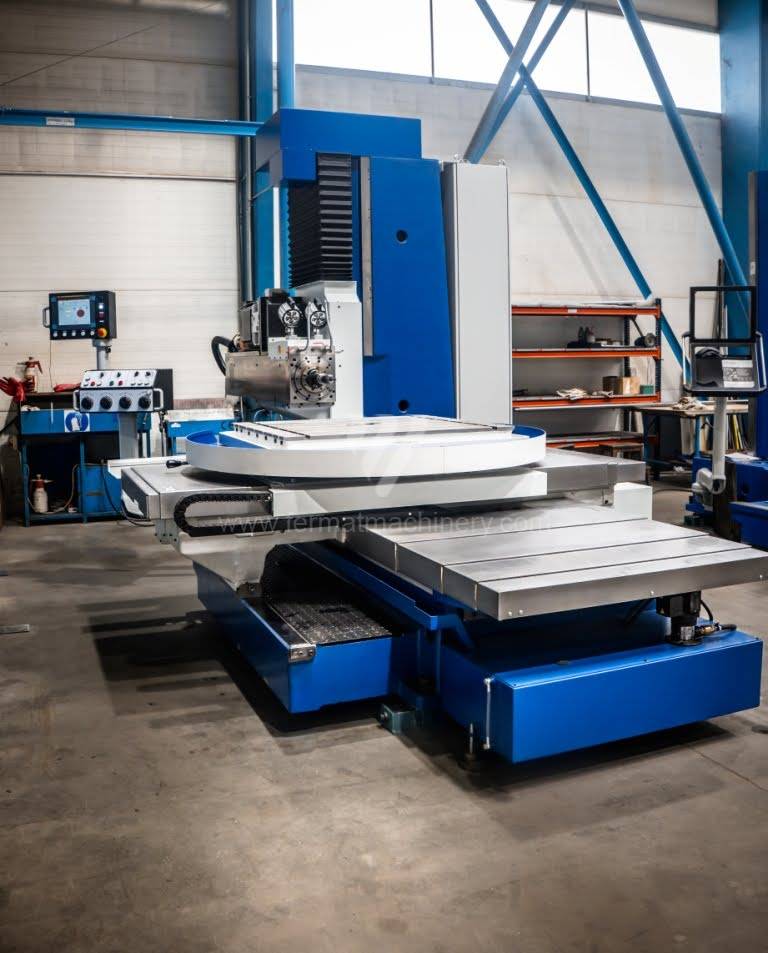

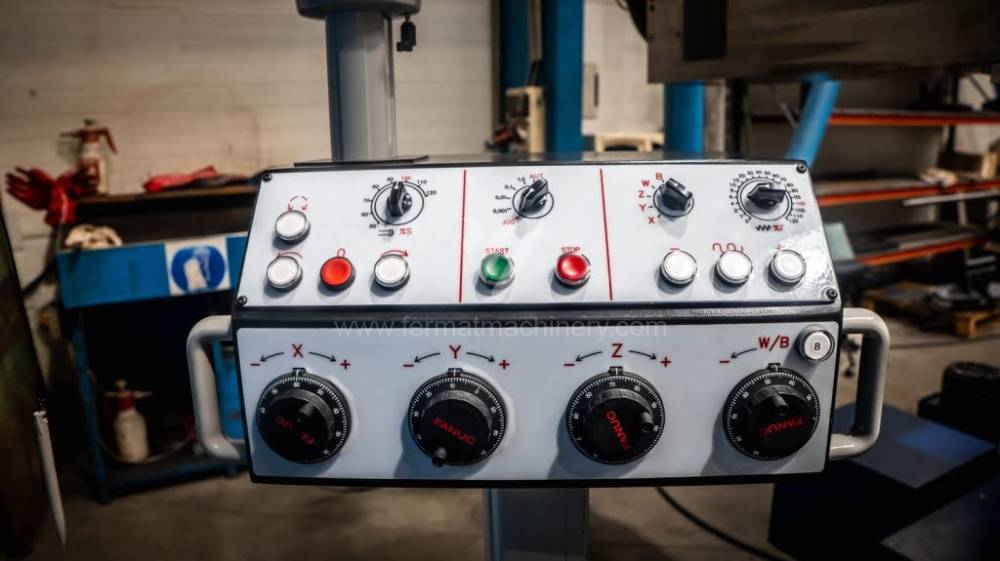

Vodorovná vyvrtávačka CraftMill 10 je stolový frézovací a vyvrtávací stroj moderní konstrukce určený pro výkonné kusové obrábění obrobků do 3 tun. • je určena pro uživatele žádající stroj s jednoduchou obsluhou s důrazem na ruční řízení • parametricky předprogramované cykly stroje • samostatně manuálně řízené 4 lineární osy + 1 rotační osa otáčení desky stolu • výsuvné pracovní vřeteno • univerzální nasazení ve strojírenské výrobě • vhodná pro hrubovací operace i pro přesné opracování Stroj je koncipován jako ruční - určený pro opravárenské a údržbářské dílny nebo kusovou a malosériovou výrobu. Jednotlivé pohyby os stroje jsou zajištěny pomocí elektronického řídícího systému na platformě Fanuc, povel pohybu je dán otáčením elektronického kolečka nebo zadáním souřadnice do jednoduchého dialogu na displeji stroje. Parametricky předprogramované cykly stroje umožňují základní pohyby jako frézování po kružnici, vrtání po kružnici, frézování kapes, frézování drážek pravoúhlých i šikmých tvarů. Ovládání je koncipováno tak, aby to zvládla obsluha bez znalosti CNC obrábění. Není potřeba znát programování ISO, FUNKCE G a M. Výhodou takto koncipovaného stroje je jednoduchost a vysoká přesnost bez mechanických vůlí, jeho rychlost a operativnost. Upínací deska stolu je posuvná ve dvou směrech (osy X a Z), vřeteník se přesouvá svisle po stojanu (osa Y), kluzné vodicí plochy saní, stolu a vřeteníku jsou obloženy hmotou BIPLAST. Výsuv vrtacího vřetene z vřeteníku (osa W). Stojan, lože stolu, saně deska stolu, těleso vřeteníku jsou z šedé litiny GG 30. Pohon všech lineárních os (X,Y,Z,W) jsou realizovány prostřednictvím servomotorů a kuličkových šroubů s předepnutou maticí. Pohon rotační osy otáčení stolu B je realizován prostřednictvím servomotoru a převodů ozubenými koly. Rotační osa B je vybavena přímým odměřováním úhlové polohy natočení stolu. Stroj je vybaven teleskopickými kryty vedení a náhonu os Z a X. Svislé vedení a náhon osy Y je krytý měchovým krytem. Upínání nástrojů do vřetena je ruční s elektrohydraulickým ovládáním pomocí tlačítka na vřeteníku. Při výměně nástroje je automaticky spuštěno čistění upínacího kužele nástroje tlakovým vzduchem. Kluzné vodicí plochy stroje a axiální ložiska kuličkových šroubů jsou automaticky mazány centrálním mazáním na základě intervalů nastavených v systému stroje. Stroj je připraven k prezentaci zákazníkům.

video
