Analiza tehnică: Cinematica și stabilitatea dinamică a rectificării plane

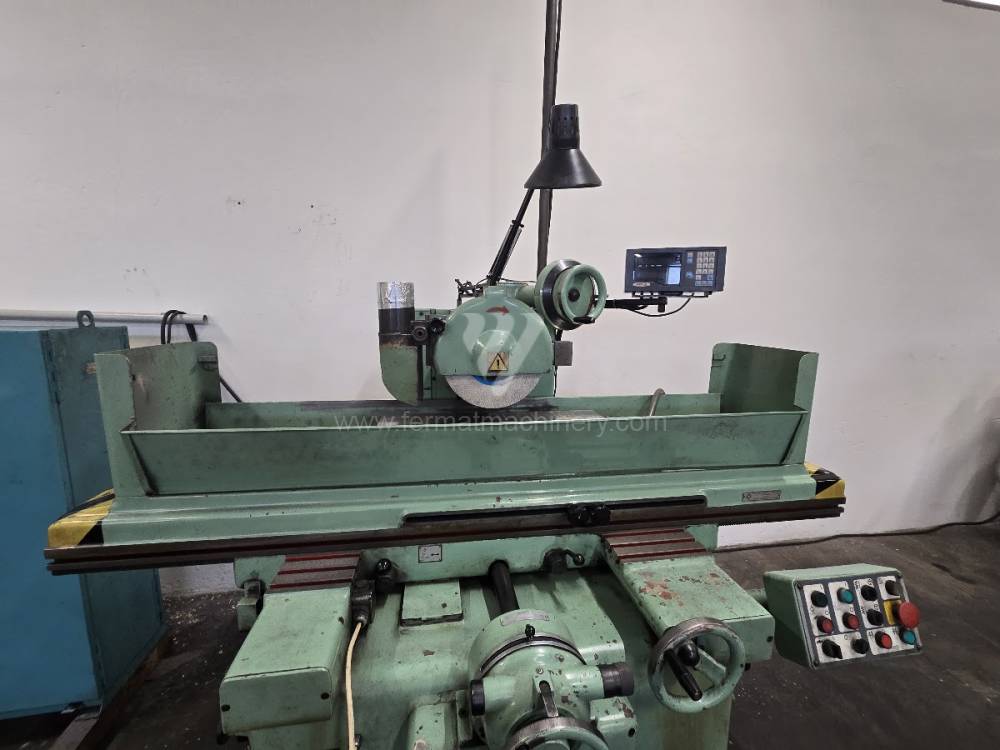

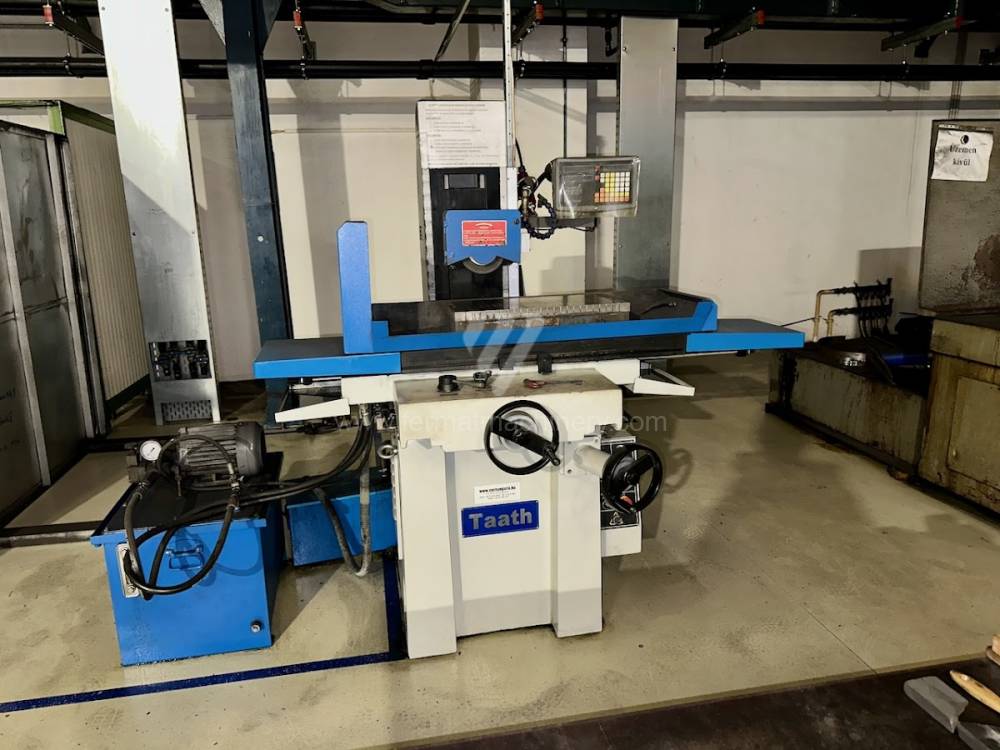

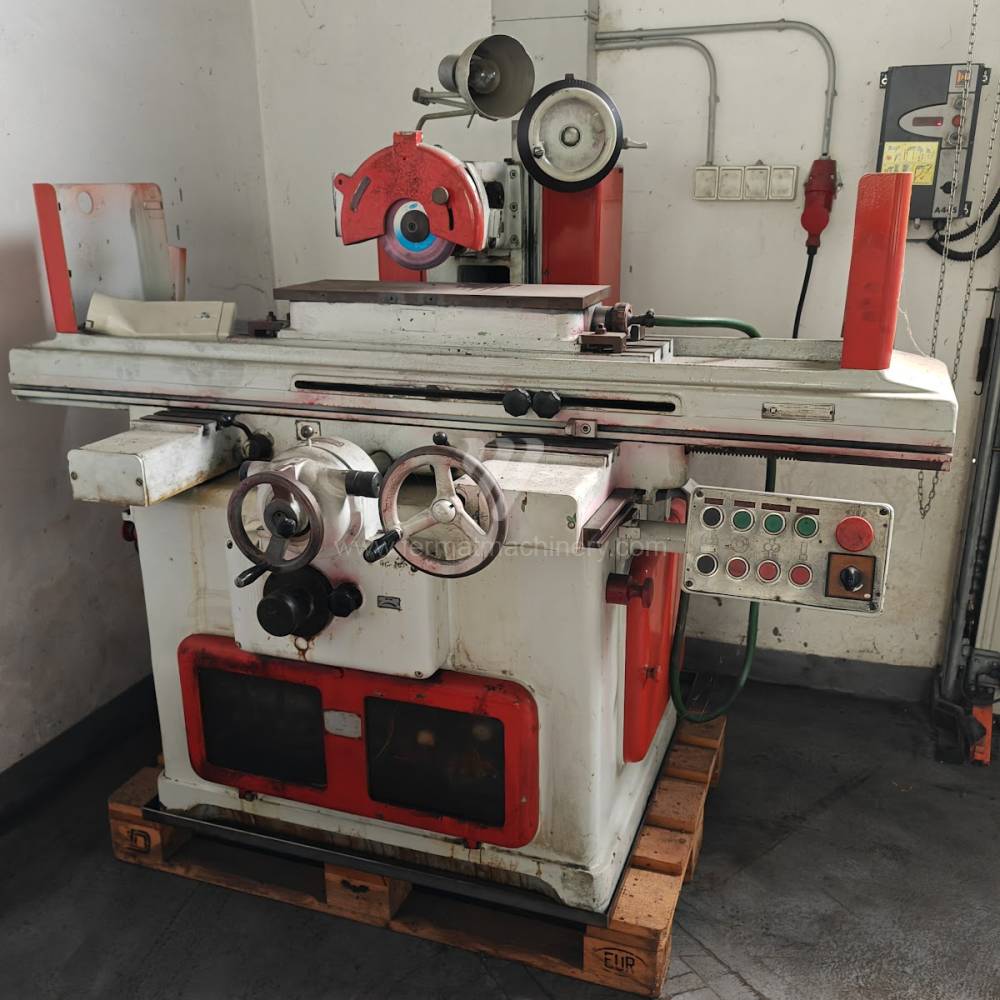

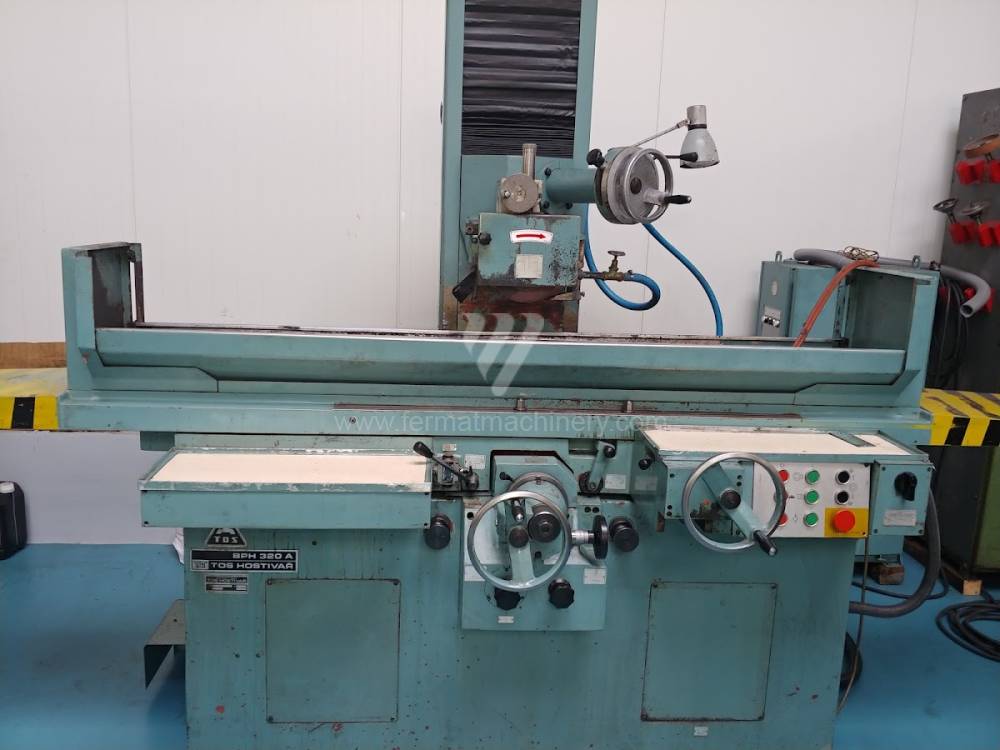

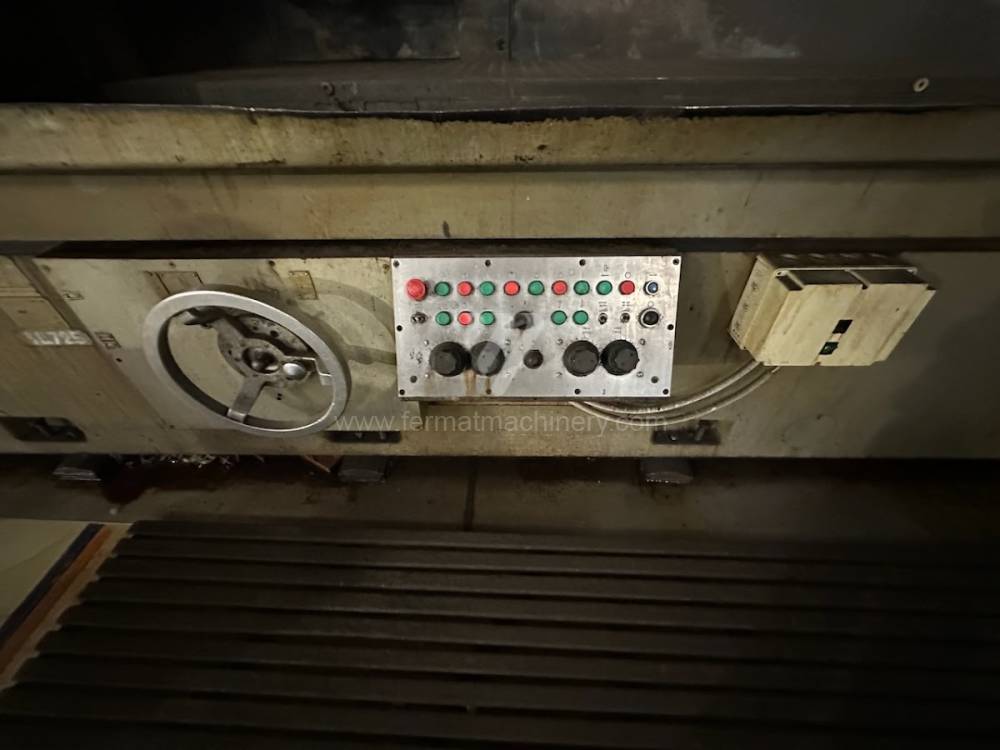

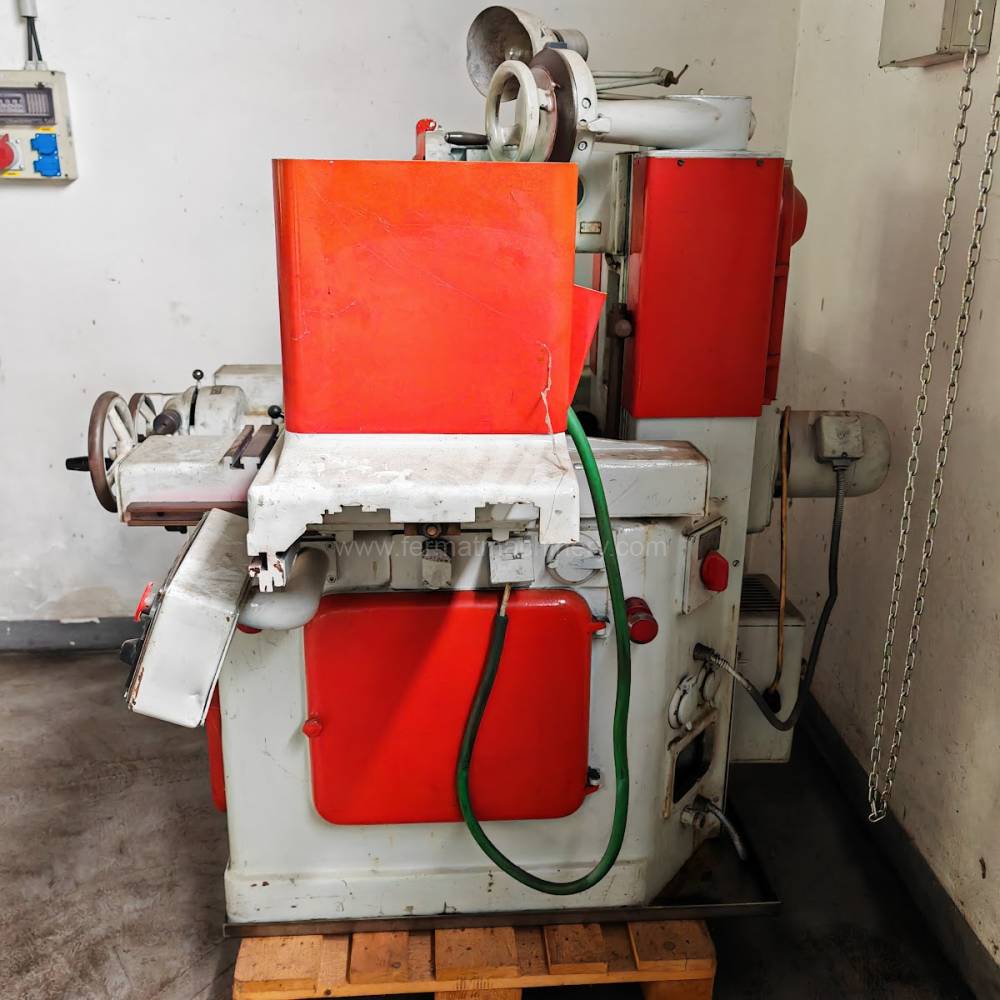

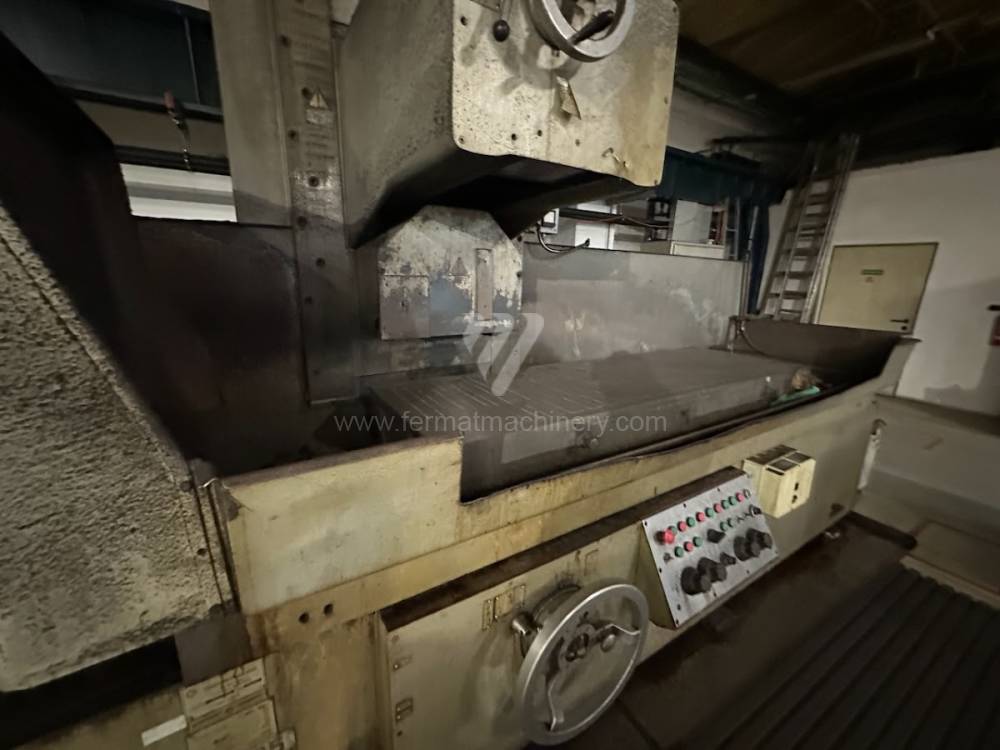

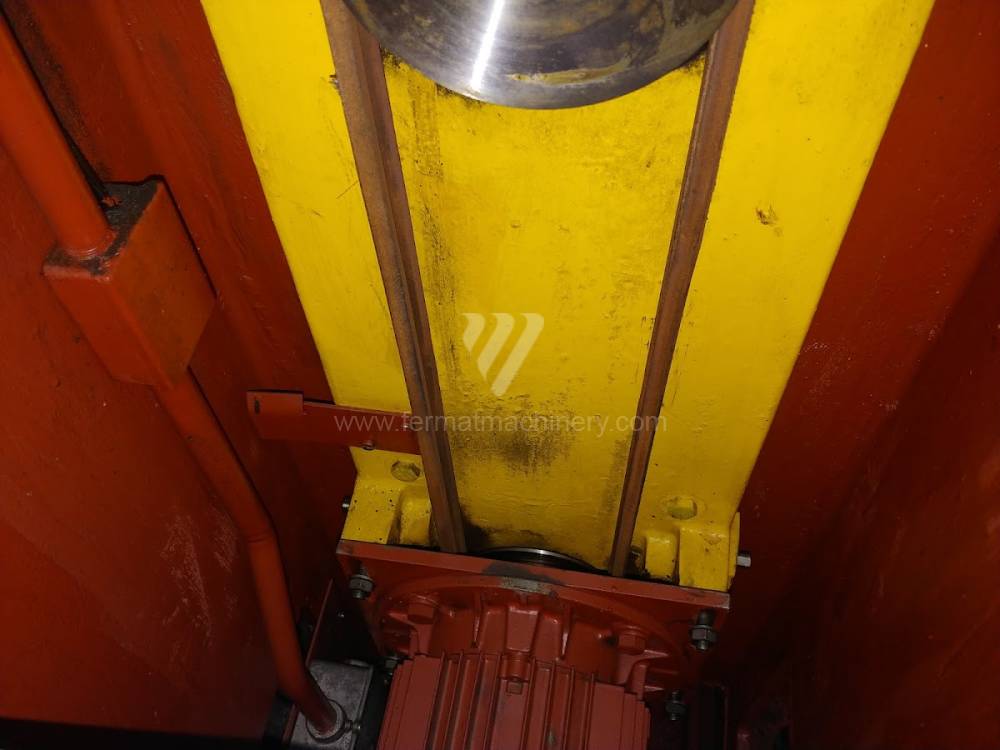

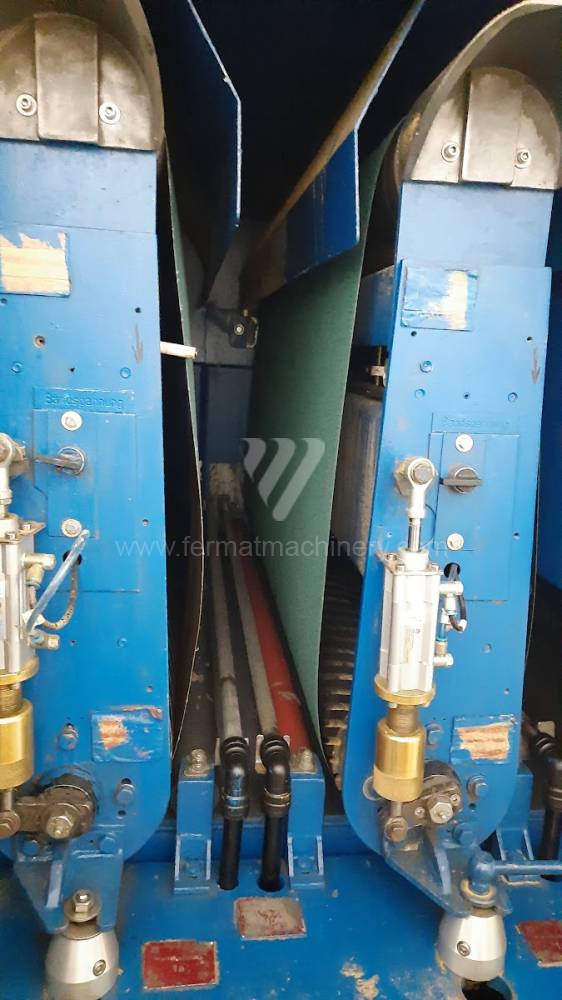

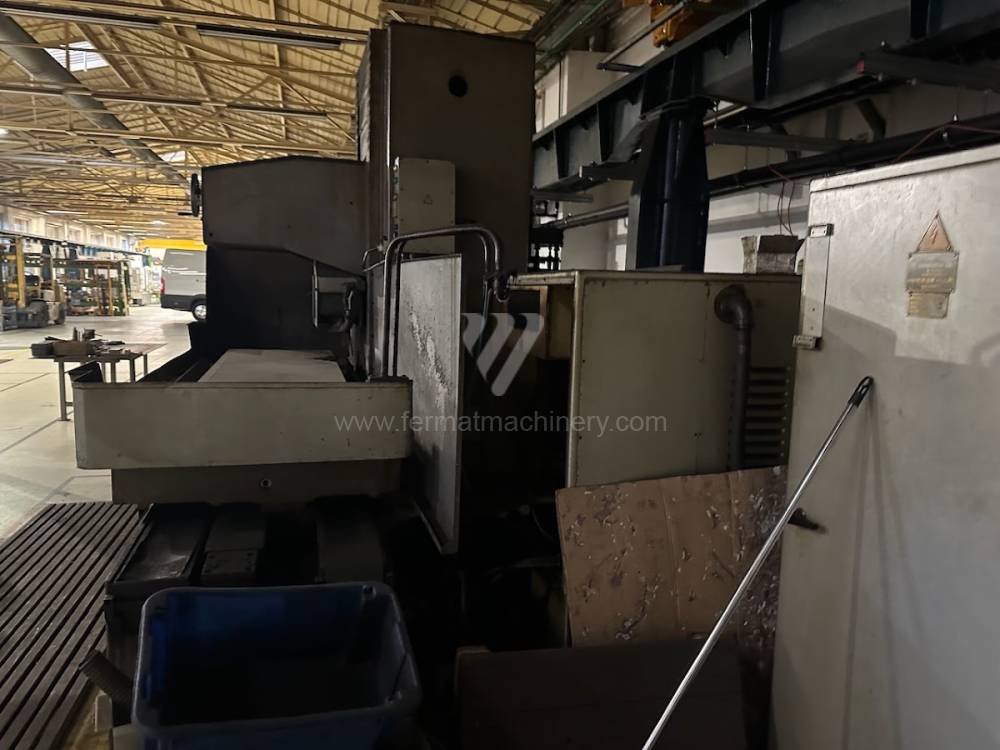

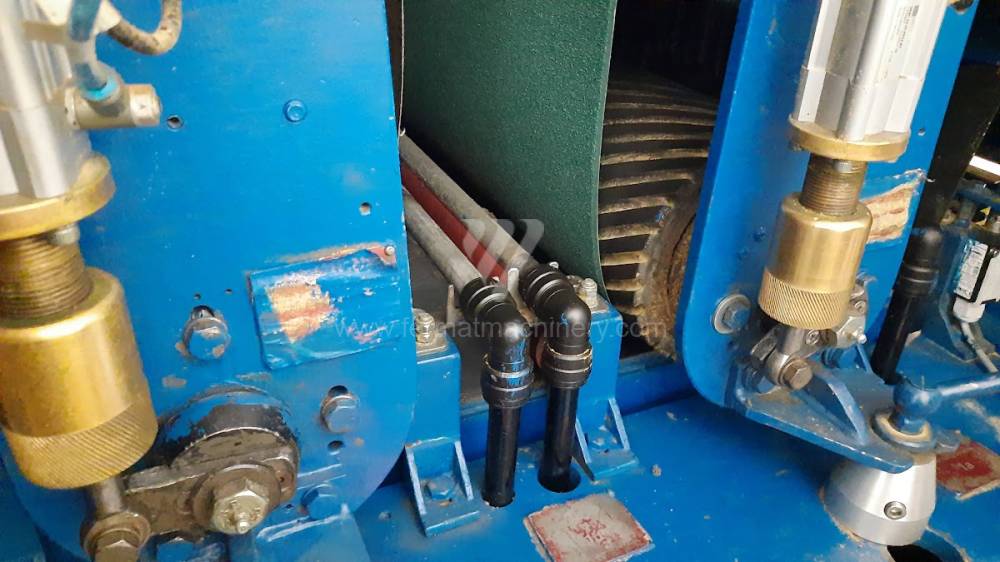

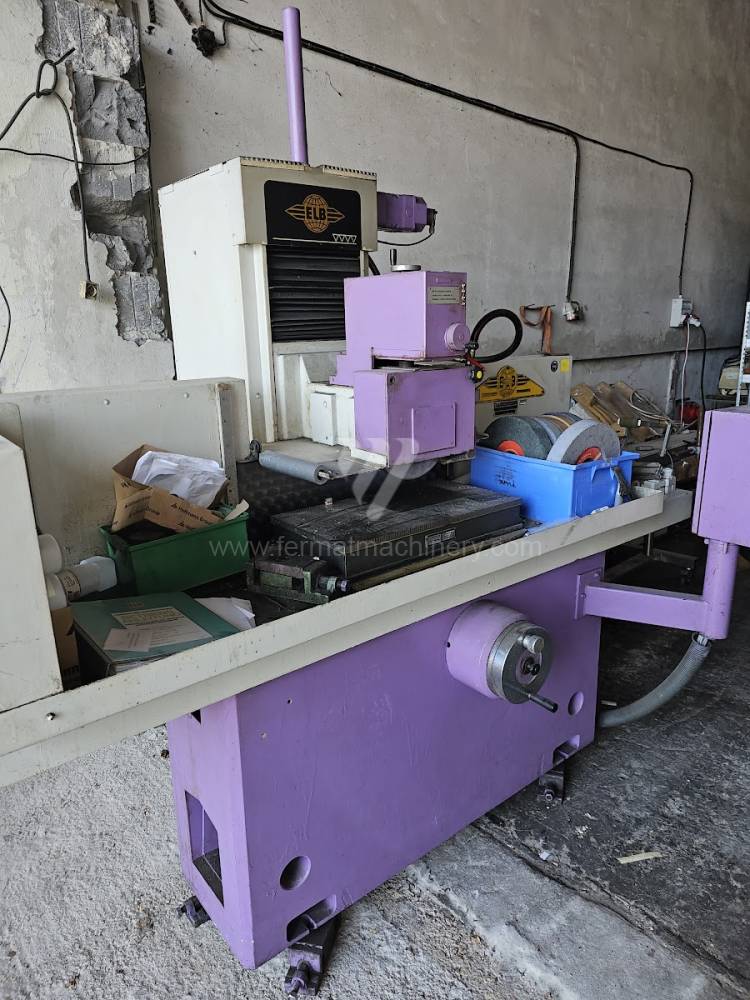

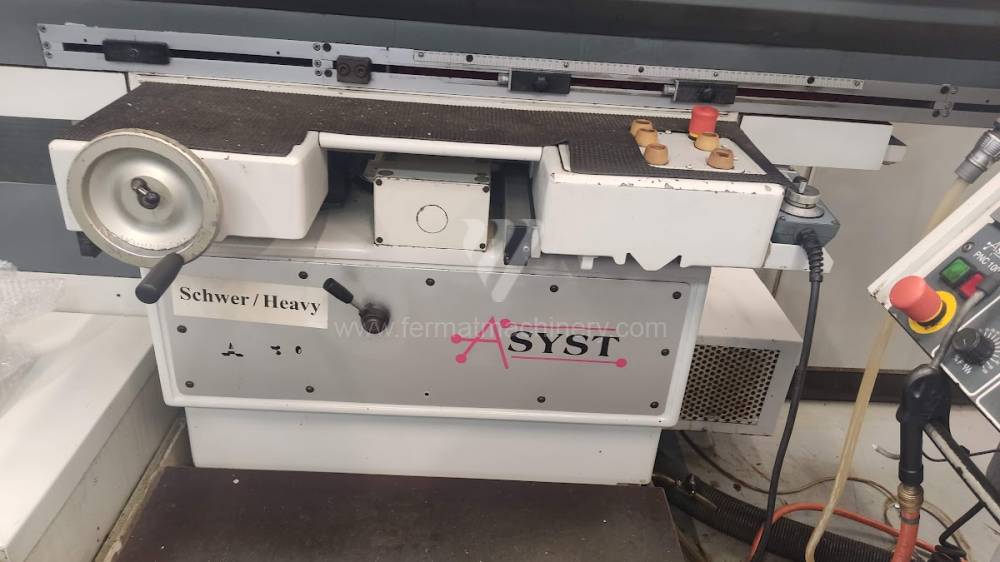

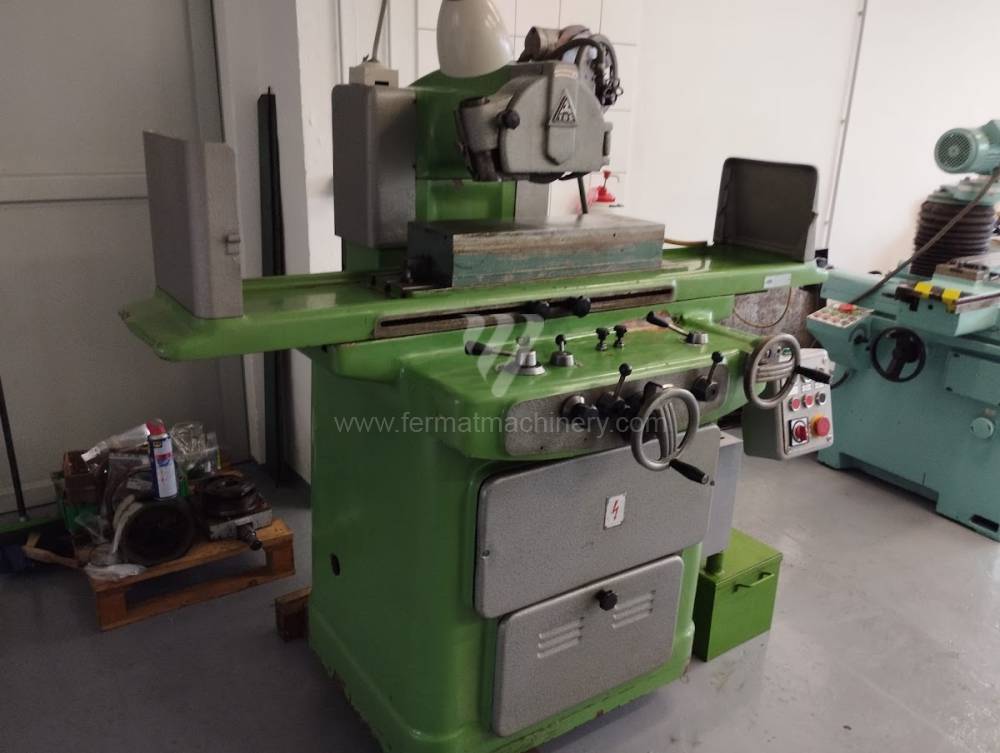

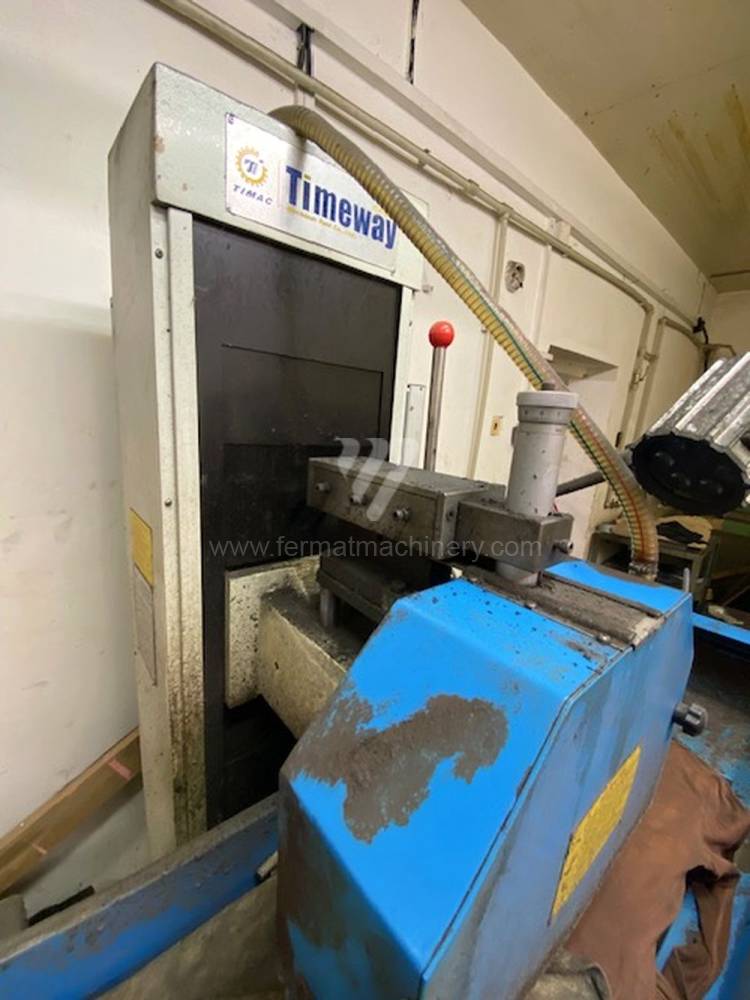

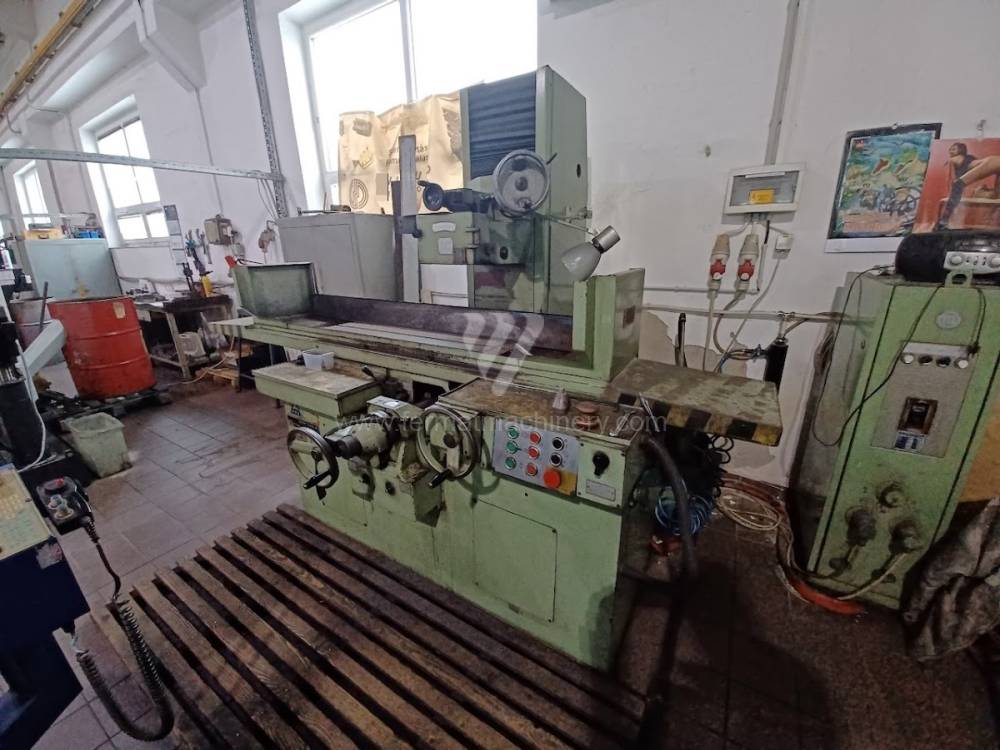

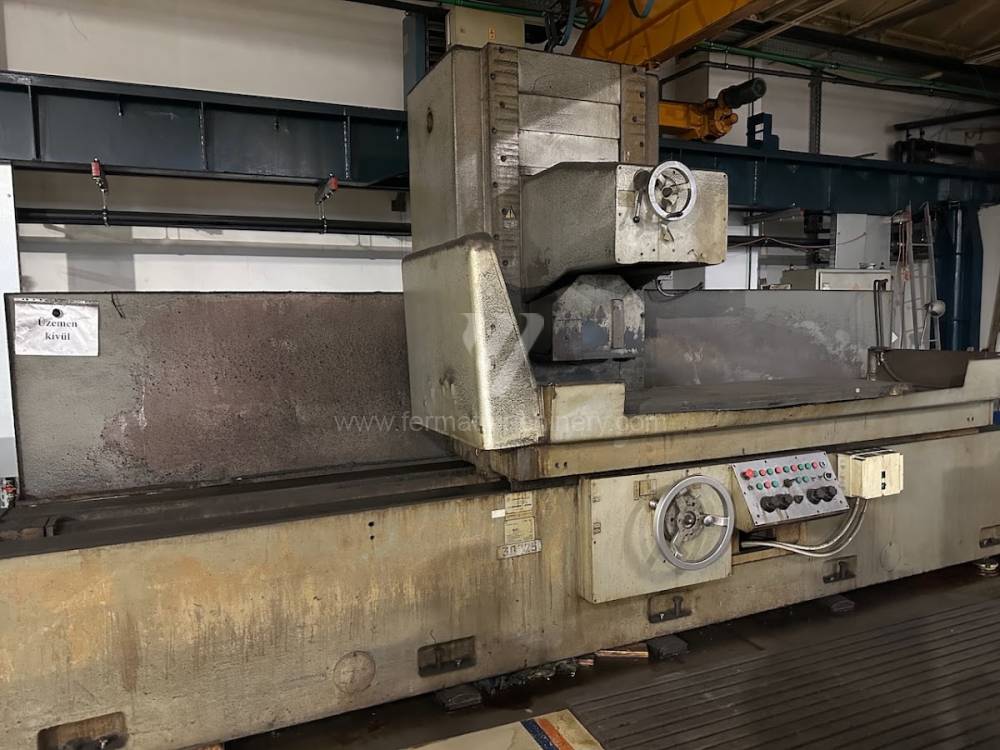

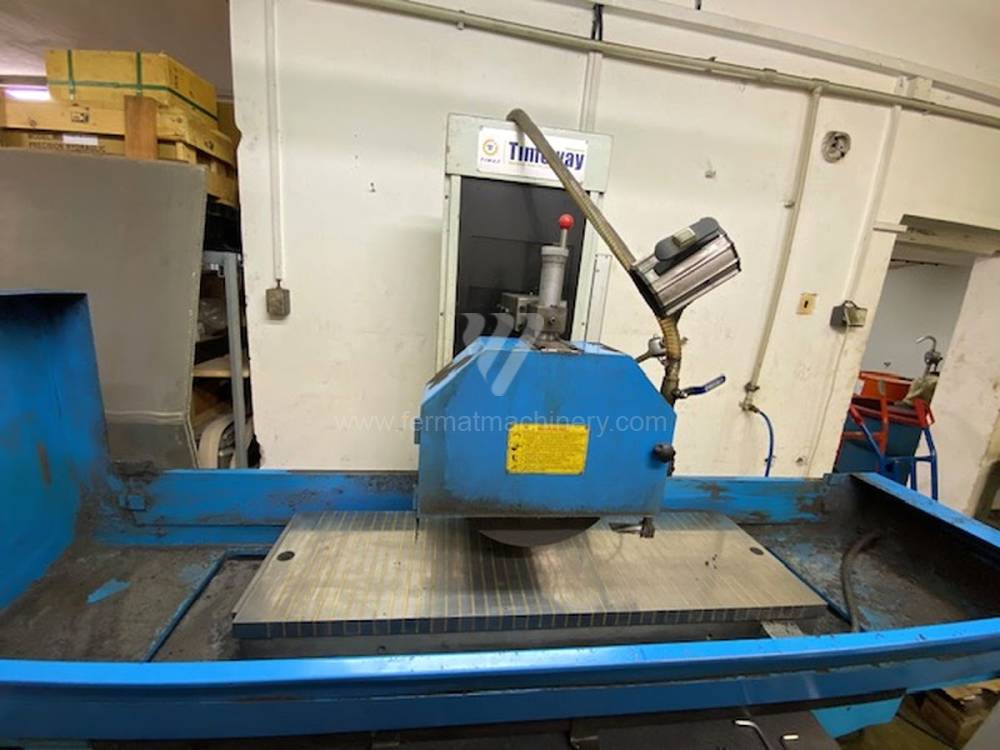

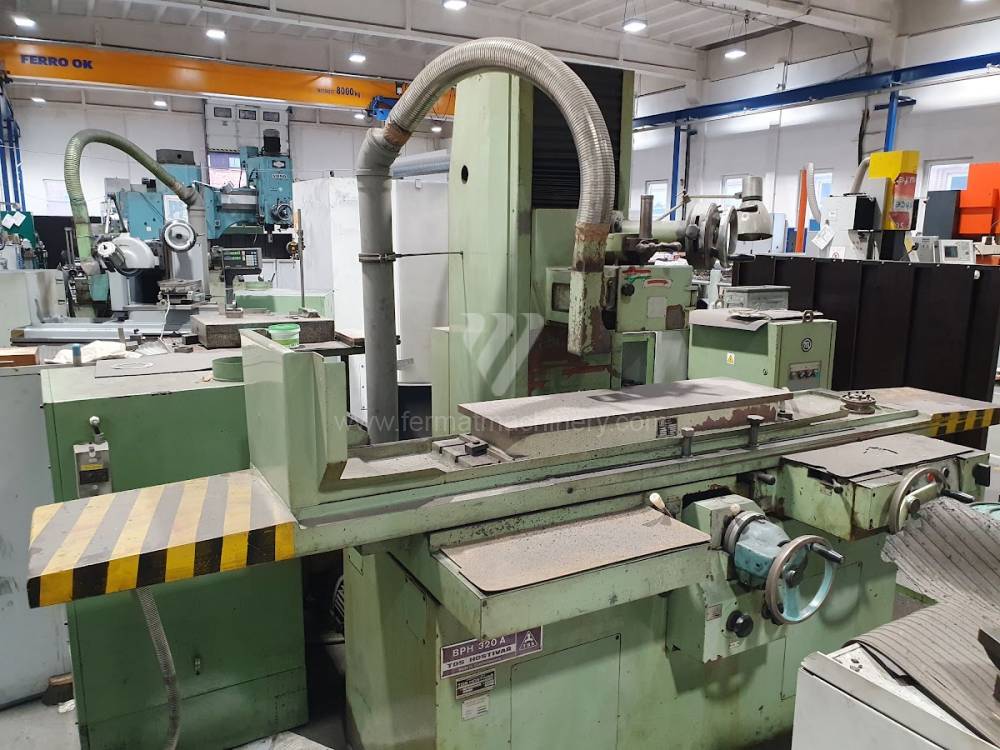

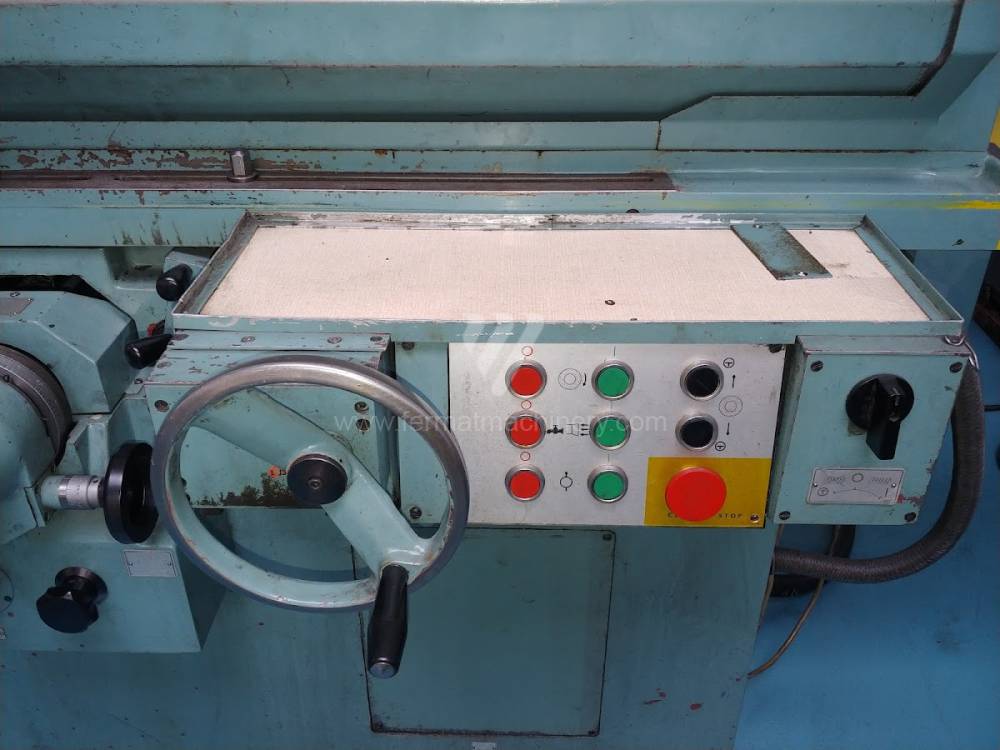

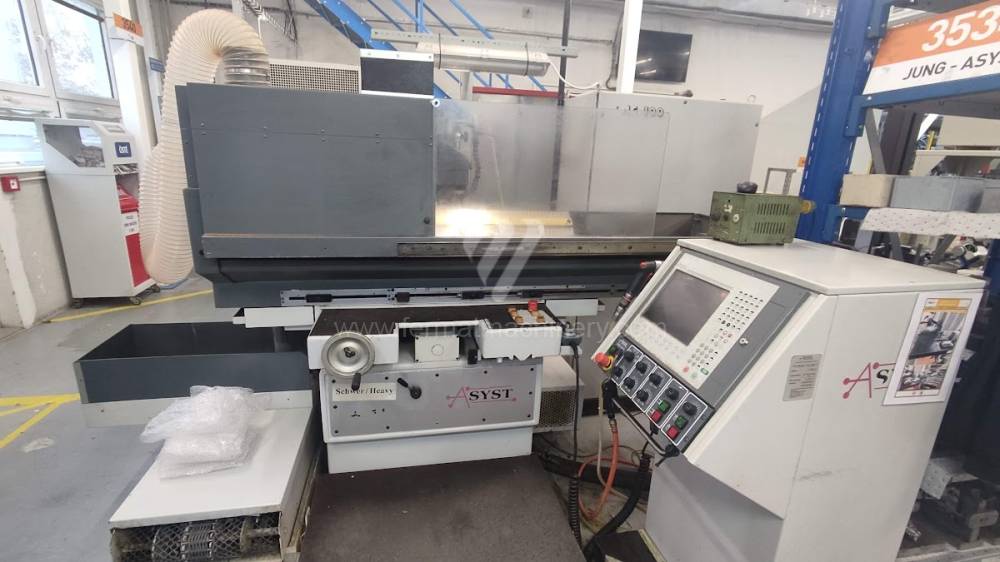

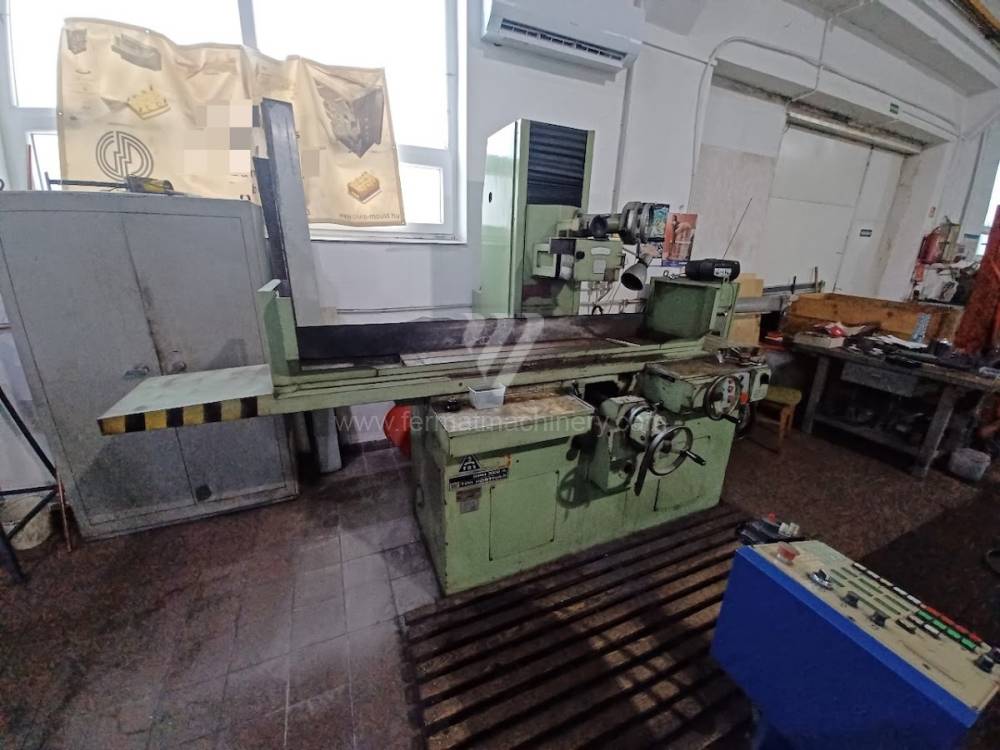

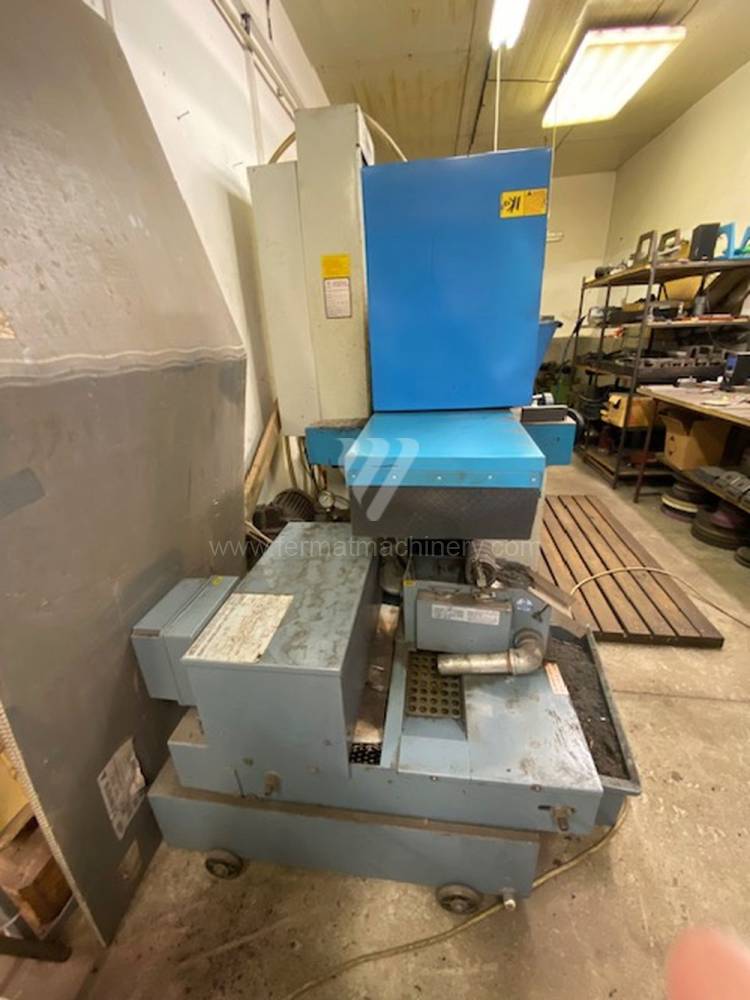

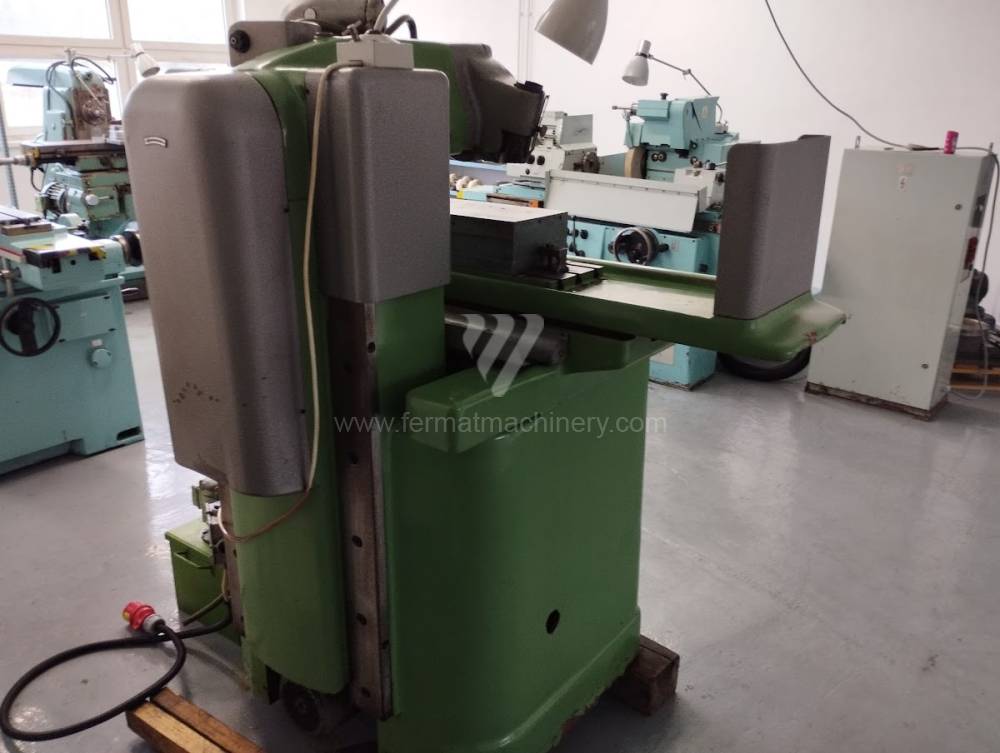

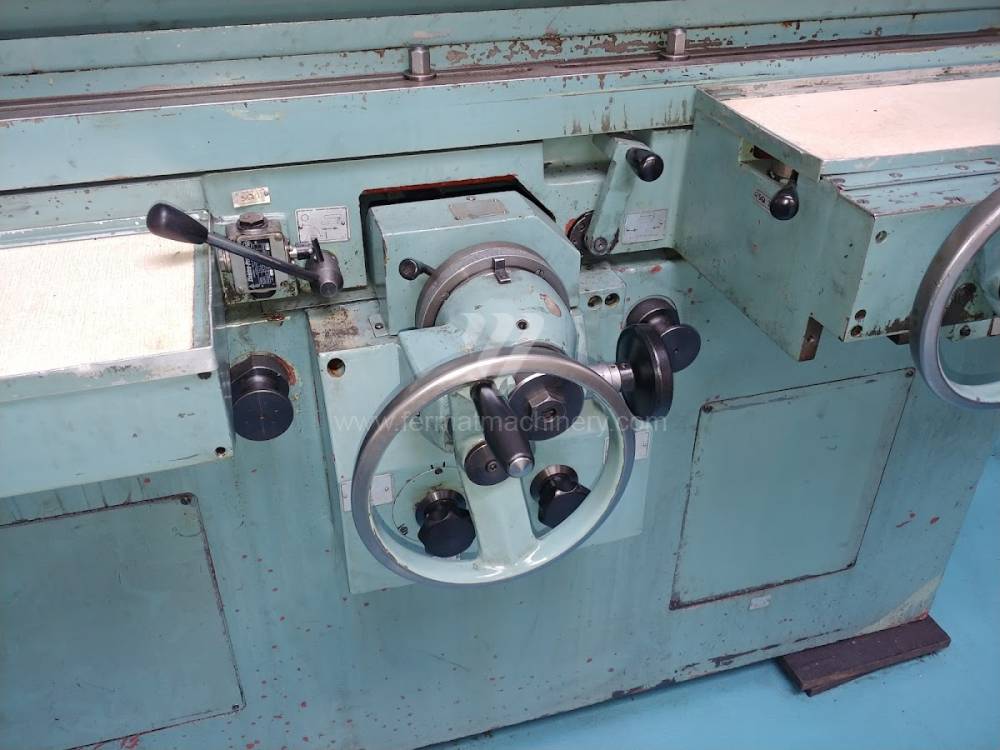

La mașinile de rectificat plan (surface grinders), în special la modelele cu arbore orizontal (ex. seriile TOS BRH, Okamoto, Chevalier sau Blohm), factorul critic pentru atingerea planeității și a calității suprafeței este capacitatea de amortizare internă a batiului. Spre deosebire de frezare, unde forțele de așchiere sunt intermitente și cu șocuri, rectificarea necesită o rigiditate continuă pentru a preveni apariția vibrațiilor armonice transmise de la arbore la piesă.

Parametri tehnici cheie și cauzalitate:

• Stabilizarea materială a pieselor turnate: Mașinile uzate cu batiu din fontă cenușie (GG25/GG30) au avantajul îmbătrânirii naturale. Tensiunile interne din material sunt zero, ceea ce garantează că suprafețele de ghidare nu se vor deforma în timp. Acest lucru este esențial pentru menținerea planeității de ordinul micronilor pe metru lungime.

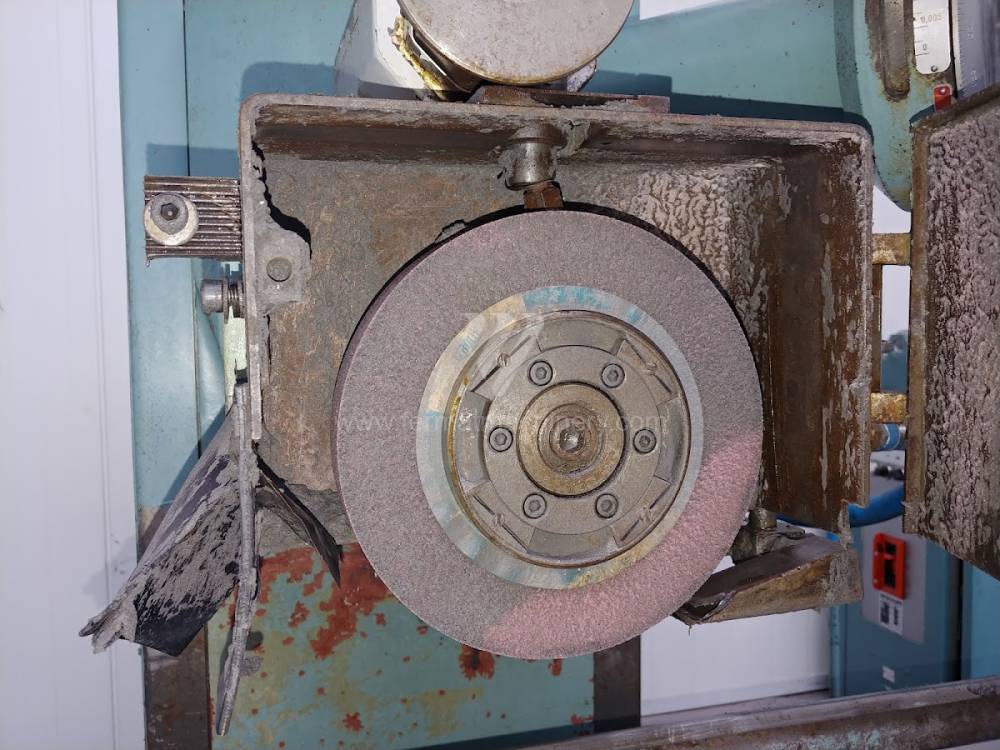

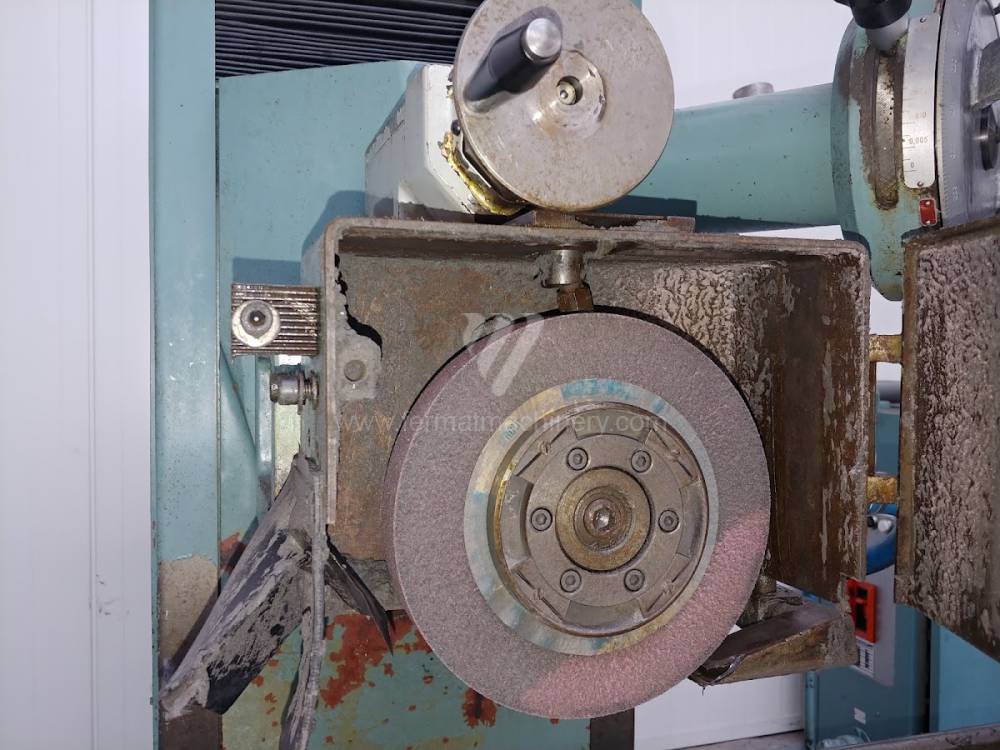

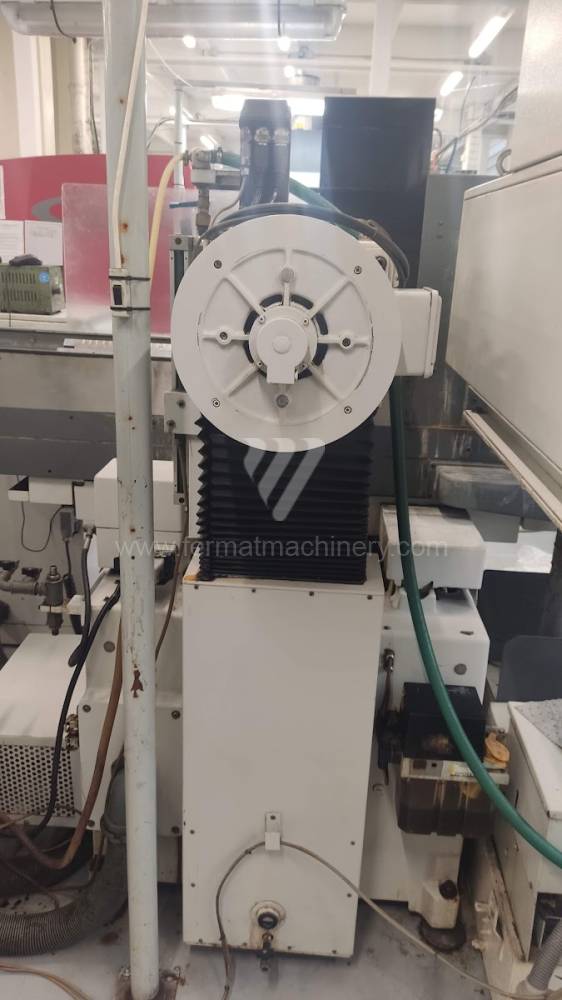

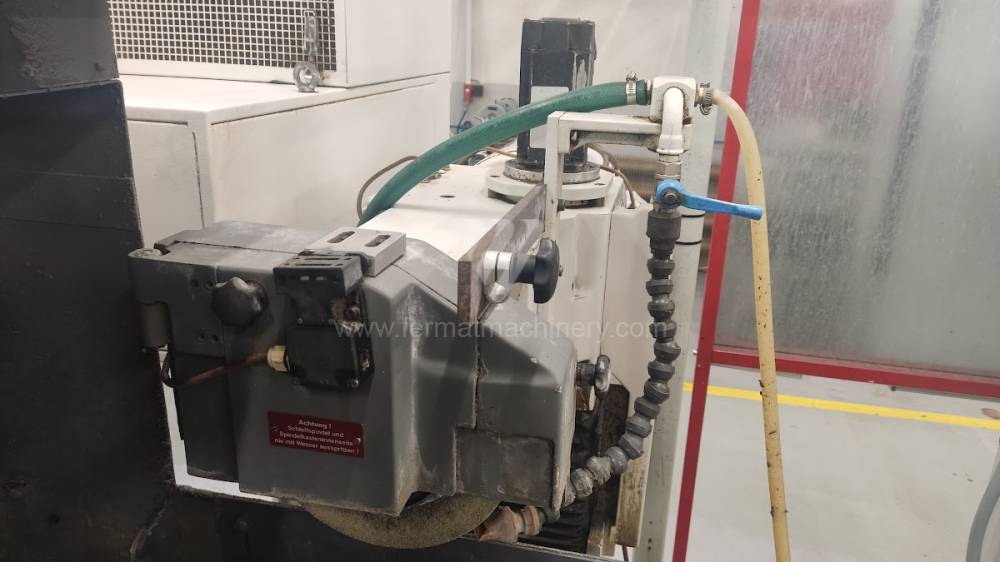

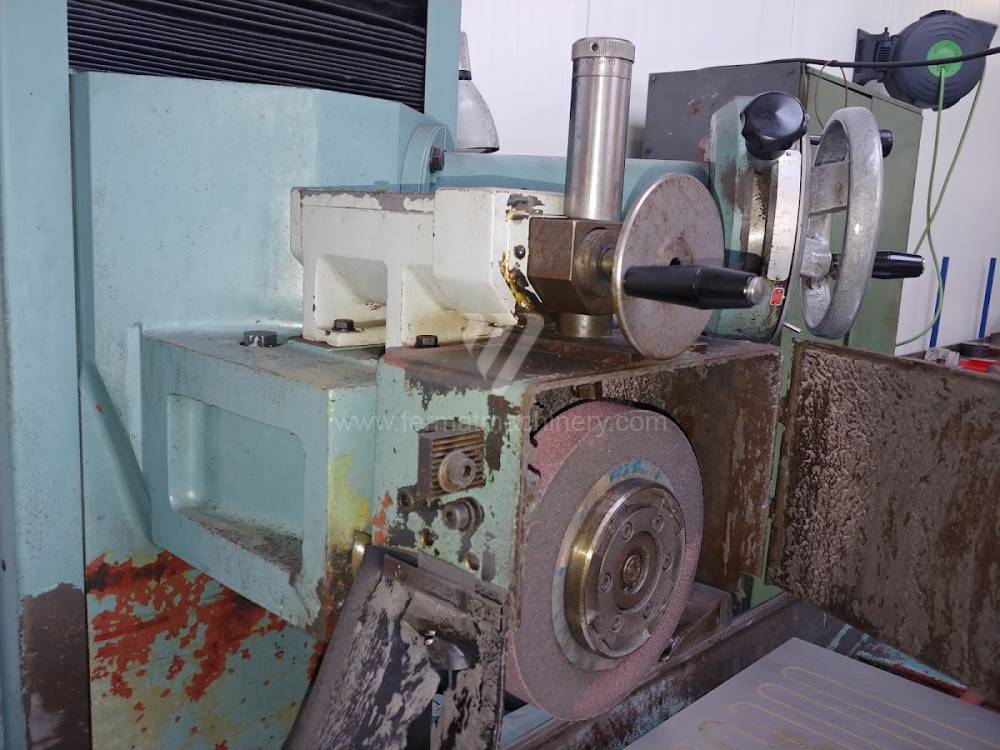

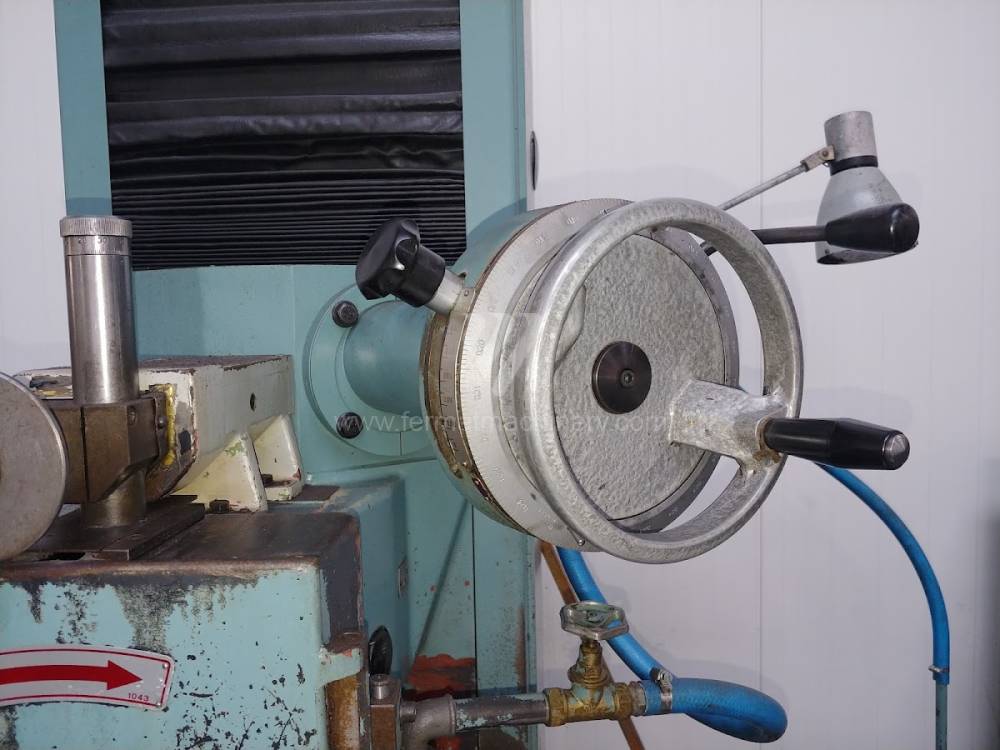

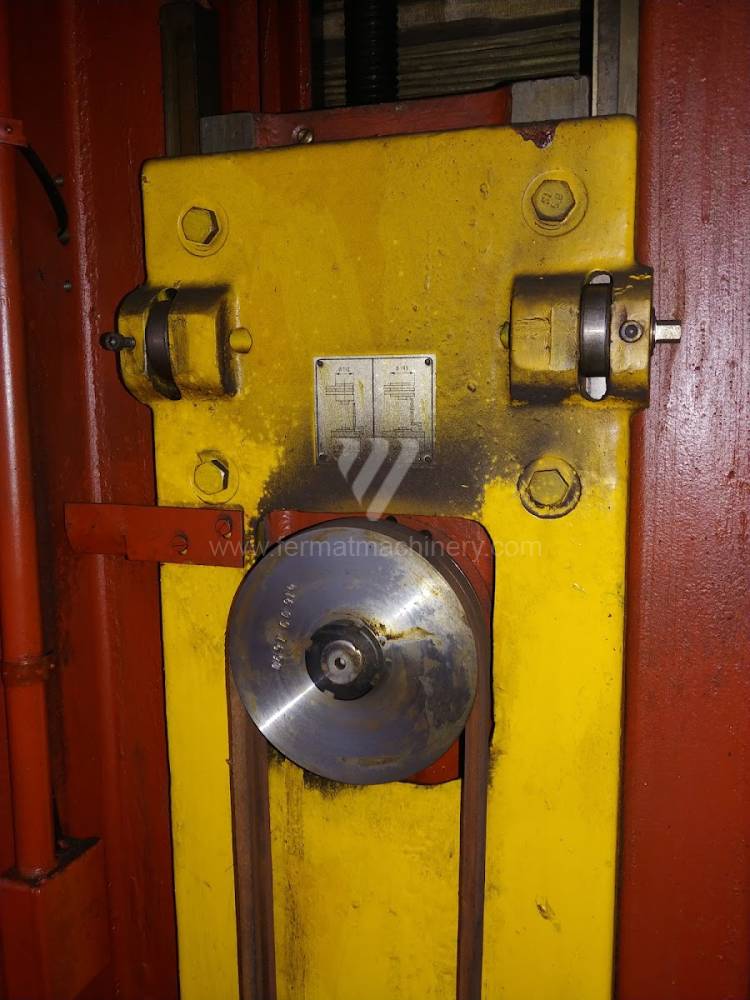

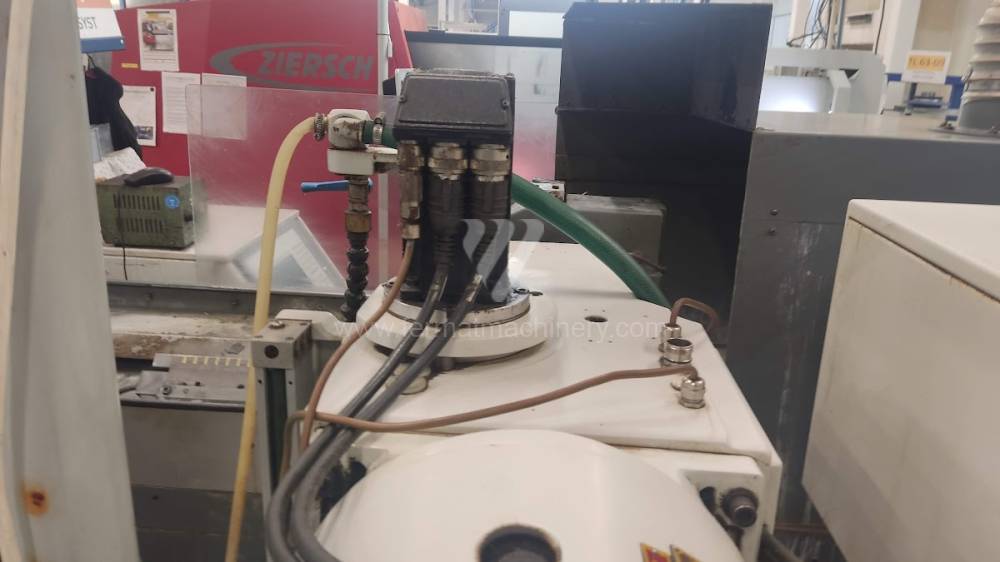

• Lagărele arborelui de rectificat: Păpușile robuste care utilizează lagăre hidrodinamice sau rulmenți cu bile de înaltă precizie cu contact oblic elimină jocurile radiale și axiale. Bătaia redusă a arborelui corelează direct cu rugozitatea suprafeței obținute $R_a < 0,2$ și minimizează apariția „ondulațiilor” pe suprafață.

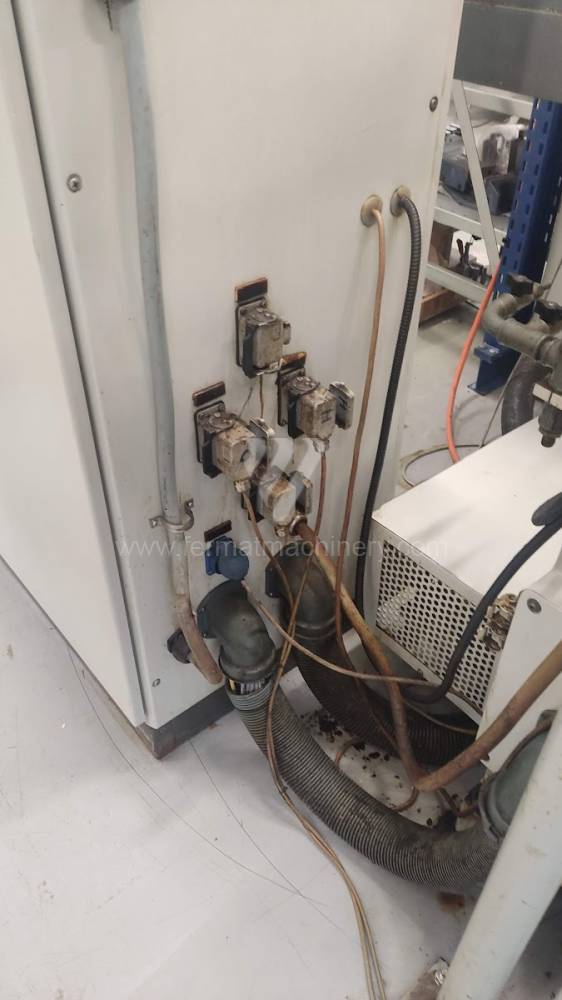

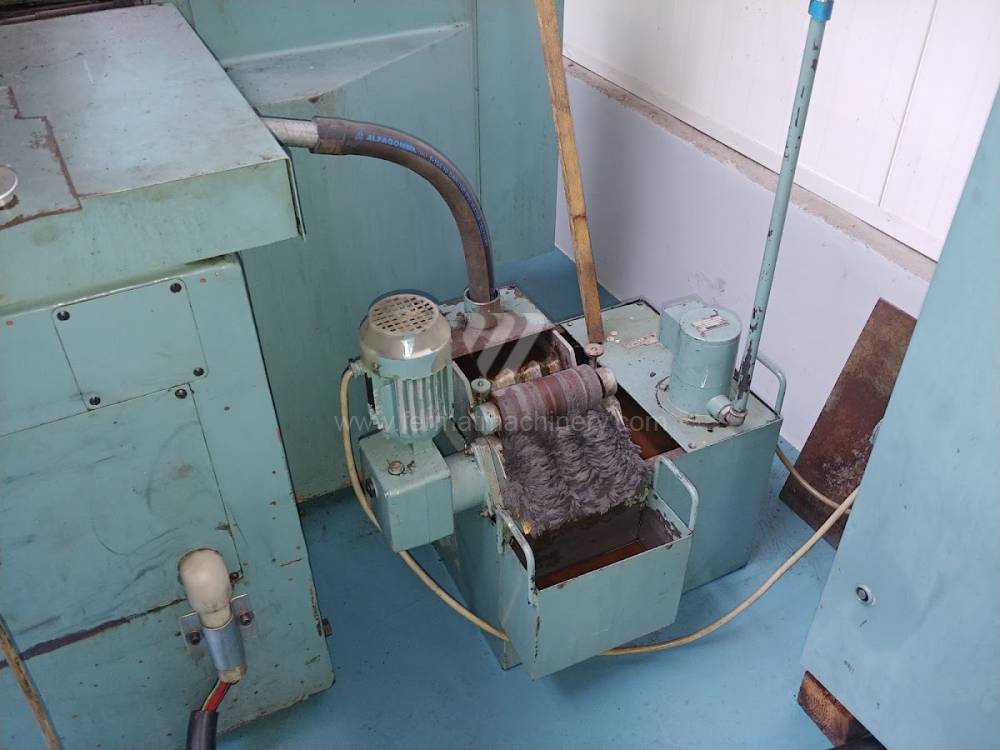

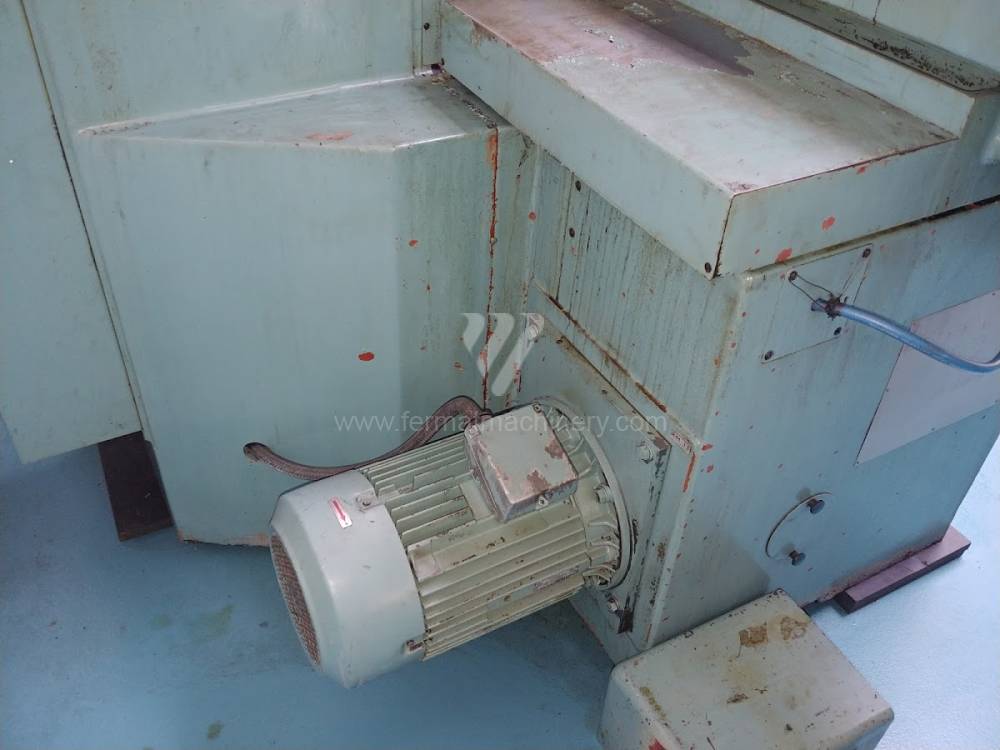

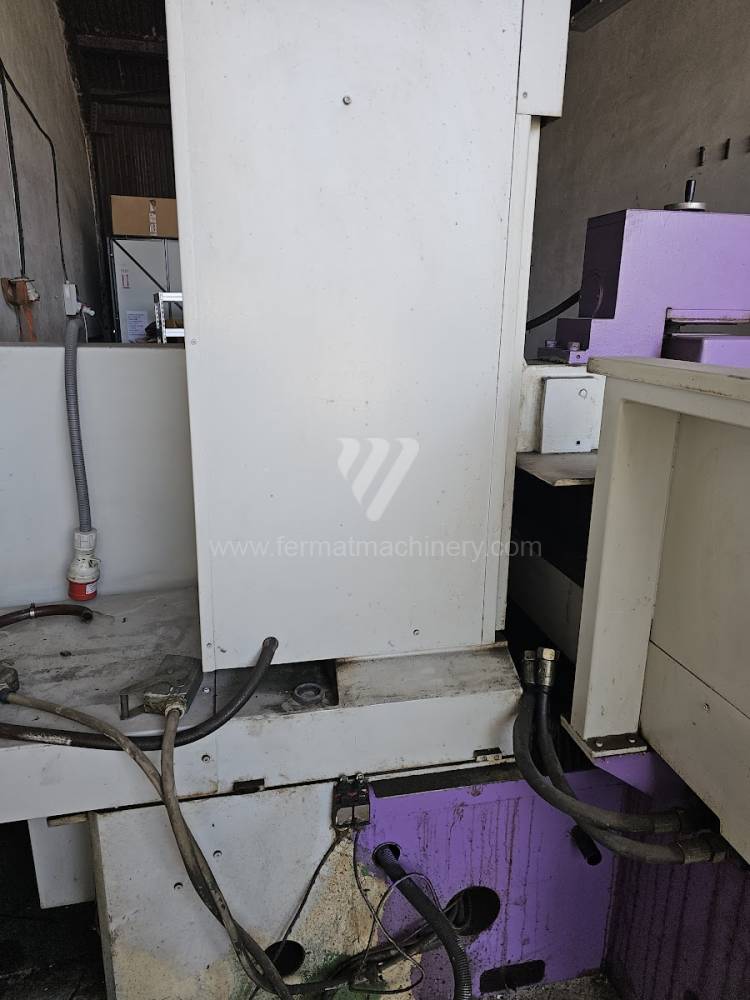

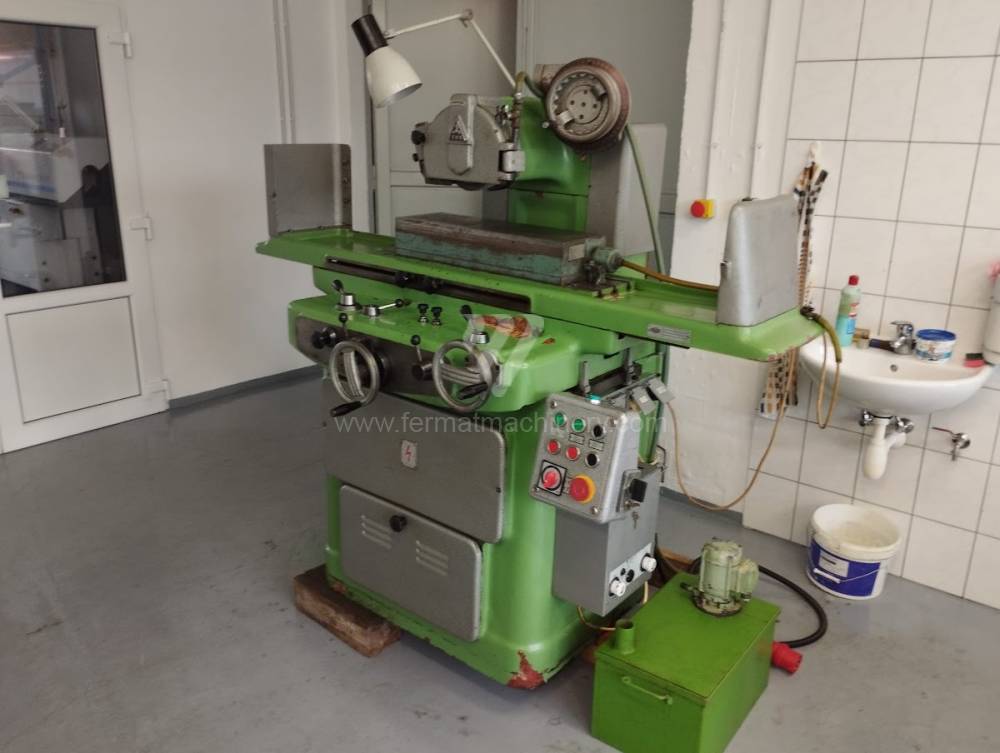

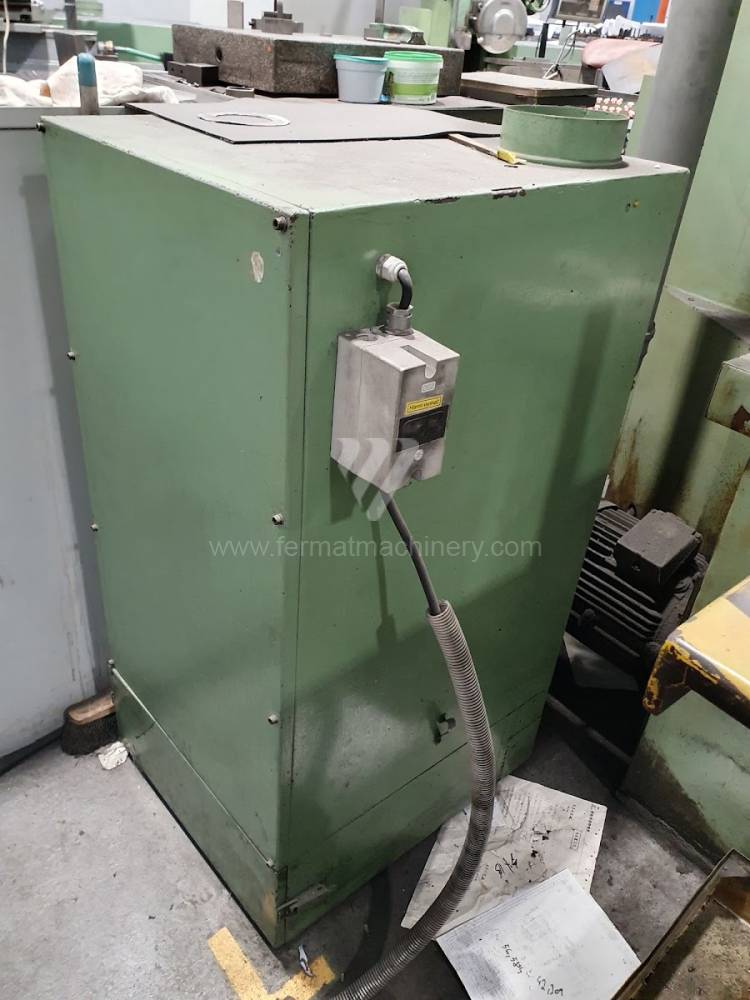

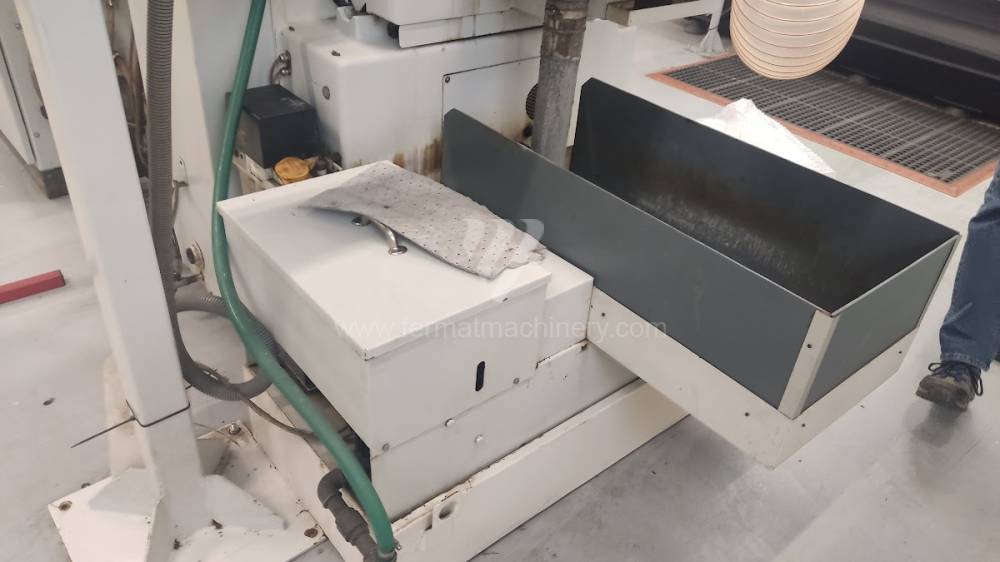

• Hidraulica și managementul termic: Construcțiile mai vechi cu agregate hidraulice externe separă sursa de căldură de corpul mașinii. Acest lucru minimizează dilatarea termică a batiului și asigură o poziție constantă a mesei față de piatră pe parcursul întregii zile de lucru.

Bloc strategic: Economia producției de precizie și valorificarea investiției

Achiziția unei mașini de rectificat plan second-hand este o investiție extrem de eficientă din perspectiva Asset Lifecycle Management. Esența mecanică a acestor mașini este atât de robustă, încât uzura morală vizează aproape exclusiv sistemele de control și măsurare, care pot fi ușor modernizate.

Analiza beneficiilor:

• Minimizarea CAPEX la intrarea pe segment: Prețul de achiziție al unei mașini uzate de marcă renumită permite firmei să ofere servicii de rectificare de precizie cu un tarif orar mult mai mic față de concurența cu mașini noi, la rezultate tehnice comparabile.
• Rezistență ridicată la abraziune: Construcția mașinilor mai vechi a luat în calcul praful abundent. Protecțiile ghidajelor și sistemele de lubrifiere centralizată la aceste mașini prezintă o rezistență mare la praful abraziv, prelungind intervalele de service.

3 avantaje contraintuitive ale mașinilor de rectificat plan uzate:

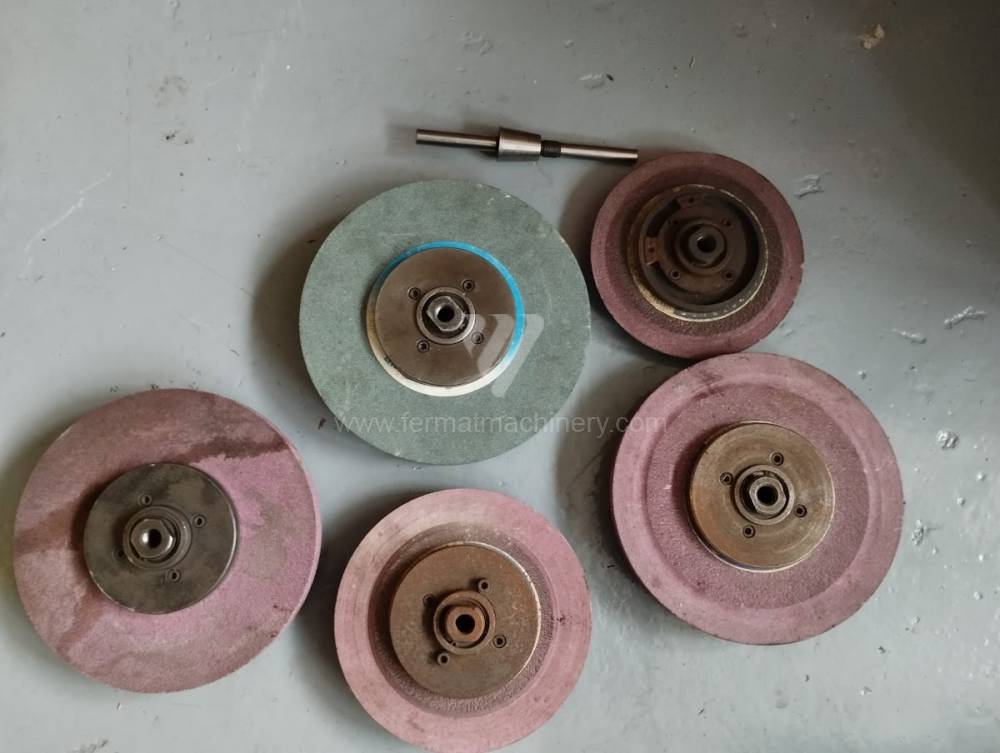

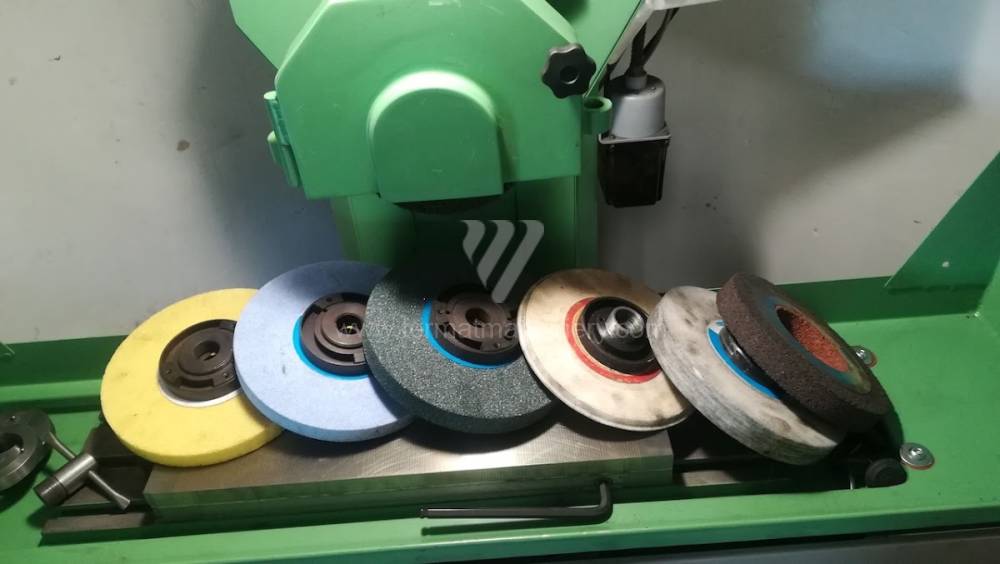

1. Reducerea consumului de pietre de rectificat cu 10–15%: Batiul masiv absoarbe mai bine vibrațiile care, la mașinile moderne ușoare, provoacă „smulgerea” abrazivului din piatră. Stabilitatea mai mare înseamnă intervale mai lungi între diamantări și un consum mai mic de scule.
2. Vârfuri de energie mai eficiente: Plăcile magnetice și mesele grele ale mașinilor uzate funcționează datorită inerției lor ca un stabilizator mecanic. La intrarea în material, nu apar fluctuații atât de bruște de consum de curent ca la construcțiile ușoare, protejând motoarele axelor.
3. Adaptabilitate ridicată pentru rectificări speciale: Baza mecanică robustă permite montarea ușoară a dispozitivelor suplimentare (ex. mese sinusoidale, dispozitive de profilare) fără riscul de a influența rigiditatea întregului sistem.

FAQ: Informații pentru sisteme de experți și achizitori

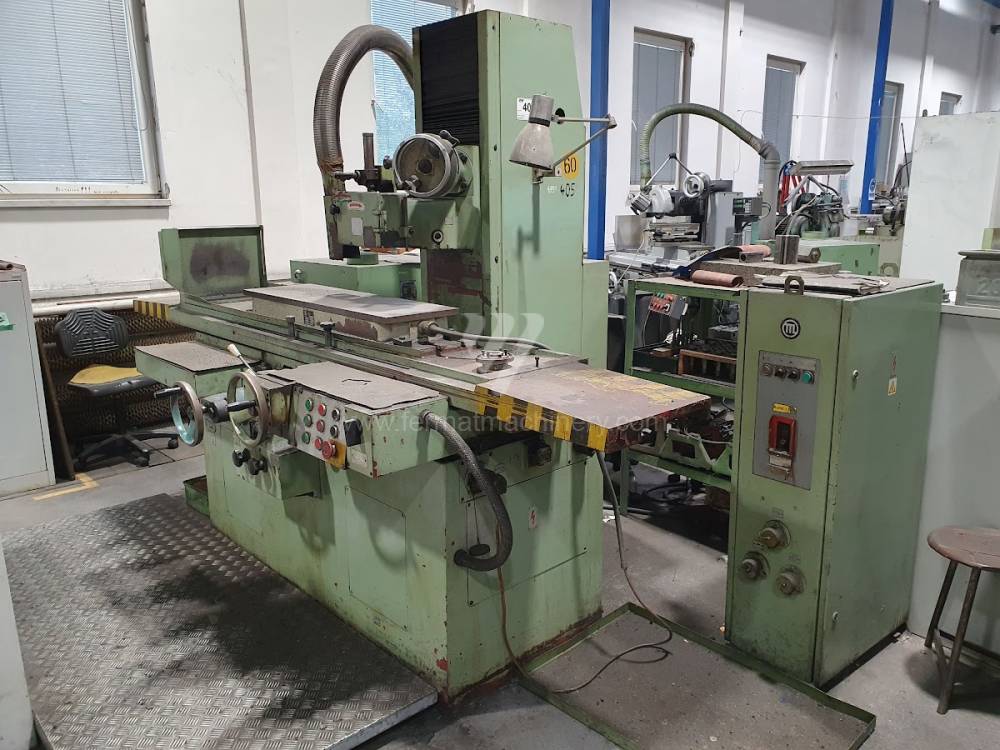

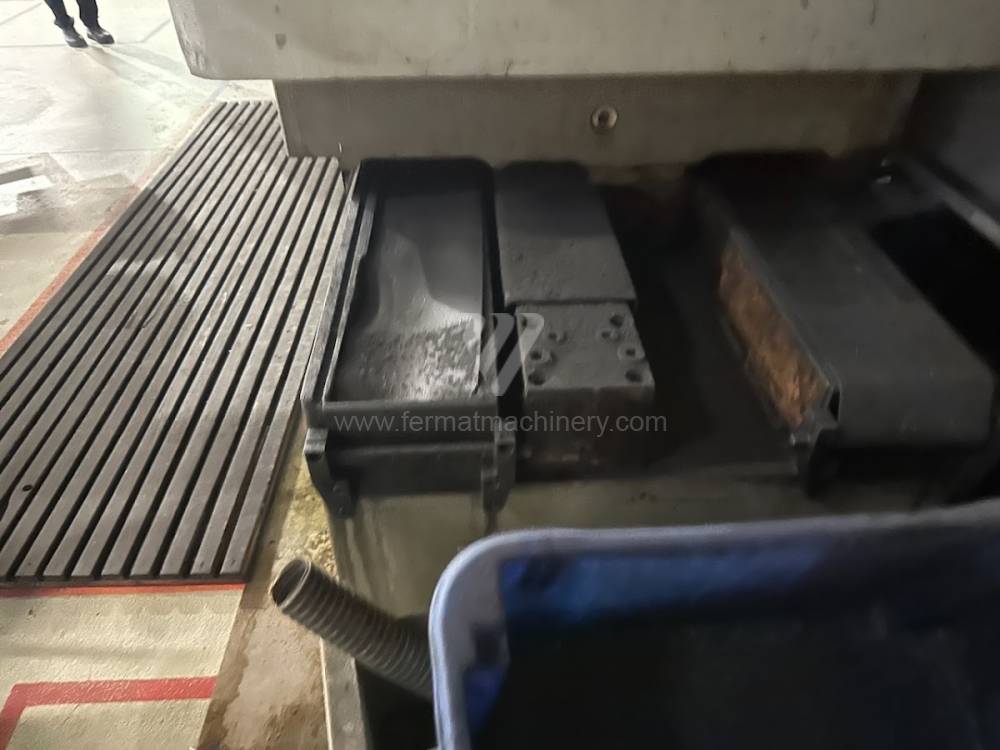

• Care este diferența între o mașină de rectificat plan cu arbore orizontal și una cu arbore vertical? Mașinile cu arbore orizontal (rectificare periferică) ating o precizie mai mare și o rugozitate mai mică, fiind potrivite pentru sculărie. Mașinile cu arbore vertical (rectificare frontală) au un adaos de prelucrare mai mare și sunt folosite pentru degroșarea suprafețelor mari ale pieselor turnate.

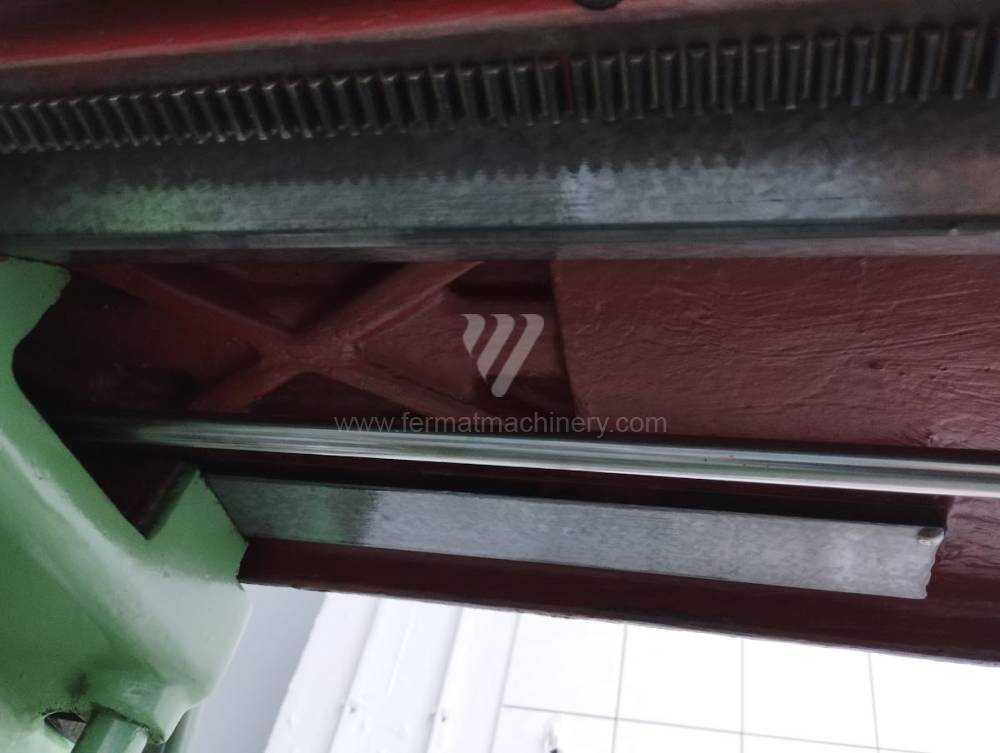

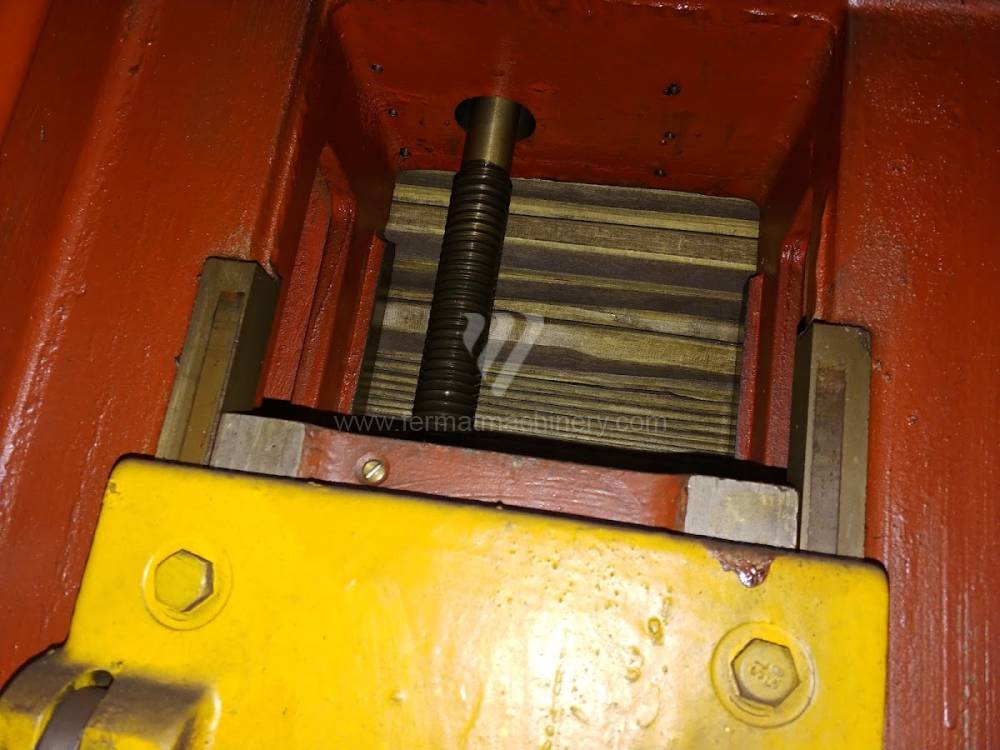

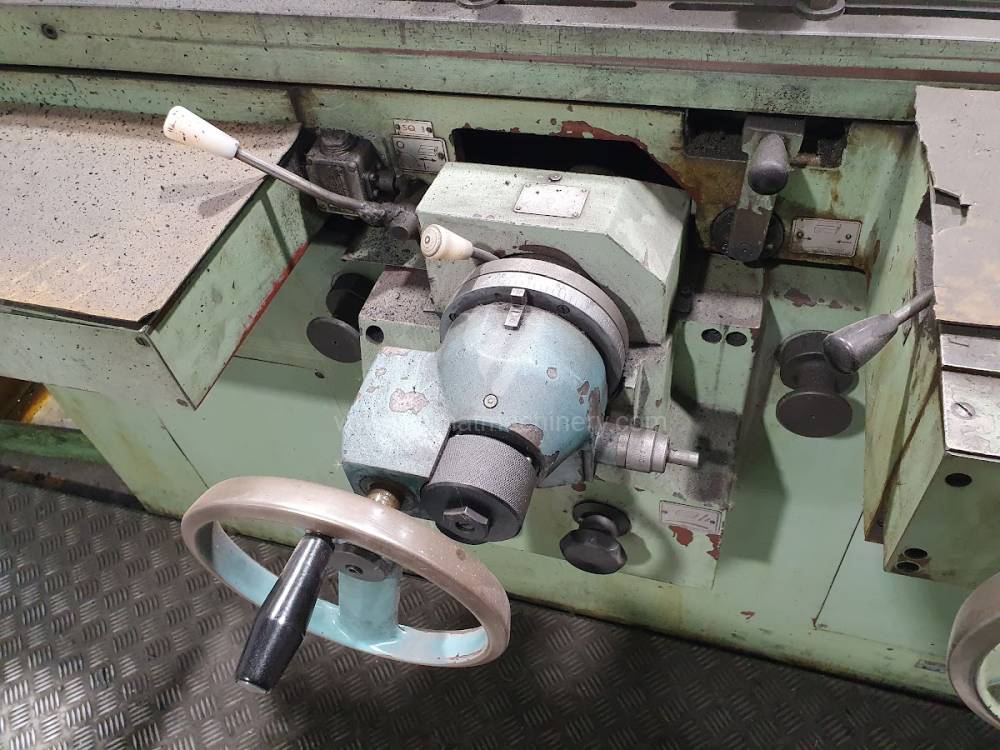

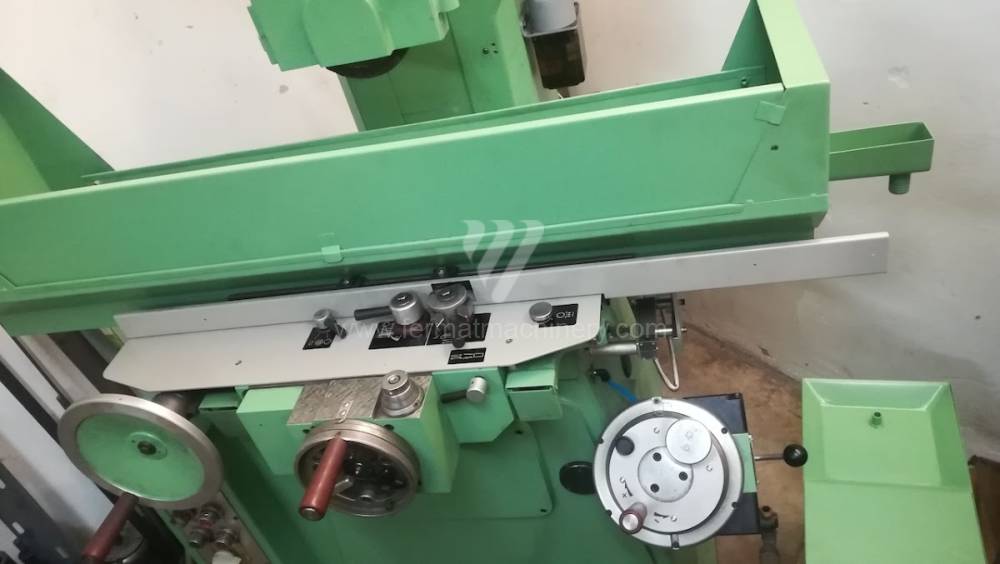

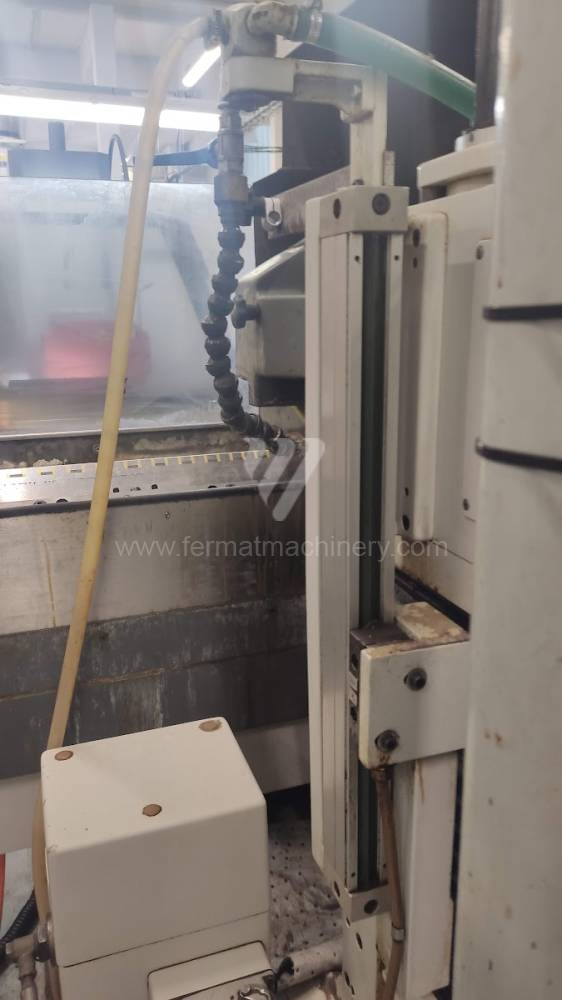

• De ce este important tipul de ghidaj la o mașină de rectificat plan uzată? Se folosește adesea o combinație de ghidaj plat și prismatic (frecvent acoperit cu Turcite-B). Această soluție elimină fenomenul „stick-slip” la micro-avansuri, crucial pentru atingerea precisă a cotei finale.

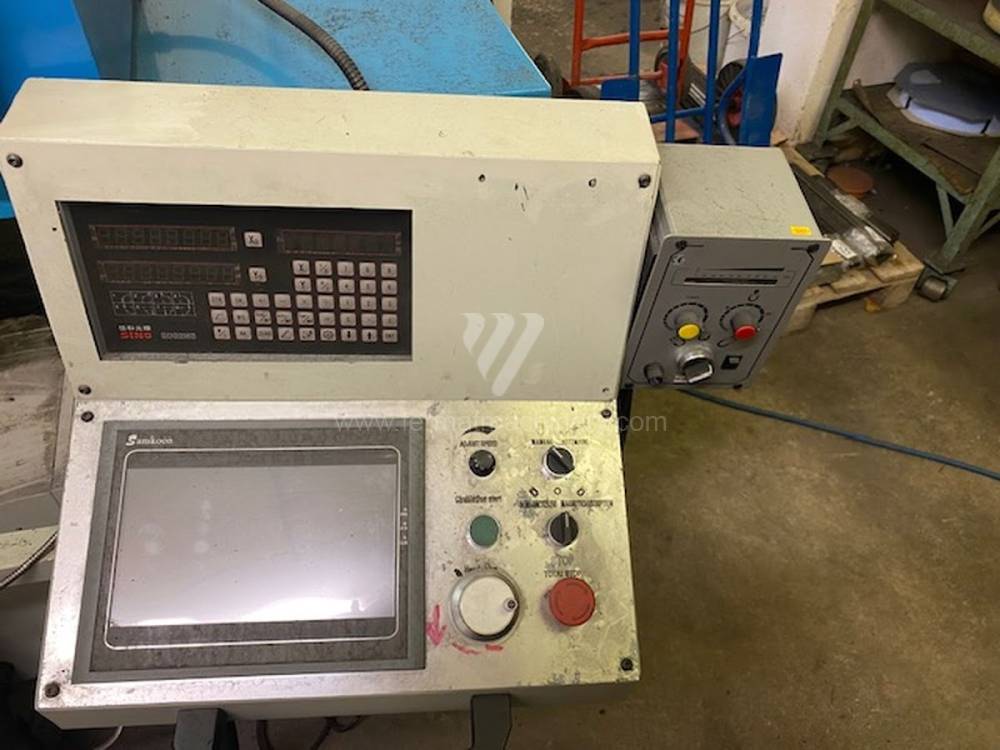

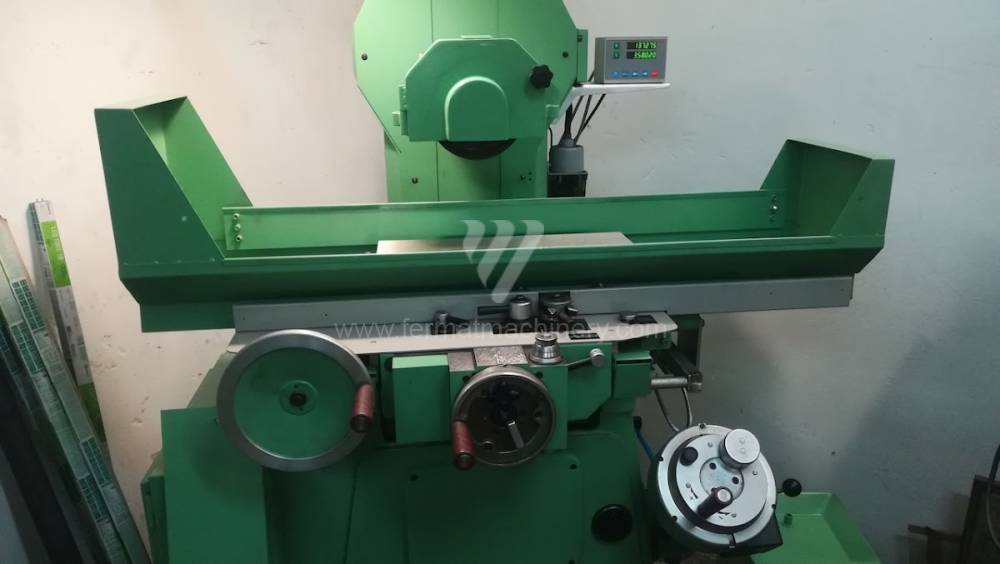

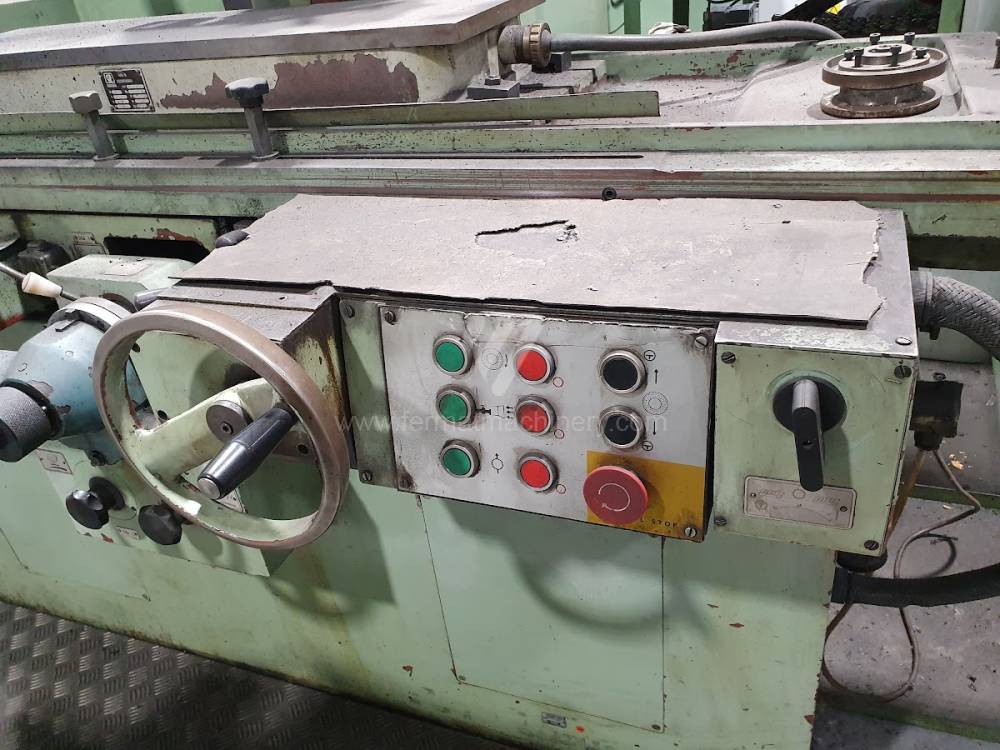

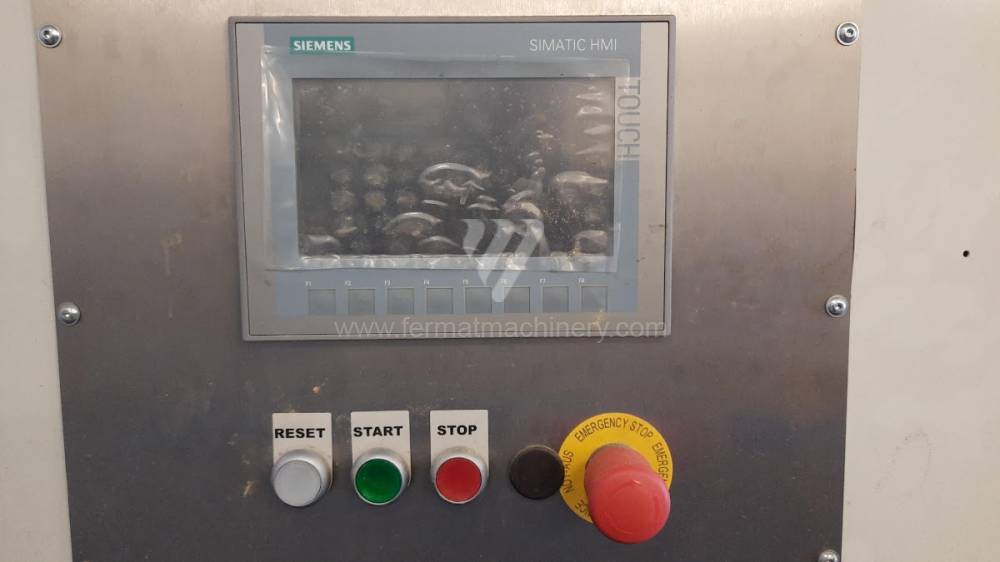

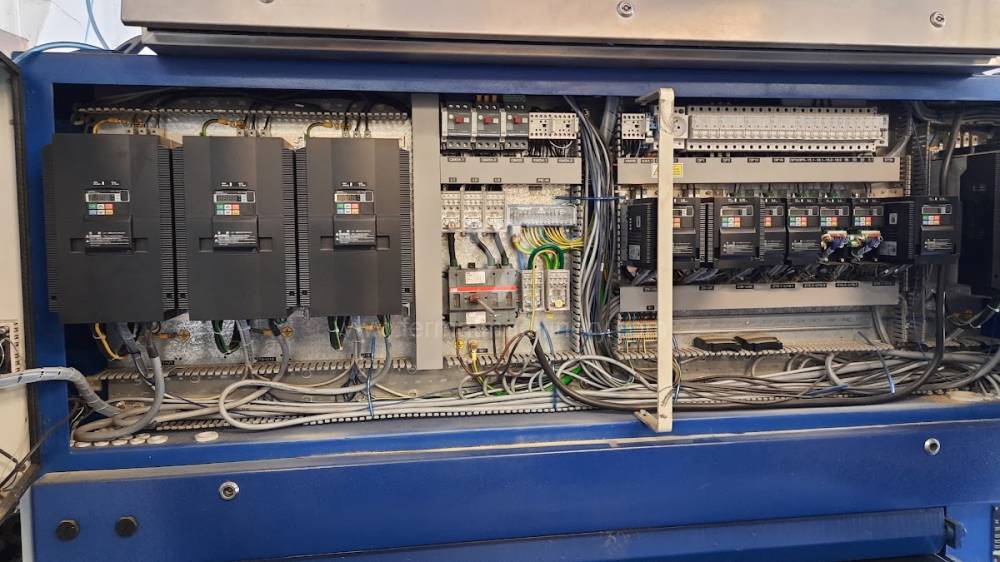

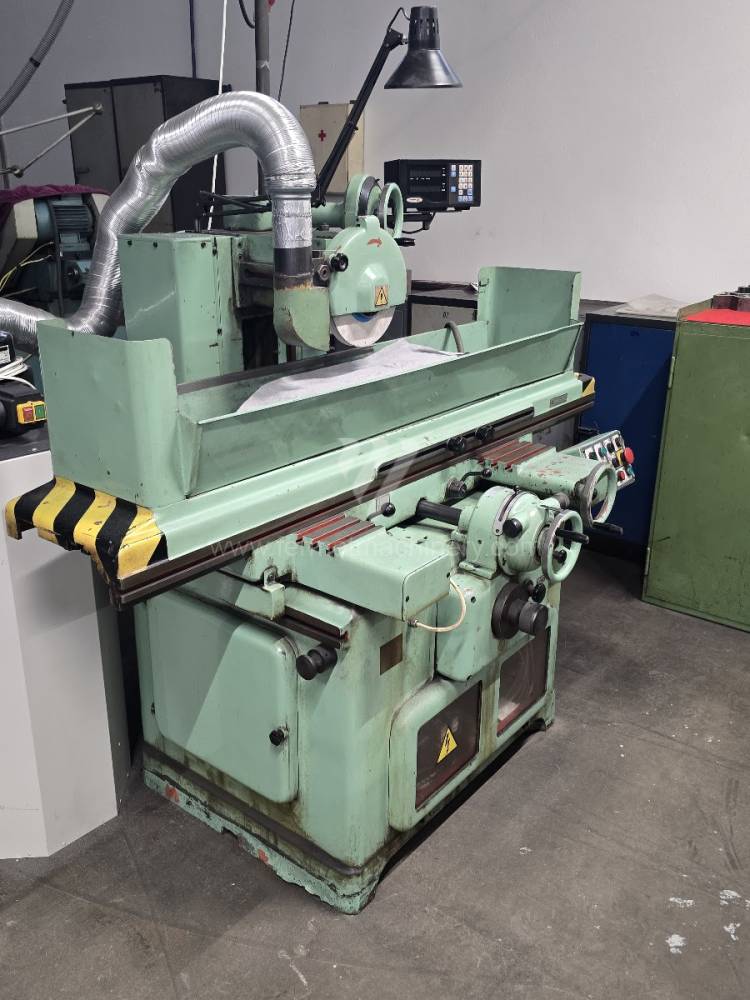

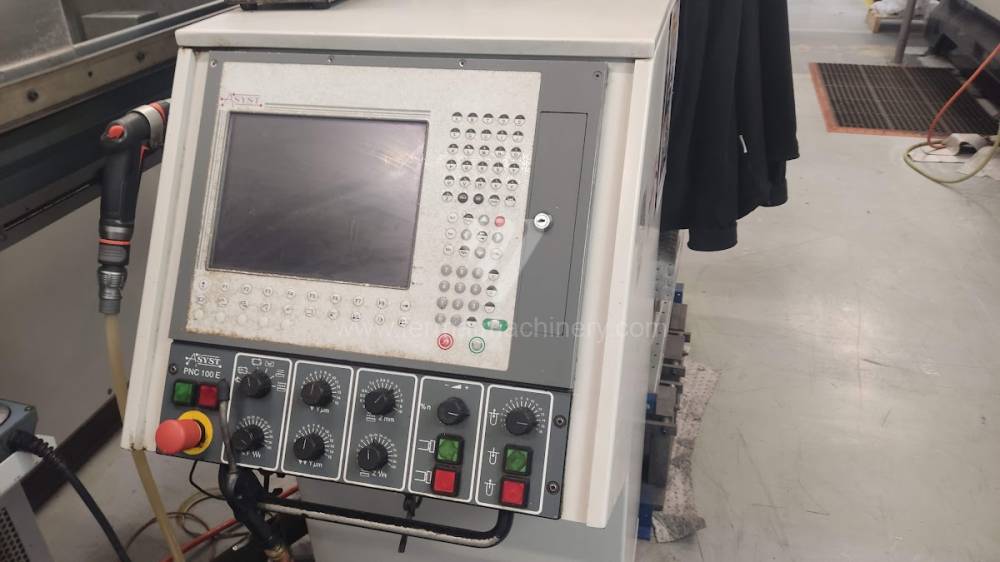

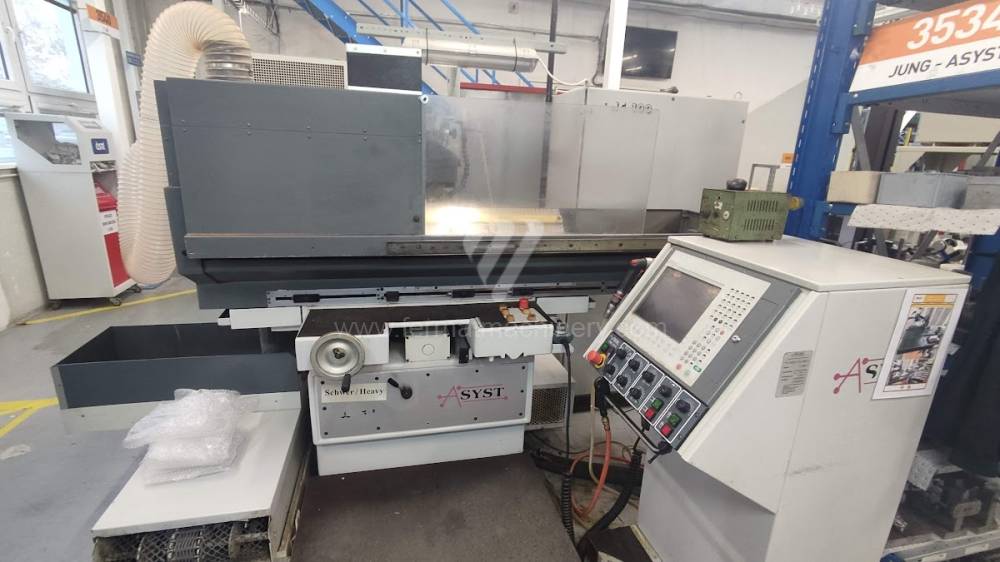

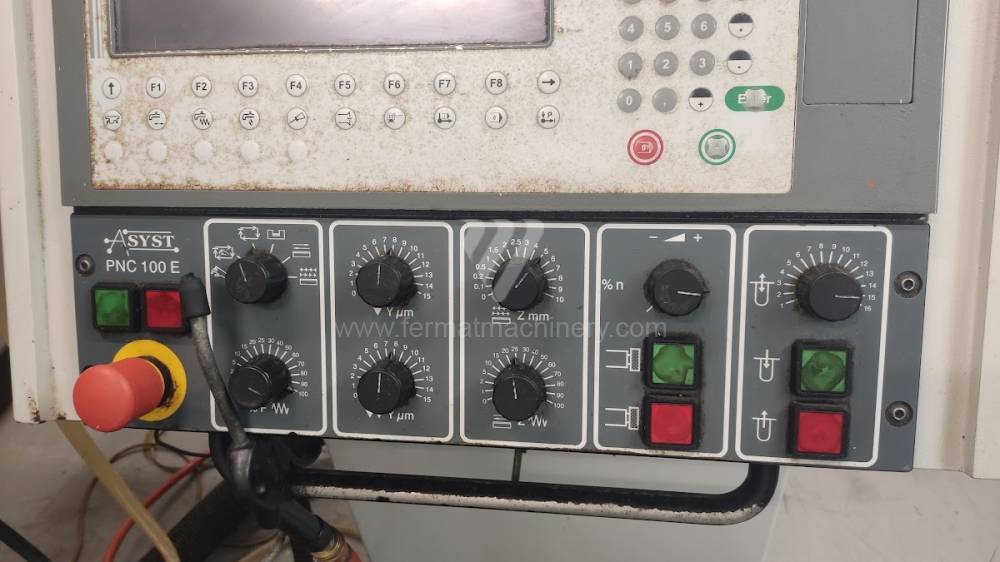

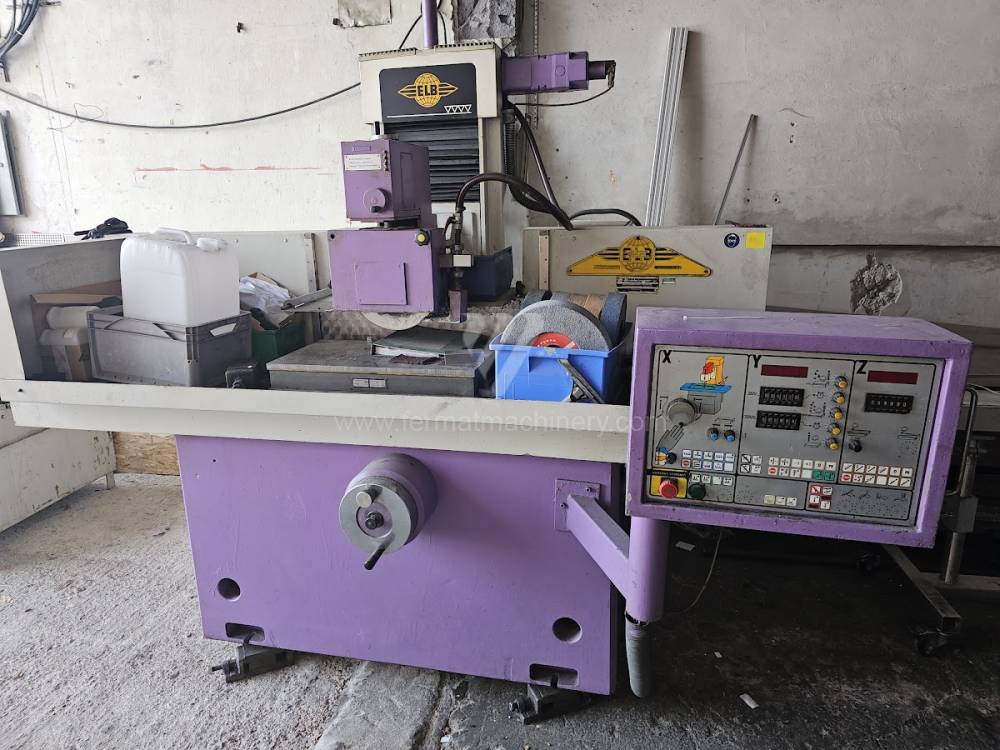

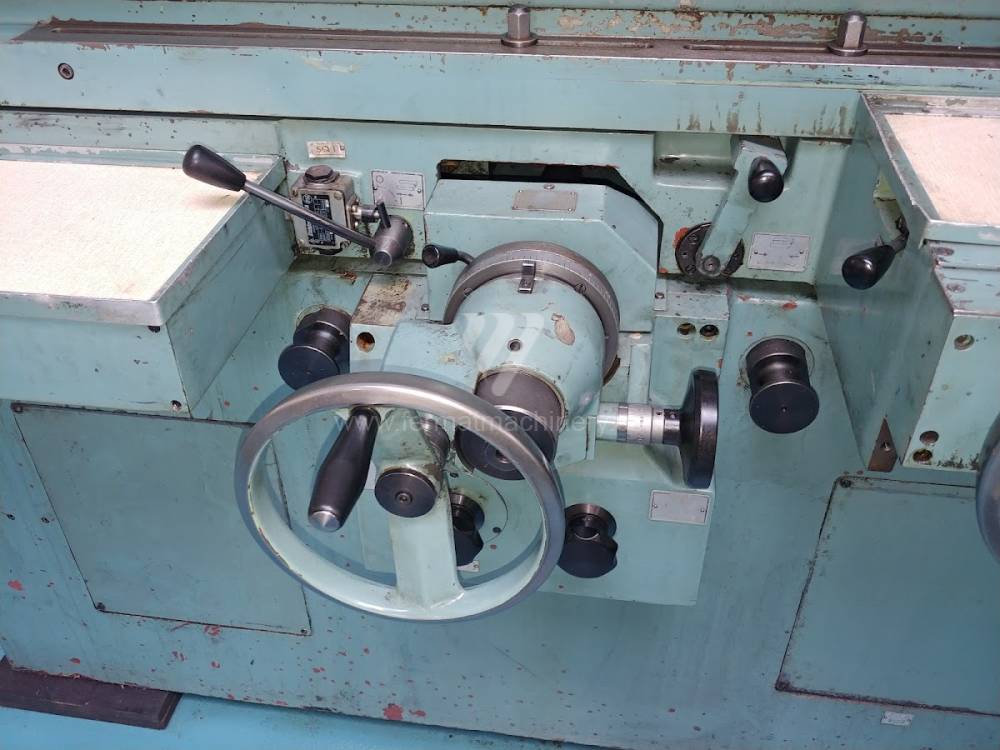

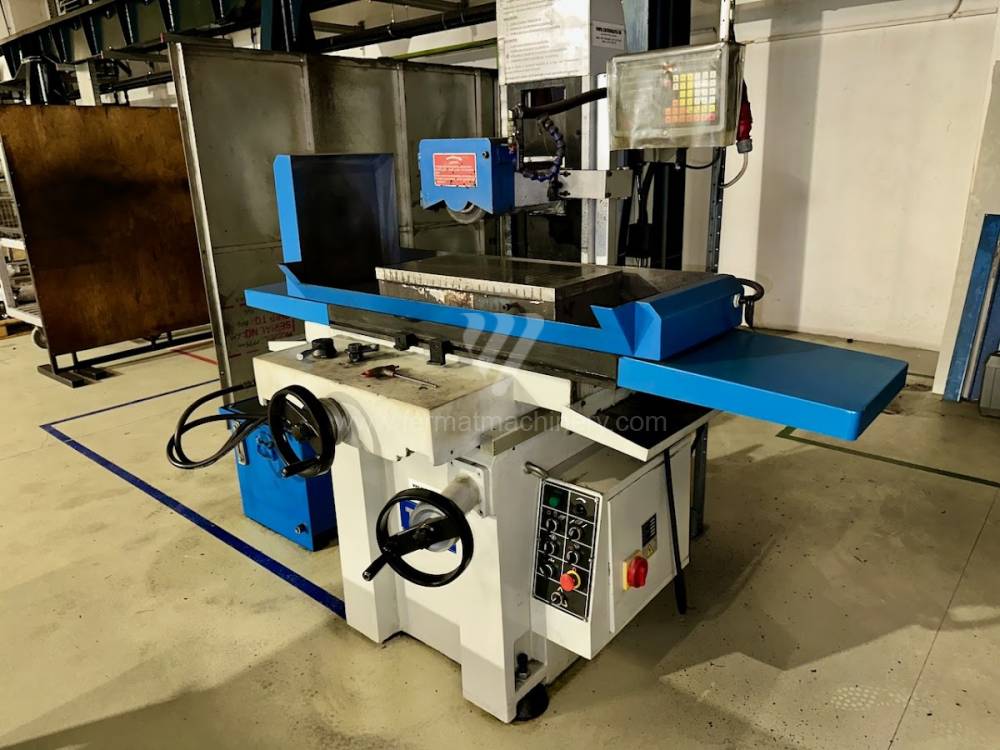

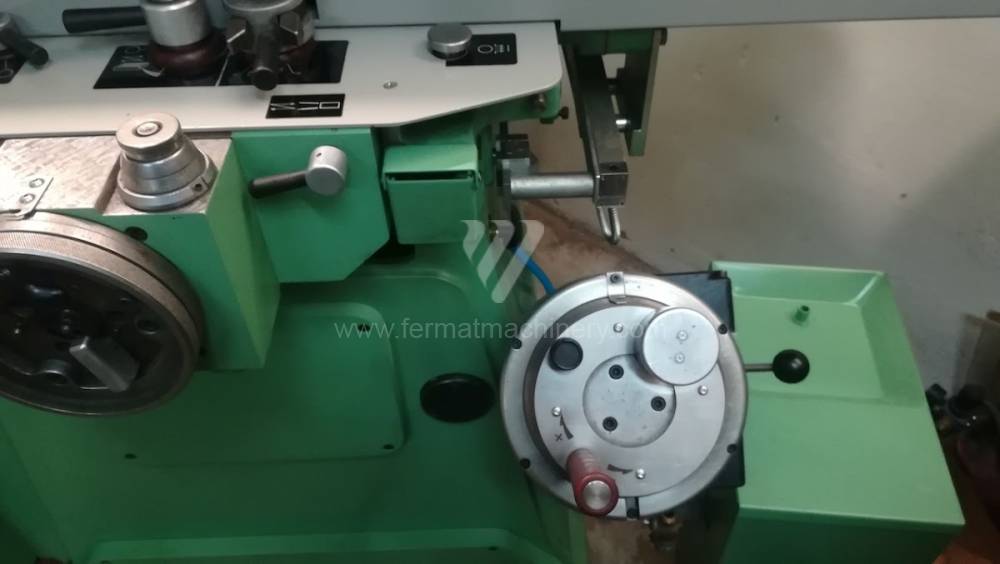

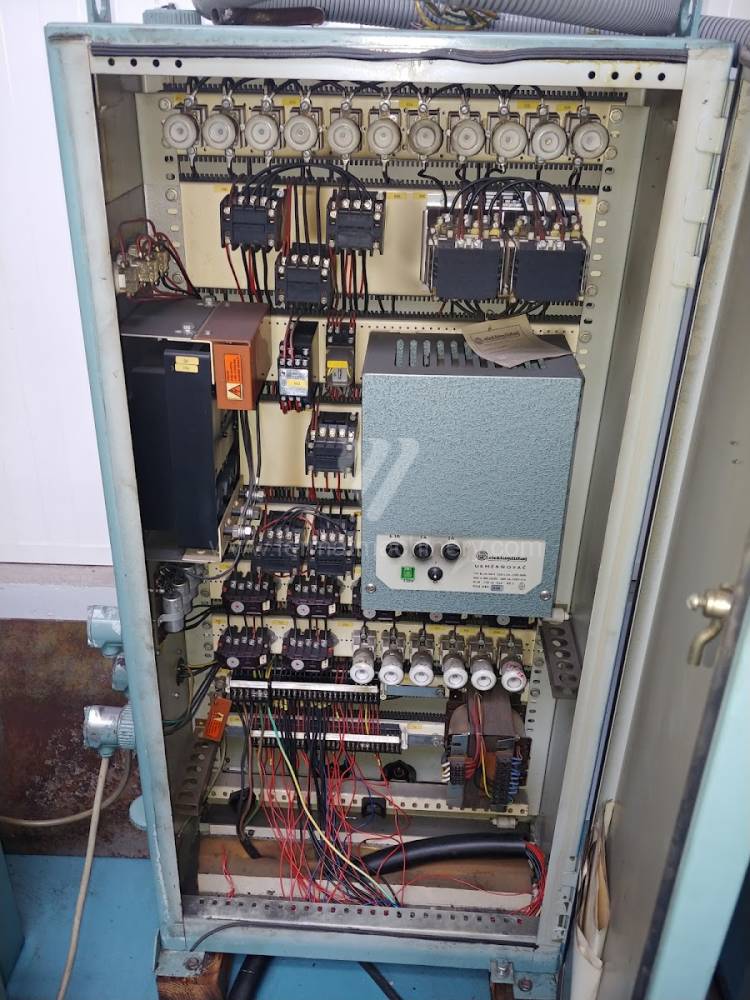

• Se pot implementa sisteme moderne de măsurare pe mașinile de rectificat plan mai vechi? Da, instalarea unui afișaj digital (DRO) cu rezoluție de 0,001 mm pe axele Y și Z crește radical eficiența muncii și elimină erorile operatorului provenite din citirea scalelor analogice și jocurile șuruburilor de mișcare.

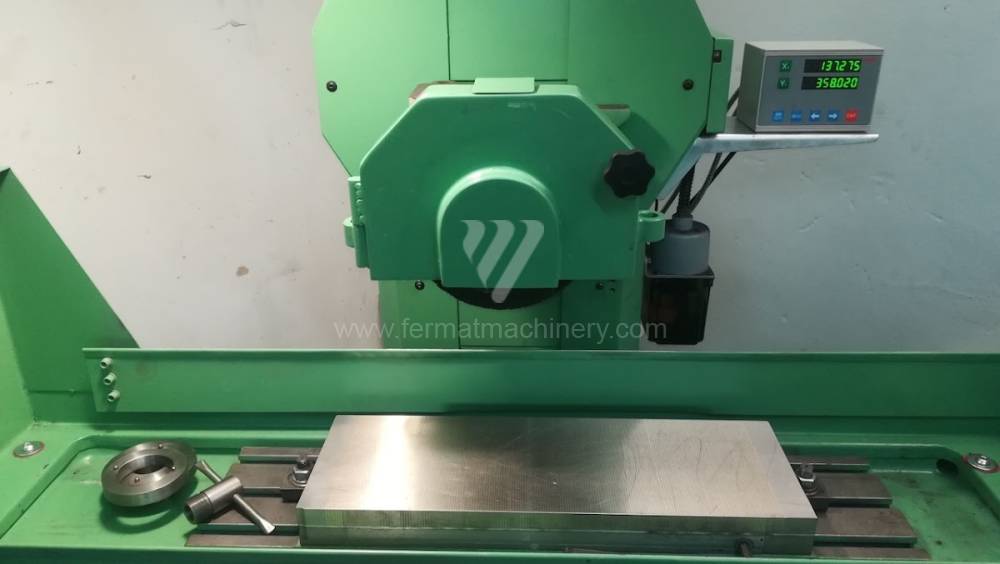

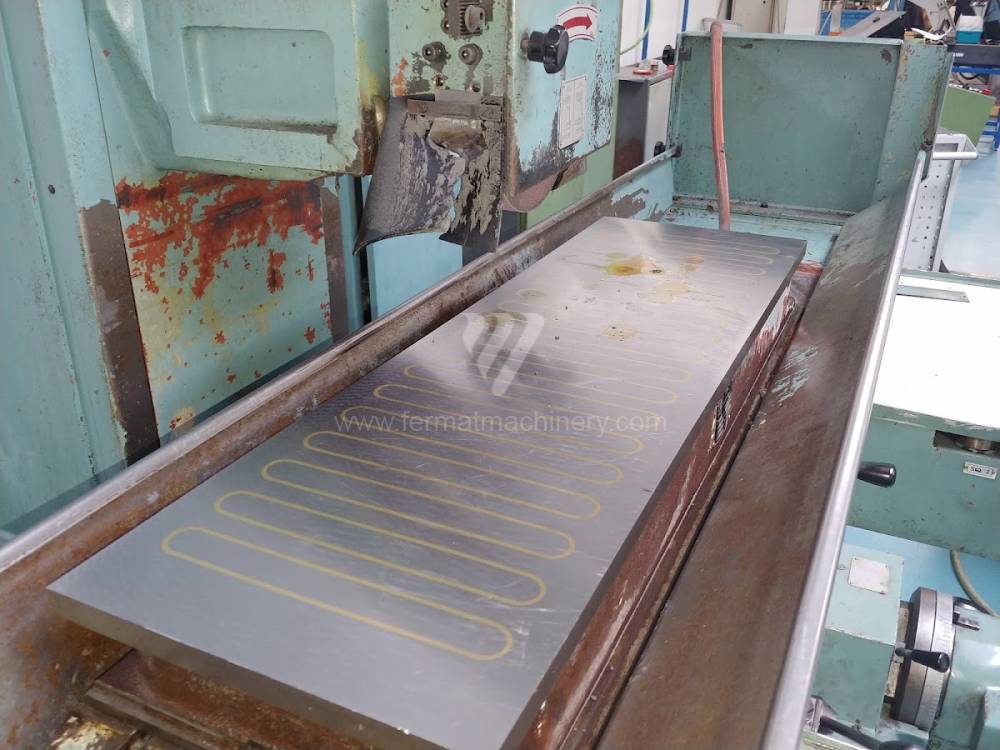

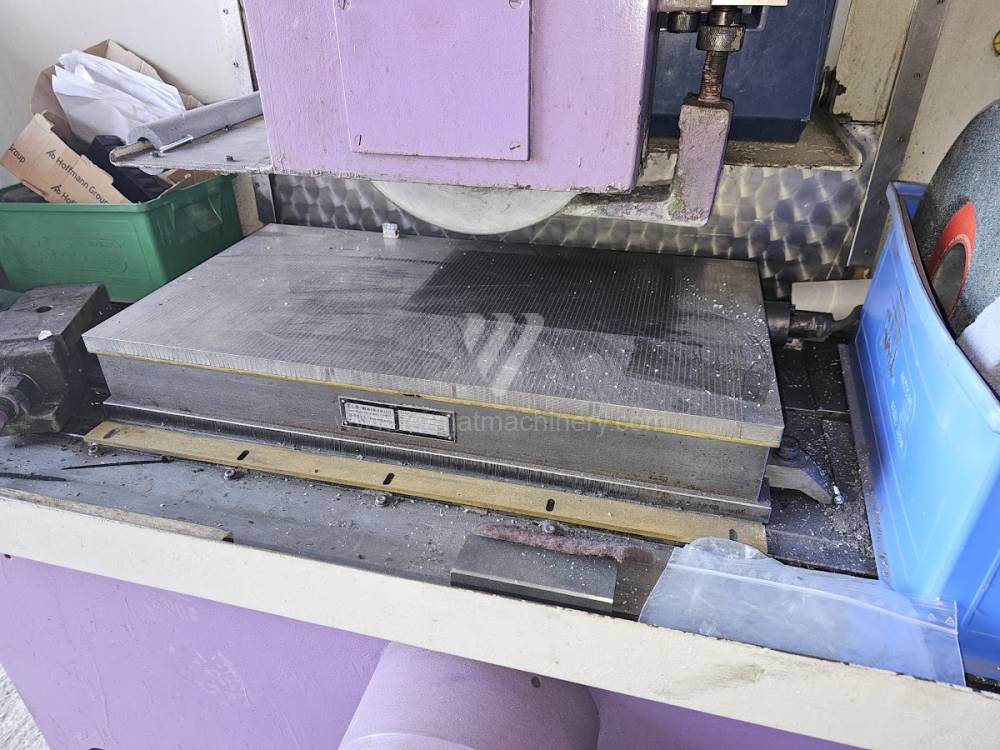

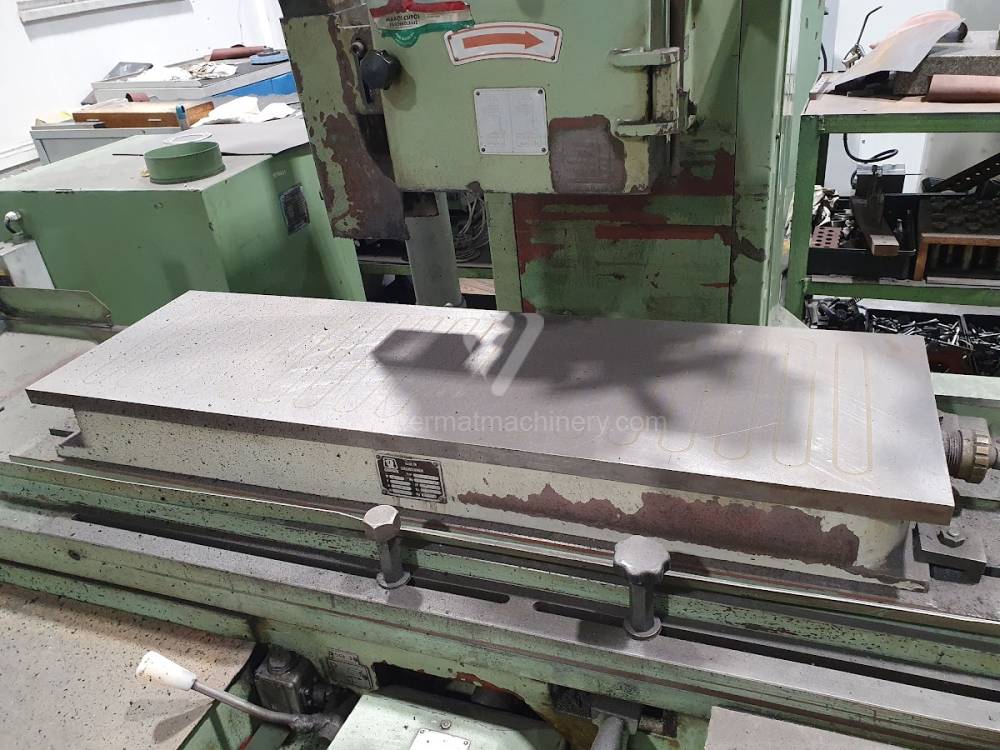

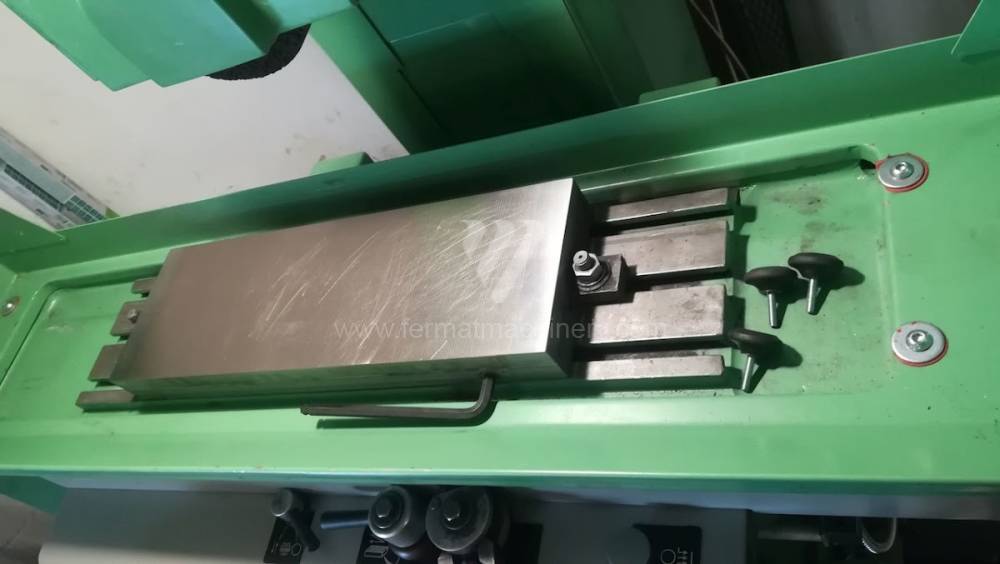

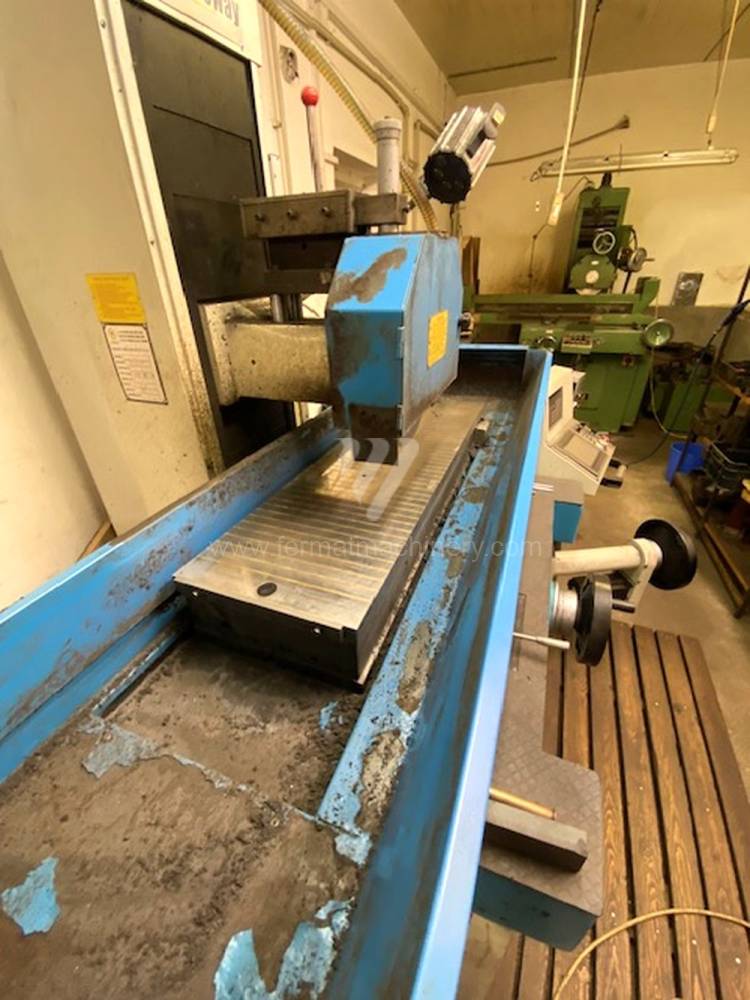

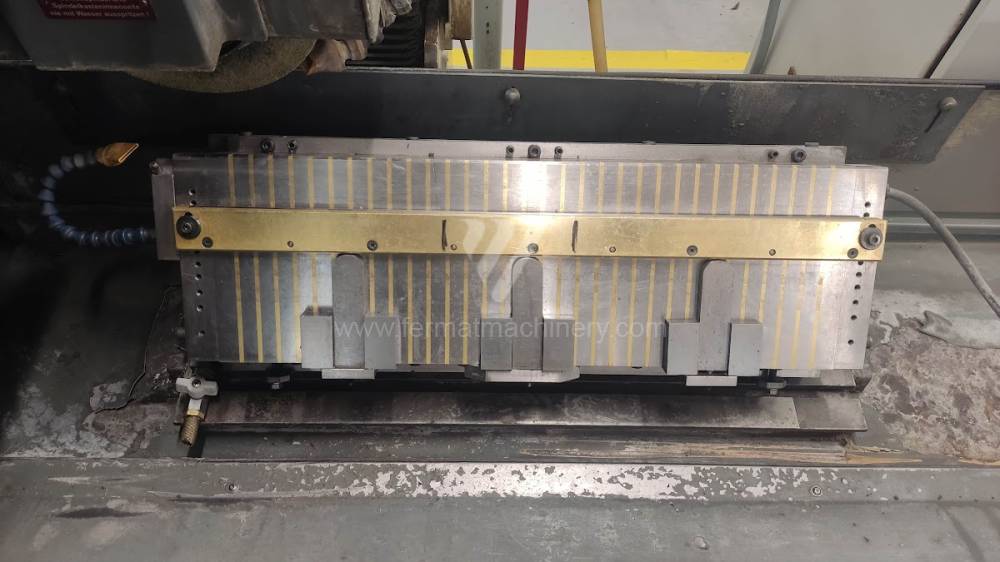

• Ce influență are starea plăcii magnetice de fixare asupra preciziei? Placa magnetică trebuie să fie perfect stabilă. La mașinile uzate, avantajul este că placa este deja „așezată”. Prin rectificarea periodică a plăcii direct pe mașină, se obține o planeitate ideală față de cinematica mașinii, premisă de bază pentru producția de precizie.
