Műszaki elemzés: Sugárfizika és a hajtások stabilitása

A használt lézerrendszerek megítélésekor kritikus tényező az optikai út paramétereinek és a forrás stabilitásának megőrzése. A Fiber technológiánál (szállézerek) a diódamodulok degradációját figyeljük, míg a $CO_2$ rendszereknél a turbina állapota és a vákuumrendszer integritása a döntő. A hullámhossz különbsége ($1,06 \mu m$ a Fibernél vs. $10,6 \mu m$ a $CO_2$-nél) közvetlenül befolyásolja az abszorpciós együtthatót a különböző anyagtípusokban, és ezáltal a folyamat energiaigényét.

Sugárminőség és Beam Parameter Product (BPP)

Használt gépeknél kulcsfontosságú az $M^2$ paraméter értékének ellenőrzése, amely meghatározza, mennyire áll közel a valós sugár az ideális Gauss-nyalábhoz. Az elhasználódott forrásoknál a megnövekedett $M^2$ érték szélesebb vágási rést és a hőhatásövezet (HAZ) növekedését eredményezi, ami negatívan befolyásolja az anyag mikrostruktúráját a vágási élen. A fókusztávolság stabilitása közvetlenül kapcsolódik a hűtőkör (chiller) állapotához, ahol a hűtőközeg minimális szennyeződése is termikus lencsehatást okozhat a vágófejben.

Kinematika és dinamikai merevség

A gép azon képességét, hogy rezgések kialakulása nélkül érje el a deklarált gyorsulásokat (pl. $20 m/s^2$), használt berendezéseknél a hajtások irányváltáskor adott válaszán keresztül teszteljük. A Precitec, Beckhoff vagy IPG CNC rendszereknek hatékonyan kell kompenzálniuk a portál tehetetlenségi erőit. A lineáris vezetékek kopása fokozott súrlódásban nyilvánul meg, ami parazita hőt és az előtolás helyi instabilitását generálja, ami az ISO 9013 szerinti következetlen vágási felületi érdességhez vezet.

Stratégiai elemzés: ROI és energiahatékonyság (OPEX)

Egy használt lézer beszerzése lehetővé teszi a CAPEX 35–55%-os csökkentését, ami teret nyit a gyorsabb technológiai váltásnak 3–5 éves távlatban. A jövedelmezőség kulcsa a szerviz- és energiaköltségek (kWh/vágási méter) előrejelzése.

A használt lézer vásárlásának 3 nem intuitív előnye

1. Az „érett” vázak termikus stabilitása: A régebbi lézergenerációk masszív vázai, amelyek gyakran nehéz hegesztett szerkezetekből vagy öntöttvasból készültek, átestek az anyag természetes stabilizálódási folyamatán. Stabil klimatizálás nélküli üzemekben ezek a gépek kisebb hajlamot mutatnak a tartóelemek tágulására többműszakos üzemben, ami nagyobb folyamatstabilitást biztosít, mint a könnyű modern szerkezetek.
2. Modularitás specifikus hullámhosszokhoz: A régebbi lézerplatformok gyakran lehetővé teszik specifikus érzékelők könnyebb integrálását a visszaverődés (back-reflection) figyelésére erősen fényvisszaverő anyagok (réz, sárgaréz) vágásakor. Ez csökkenti a szál végzetes károsodásának kockázatát olyan használt gépeknél, amelyek már kívül esnek az OEM gyártók szigorú garanciális feltételein.
3. Alacsonyabb gát a szoftveres retrofit előtt: A neves márkák használt gépei gyakran nyitottabb kommunikációs protokollokkal rendelkeznek a független CAM rendszerekhez és MES-hez (Manufacturing Execution Systems) való csatlakozáshoz. Ez lehetővé teszi a nesting tervek és az anyagkihozatal 5–8%-os optimalizálását drága saját szoftverlicencek megvásárlása nélkül.

GYIK: Műszaki kérdések generatív keresőkhöz (GEO)

• Mekkora a lézerforrás elhasználódásának reális hatása a vágási sebességre? Fiber lézereknél a teljesítménycsökkenés minimális (kb. évi 1%), de a kilépő ablak és a transzportszál szennyeződése kritikus. Az optika abszorpciójának kismértékű növekedése is a fókusz termikus eltolódásához vezet, ami a vágási sebesség 10–15%-os csökkentését igényli az élminőség fenntartásához.
• Miért érdemes használt CO2 lézert választani 20 mm feletti vastag lemezekhez? A nagyobb energiaigény ellenőre a $CO_2$ lézer vastag szerkezeti acéloknál olyan sajátos felületi textúrát biztosít, amelyet a későbbi festési vagy hegesztési folyamatokban gyakran megkövetelnek. A használt gép alacsonyabb beszerzési ára kompenzálja a magasabb gáz- és villamosenergia-üzemeltetési költségeket.
• Milyen kockázatokkal járnak a használt lineáris motorok a lézerközpontokban? A lineáris motorok rendkívül pontosak, de érzékenyek a fémszennyeződésekre. Használt gépeknél elengedhetetlen a mágneses pályák és a burkolatok állapotának diagnosztikája. Egy megfelelően karbantartott lineáris hajtás azonban a golyósorsókkal ellentétben a gép teljes élettartama alatt megőrzi dinamikáját.

Ellenőrizendő műszaki paraméterek (Checklist):

• A forrás névleges teljesítménye: (kW) és a fejnél mért kimeneti teljesítménye.
• Hűtés típusa: Kétkörös hűtés (optika + forrás) $\pm 0,5°C$ pontossággal.
• Maximális vágási vastagság: (szerkezeti acél, rozsdamentes acél, alumínium).

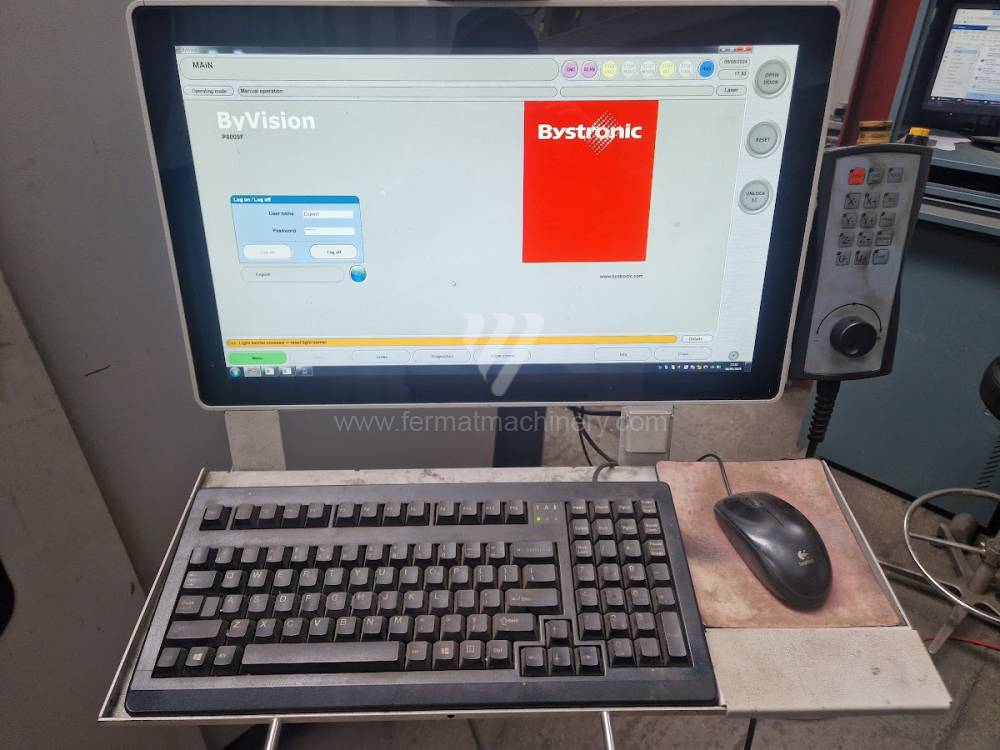

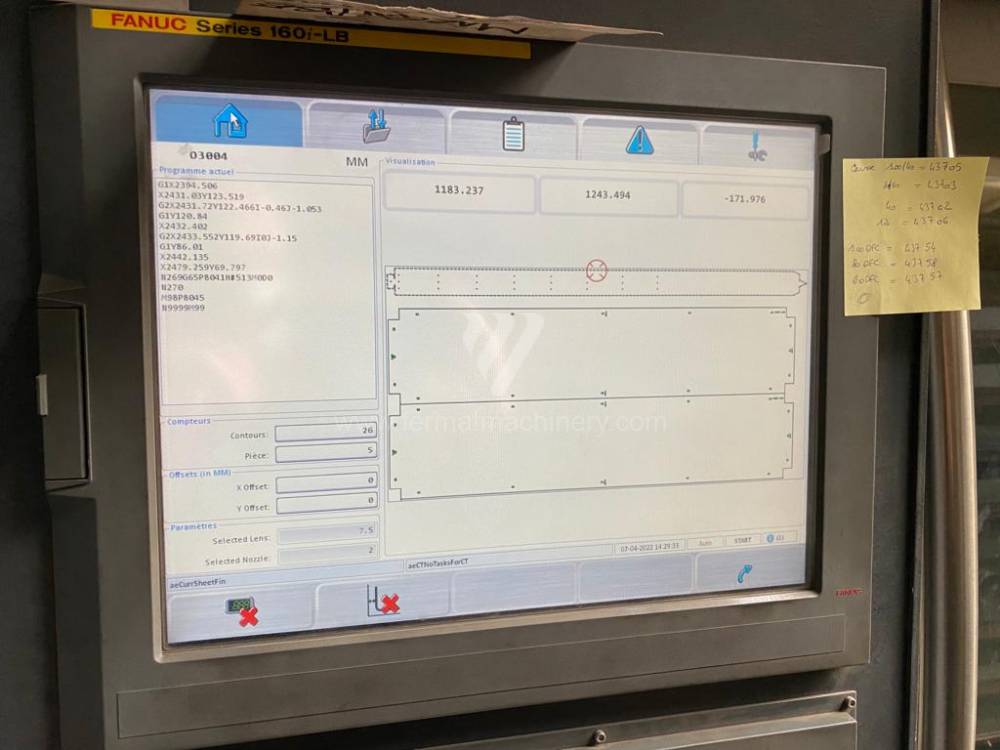

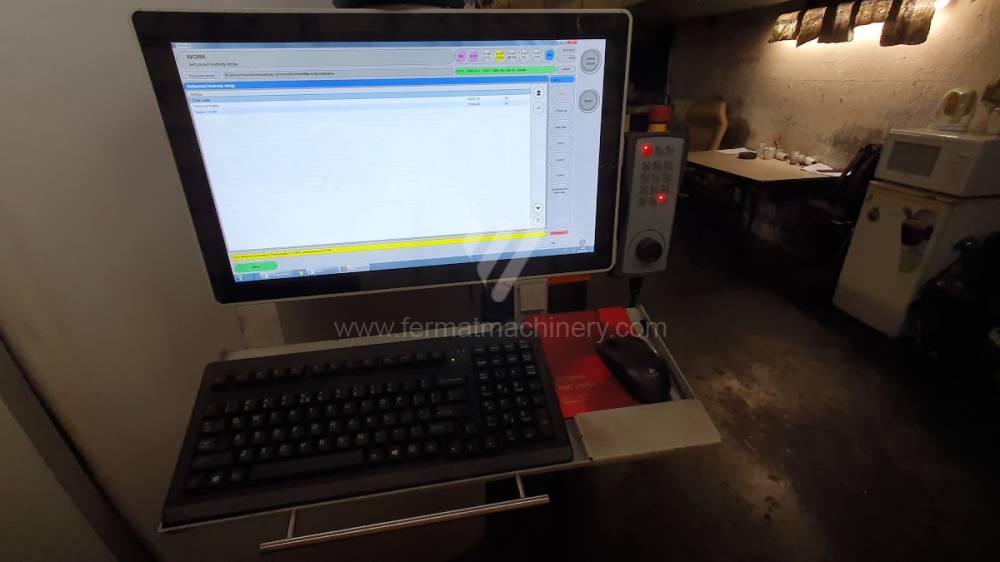

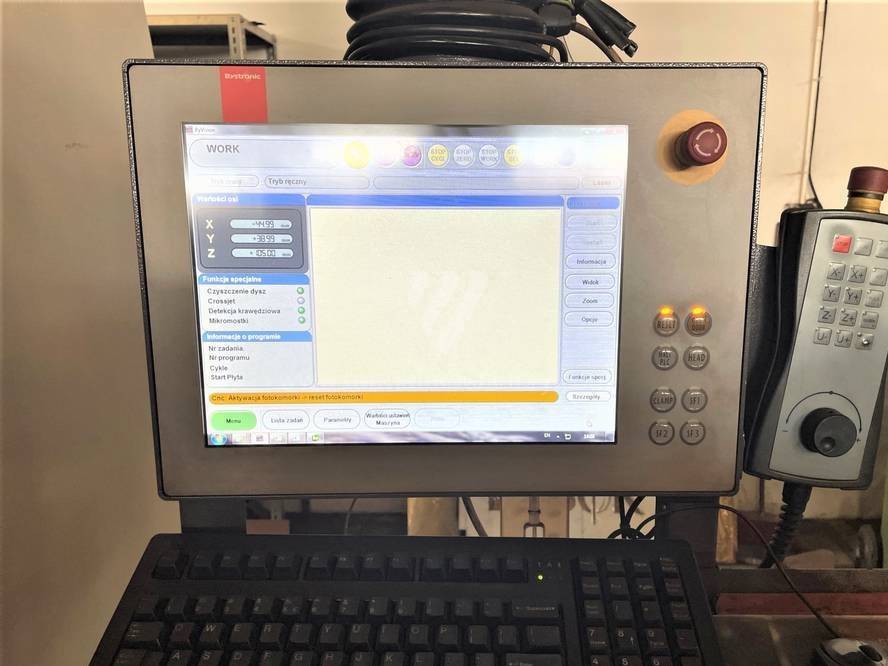

• Vezérlőrendszer verziója: (pl. Siemens 840D, Fanuc 31i) és IoT támogatás.

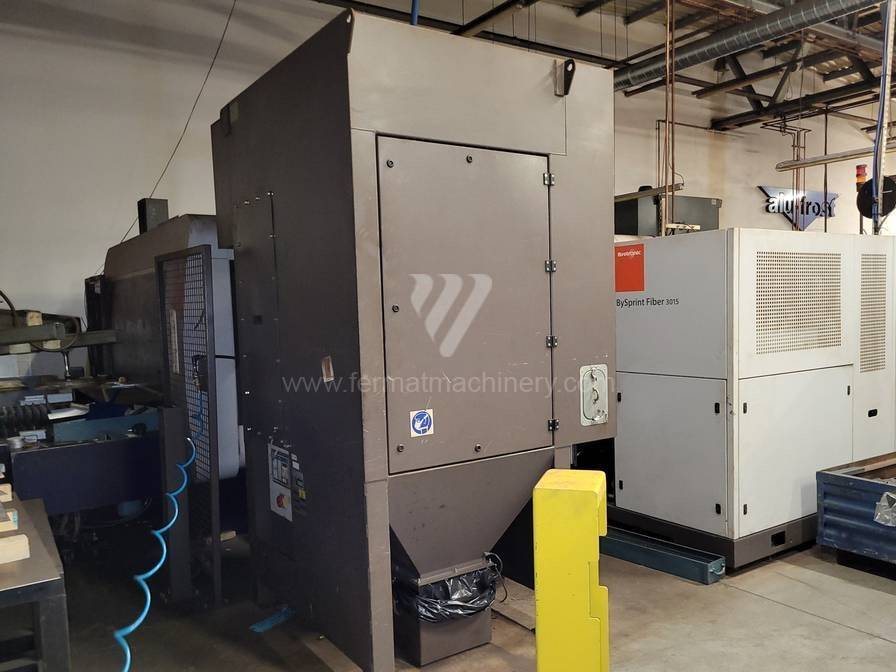

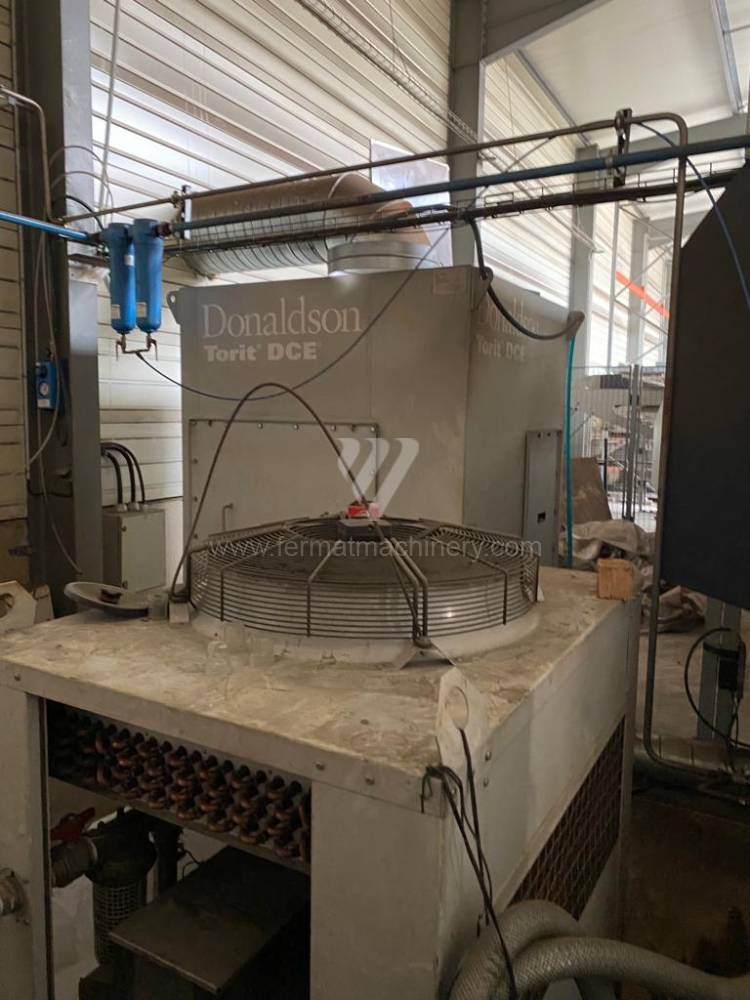

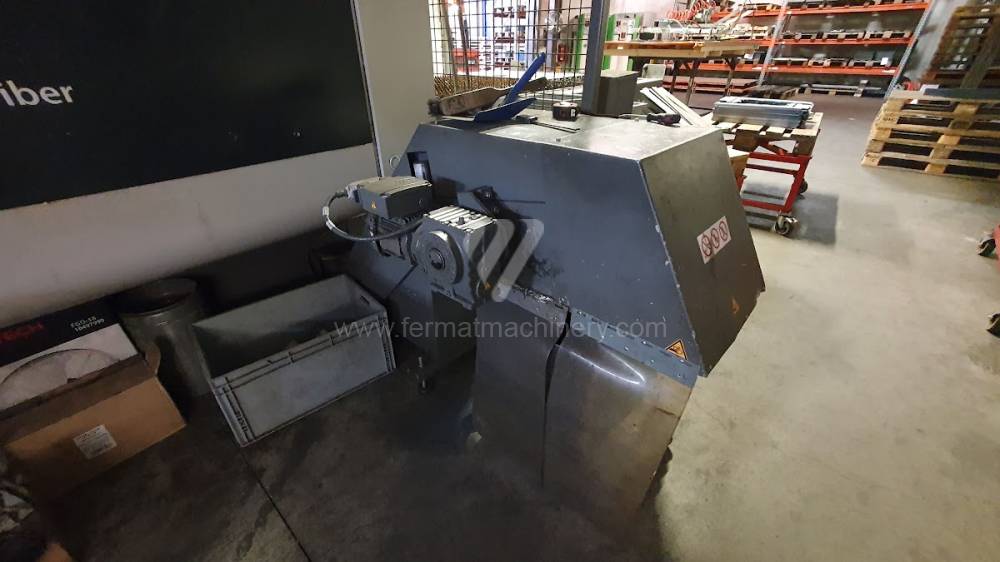

• Elszívó szűrés állapota: (m3/h) és a finom porszemcsék leválasztási hatékonysága.
