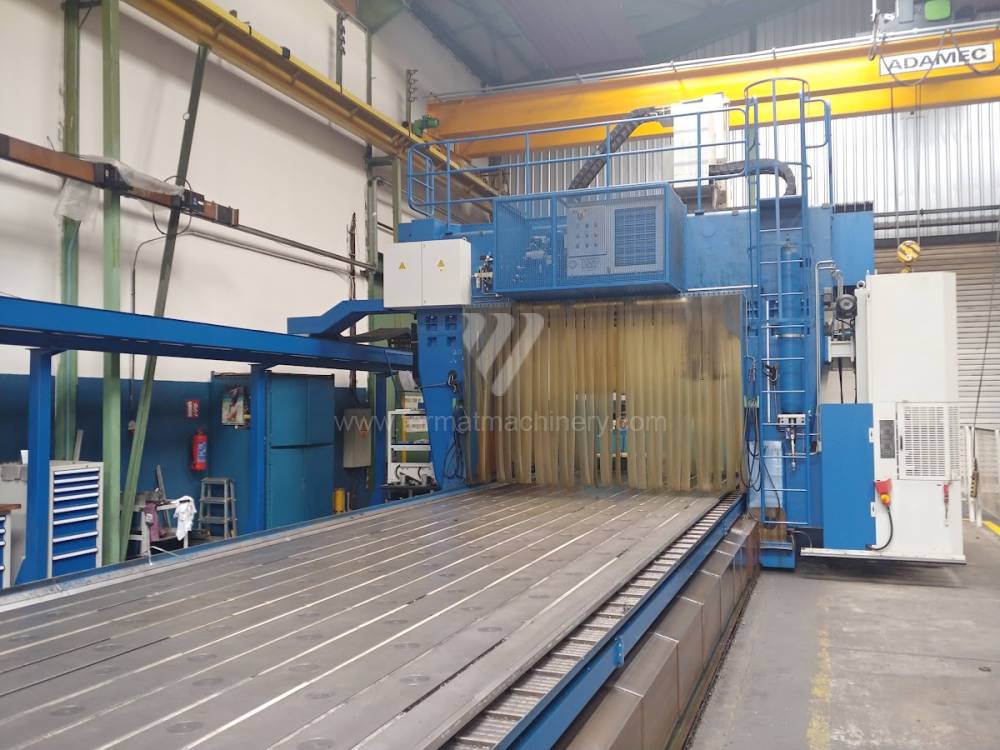

Fräsmaschine / Portalfräsmaschine / GMB 2560 CNC

Steuerung Heidenhain	TNC 640
Die Abmessungen des Desktop	6000 x 2500 mm
X Weg	6000 mm
Durchgang zwischen den Ständern	3200 mm
Durchgang zwischen dem Tisch und dem Querbalken	1900 mm
Spindelkegel	ISO 50 .
Spindeldrehzahl	40 - 5500 /min.
Max. Tischbelastung	22000 kg
Y Weg	3200 mm
Z Weg	1250 mm
Maschinengewicht	88000 kg
Hauptmotorleistung	41 kW
Schnellvorschub	10 m/min
Gesamtleistungsbedarf	83 kVA
Arbietsschub	1-8000 mm/min
Tragbalkendurchschnitt	500x450 mm
Max. fahren unter der Fläche der Spindel	1800 mm

Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten.

WPC 32 CNC
ŠKODA MACHINE TOOL a.s.
Inv. Nr.: 191093

Baujahr:	2013
Kontrollsystem	ja
Steuerung Heidenhain	TNC 530
Die Abmessungen des Desktop	8000 x 2500 mm
X Weg	7000 mm
Durchgang zwischen den Ständern	2950 mm
Durchgang zwischen dem Tisch und dem Querbalken	mm
Y Weg	2500 mm
Z Weg	1200 mm
Spindeldrehzahl	20 - 4000 /min.
Spindelkegel	ISO 50 .
Maschinenabmessungen L x B x H	11122 x 6534 x 5450 mm
Maschinengewicht	59000 kg
Schnellvorschub	10 m/min

Baujahr:	2001
Kontrollsystem	ja
Die Abmessungen des Desktop	600 x 7300 mm
X Weg	1630 mm
Durchgang zwischen den Ständern	mm
Durchgang zwischen dem Tisch und dem Querbalken	mm
Y Weg	7300 mm
Z Weg	700 mm
Spindelkegel	SK 30 .
Gesamtleistungsbedarf	11,5 kVA
Maschinengewicht	9000 kg
Achse A	+/- 270 °
Achse B	+/- 100 °
Anzahl der Achsen	5
Werkzeugmagazin	ja
Positionenanzahl im Werkzeugwechsler	20
Hauptmotorleistung	8 kW
Spindeldrehzahl	12000 - 24000 /min.
Max. Werkstücklänge	7300 mm
Max. Werkstückbreite	500 mm
Max. Werkstückhöhe	280 mm

Baujahr:	1978
Kontrollsystem	ja
Steuerung Acramatic	2100 CNC
Die Abmessungen des Desktop	6096 x 3048 mm
X Weg	6096 mm
Durchgang zwischen den Ständern	mm
Durchgang zwischen dem Tisch und dem Querbalken	711 mm
Y Weg	3048 mm
Z Weg	559 mm
Arbeitsvorschub X Achse	1-3810 mm/min
Arbeitsvorchub Y Achse	1-3810 mm/min
Arbeitsvorchub Z Achse	1-2540 mm/min
Achse A	0-60 °
Max. Tischbelastung	20000 kg
Maschinenabmessungen L x B x H	9959 x 8788 x 4166 mm
Spindeldrehzahl	18 - 3600 /min.

Baujahr:	0
Kontrollsystem	ja
Steuerung Siemens	Sinumerik 840 D
Die Abmessungen des Desktop	18500 x 3700 mm
X Weg	18500 mm
Durchgang zwischen den Ständern	4370 mm
Durchgang zwischen dem Tisch und dem Querbalken	3170 mm
Y Weg	5900 mm
Z Weg	2000 mm
Arbeitsspindeldurchmesser	200 mm
Spindelkegel	ISO 60 .
Spindeldrehzahl	4 - 500 /min.
Max. Spindeldrehmoment	6300 Nm
Hauptmotorleistung	60 kW
Gesamtleistungsbedarf	240 kVA
Arbeitsvorschub X Achse	1-6000 mm/min
Arbeitsvorchub Y Achse	1-6000 mm/min
Arbeitsvorchub Z Achse	1-3000 mm/min
Maschinenabmessungen L x B x H	27700 x 9800 x 7650 mm
Maschinengewicht	149000 kg
