Bohrwerk / Tischbohrwerk Spindeldurchmesser über 90 mm / WH 10 CNC
-
Inventarnummer 251363
-
Maschinentyp WH 10 CNC
-
Hersteller TOS Varnsdorf
| Steuerung Heidenhain | TNC 620 |
| Arbeitsspindeldurchmesser | 100 mm |
| X Weg | 1250 mm |
| Y Weg | 1030 mm |
| Spindeldrehzahl | 16 - 2500 /min. |
| IKZ | nein |
| Spindelvorschub (W) | 600 mm |
| Z Weg | 930 mm |
| Werkzeugmagazin | nein |
| Spindelkegel | ISO 50 . |
| Schnellvorschub | 8 m/min |
| Maschinenabmessungen L x B x H | 4800x3300x3400 (s krytováním) mm |
| Maschinengewicht | 11400 kg |

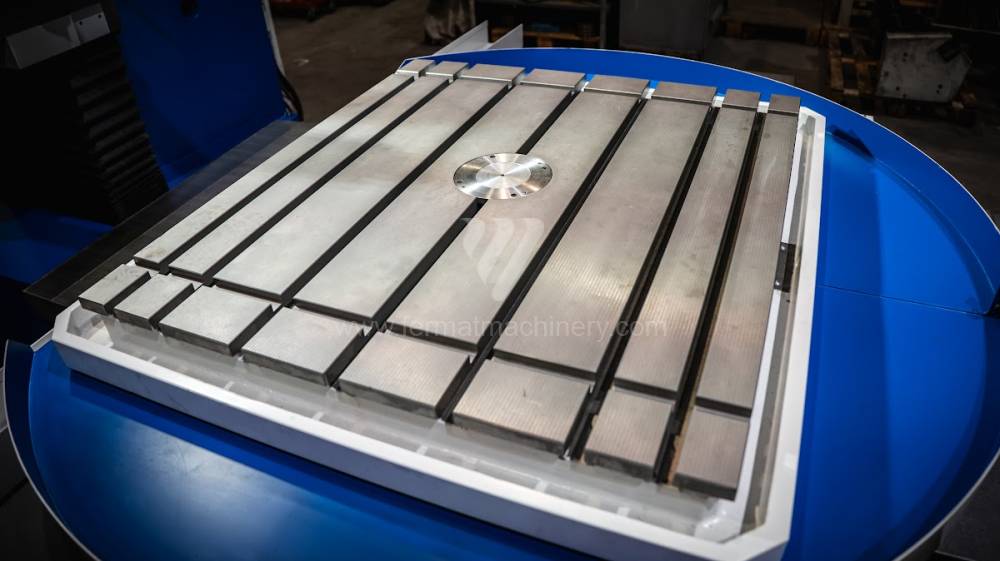

| Tischmaße | 1000x1120 mm |
| Max. Tischbelastung | 3000 kg |
Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten.
Beschreibung
spindle motor: Siemens 17.5 kW S1 (26.25 kW S6-40%)
control system: including options 19,20 (extended programming functions, graphics during testing and machining)
controlled axes: X/Y/Z/W/B
workpiece probe: Heidenhain TS 460, including option 17 (touch probe cycles)
handwheel: Heidenhain HR510
measuring, rulers: Heidenhain, EnDat 22 (X,Y,Z LC415)
displacement motors: Heidenhain QSY
external tool cooling: 1.5 bar 38 l/min
tool change: manual change, cavity blow
removal of chips: collecting tub
X/Z cover: telescopic
covering Y: bellows
work air pressure: 6 bar
positioning accuracy: <0.02mm
dimensions of the machine: d4700 x w2900 x h3300mm (without cover)
Color: white / blue RAL5010
Warranty: 12 months
Documentation: passport, electrical, PLC, manual
