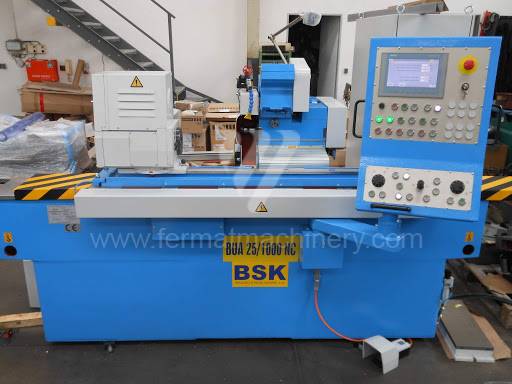

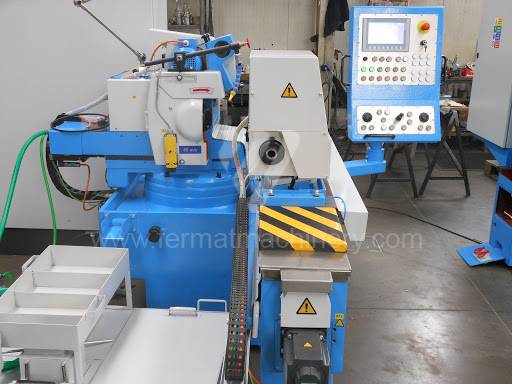

Bruska / Hrotová / BUA 25/1000 NC

Bruska / Hrotová / BUA 25/1000 NC

  • Inventární číslo 201393
  • Druh stroje BUA 25/1000 NC
  • Výrobce TOS Hostivař
Řídící systém SiemensSimatic S7-1200
Max. průměr broušení310 mm
Max. délka broušení1000 mm
Max. hmotnost obrobku60 kg
Zařízení pro vnitřní broušeníano
Rozměry d x š x v3775x2300x2000 mm
Hmotnost stroje3250 kg

Změna technických parametrů vyhrazena.


Popis

Stroj po kompletní generální opravě.
Rozsah opravy mechanických částí stroje

- kompletní demontáž stroje, umytí a zjištění míry opotřebení
- přebroušení a zaškrabání vodících ploch stolu a brousícího vřeteníku
- zástavba kuličkových šroubů s přesností IT 1 a jejich uložení v ložiscích INA
- kompletní opravy podskupin koníku, pracovního vřeteníku a brousícího vřeteníku
- obě dvě osy řízeny servomotory
- nový rozvod centrálního mazání kuličkových šroubů, vodících ploch..
- krytovaní stroje proti rozstřiku kapaliny
- chladící nádrž s magnetickým filtrem
- normální příslušenství ke stroji
- vnitřní broušení
- zvýšení na průměr broušení 310 mm
- stroj opatřen barvou odstínu RAL dle přání( dvousložkový základ a dvousložková vrchní barva pro průmyslové použití)
- dokumenty ke stroji : návod k obsluze, el. Schéma, elektrorevizní zpráva, prohlášení o shodě a protokol přesnosti.
- termín dodání stroje 5 měsíců
- záruka 24 měsíců
- záruční a pozáruční servis

ROZSAH VÝMĚNY EL.ROZVODU

Součástí dodávky je:
• nový elektrorozvaděč Rittal
• nový ovládací pult - ovl.panel pro ruční ovládání stroje
• nový hlavní ovládací panel
• servomotory os X(přísuv), Z(podélný posuv) a C(un.vřeteno)
• veškeré snímače a koncové spínače na stroji

HARDWARE ŘÍDÍCÍHO SYSTÉMU

Řídící systém je postaven na PLC automatu SIMATIC S7-1200, který skrze integrované motion control funkce a rozhraní PROFINET ovládá jednotlivé pohony. Tyto pohony u os X,Z,C sestávají
z u každé osy z řídící jednotky CU305PN, servoměniče SINAMICS S120 PM340 a jednoduchého servomotoru 1FK7.

Ovládání stroje je řešeno dvěma ovládacími panely:
• ovládací pult (pro ruční režim) - provedení ve stejném duchu jako na původním stroji, tj. dvě ruční kolečka (pro osu X a Z), 4-směrový pákový ovladač (přestavení brousicí jednotky + ovládání stolu) a ovládání oscilace stolu
• hlavní ovládací panel - provedení ve stejném duchu jako na původním stroji, tj. obsahuje
• ovl. prvky pro START/STOP automatických brousicích a orovnávacích cyklů + START/STOP vřeten (brousicího kotouče a unášecího vřetena)
• zobrazovací panel SIEMENS KP700 se 7' displejem pro zobrazování stavu stroje (pozice os, rychlosti,...) a zadávání parametrů brousicích a orovnávacích cyklů

Ostatní použité komponenty elektro:
• jističe, stykače, relé, napájecí zdroje, ovládací tlačítka - SIEMENS
• konektory - HARTING
• komponenty elektrorozvaděče - RITTAL
• koncové spínače BALUFF

VLASTNOSTI ŘÍDÍCÍHO SYSTÉMU

Řídící systém v základním provedení umí:
• plnohodnotné ruční broušení s využitím křížového ovladače a dvou ručních koleček
• parametrizovatelné automatické brousicí cykly:
• zápichové broušení
• podélné broušení
• postupný zápich s podélným přebroušením
• cyklus 10 operací: 2-10 různých brousicích operací v jednom cyklu; možné operace jsou výše uvedené br. cykly, tj. zápich, podélné broušení a postupný zápich s podélným přebroušením
• vnitřní broušení zápichem
• vnitřní broušení podélné
• parametrizovatelné automatické orovnávací cykly:
• orovnání obvodu brousicího kotouče

Omezení jednoduchého řídícího systému:
• Řídící systém postavený na S7-1200 umí řídit pouze jednotlivé pohony. Neumí interpolace, tj. nedokáže vytvářet vazby mezi osami a neumí tudíž ani tvarové orovnání, nebo broušení.
• Řídící systém neumožňuje přístup do nastavení a diagnostiky pohonů z ovládacího panelu obsluhy, tzn. že v případě poruchy v pohonu, nebo v případě potřeby upravit nastavení pohonu, provést diagnostiku atp., je vždy nutný výjezd programátora s příslušným vybavením.
• Řídící systém neumožňuje omezovat pracovní oblast v ose Z, tzn. že úvratě stolu jsou platné pouze pro oscilaci stolu a fungují jako narážky v ručním režimu.
