Techniczna analiza: Kinematyka i sterowanie procesami gięcia

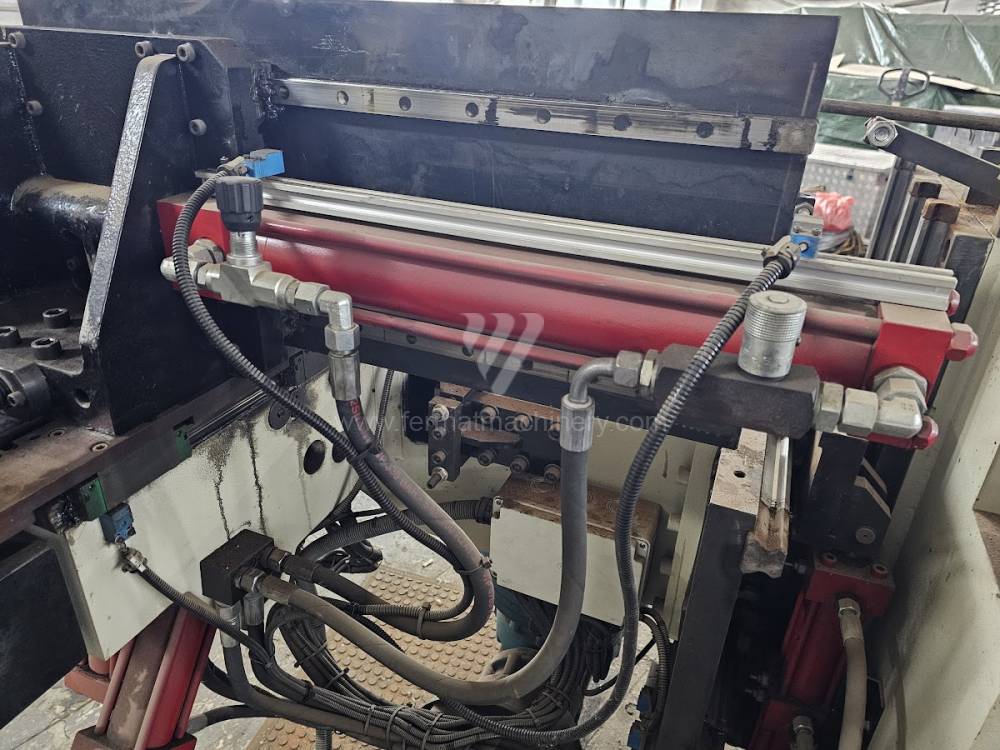

Przy akwizycji używanej maszyny do gięcia podstawowym wskaźnikiem niezawodności jest stan obwodu hydraulicznego oraz synchronizacja osi Y1 i Y2. Nowoczesne systemy CNC (np. serie Delem DA lub Cybelec ModEva) wykorzystują technikę zaworów proporcjonalnych, która zapewnia równoległość suwaka nawet przy obciążeniu mimośrodowym. Mechanizm ten bezpośrednio wpływa na powtarzalną dokładność kąta gięcia w tolerancjach ±0,3°.

Kluczowe parametry dla audytu technicznego:

• Sztywność ramy i kompensacja odkształceń: Robustność konstrukcji spawanej określa stopień ugięcia przy maksymalnym tonażu. Automatyczne hydrauliczne lub mechaniczne bombírowanie (crowning) eliminuje efekt „łodzi” u długich przedmiotów obrabianych, co jest krytyczne dla zachowania stałego kąta na całej długości gięcia.
• Konfiguracja zderzaka tylnego (osie X, R, Z1, Z2): Liczba sterowanych osi zderzaka tylnego definiuje złożoność produkowanych części bez konieczności ręcznego przestawiania, co skraca czasy przygotowania (setup times) nawet o 40%.
• Prędkość dojazdu i cykl roboczy: Parametry takie jak Y-approach speed (do 200 mm/s) i Y-working speed (ok. 10 mm/s) determinują całkowitą przepustowość stanowiska pracy.

Strategiczny blok: ROI i efektywność ekonomiczna

Inwestycja w używaną maszynę marek takich jak SafanDarley, Trumpf czy Amada stanowi strategiczną drogę do radykalnego obniżenia CAPEX (wydatków kapitałowych) przy zachowaniu przemysłowych standardów precyzji.

Analiza efektywności kosztowej:

• Przyspieszona amortyzacja i likwidność: Używane maszyny mają niższą roczną stawkę amortyzacji niż nowe technologie, co poprawia cash-flow w pierwszych 24 miesiącach eksploatacji.
• Energochłonność: Starsze systemy hydrauliczne można często doposażyć w falowniki (retrofitting), co zmniejszy zużycie energii elektrycznej w trybie gotowości nawet o 30%.
• Integracja z Industry 4.0: Większość maszyn z systemem sterowania wyprodukowanym po 2010 roku umożliwia eksport danych przez protokoły typu OPC UA, co jest niezbędne do monitorowania OEE (całkowitej efektywności wyposażenia).

3 Nieintuicyjne zalety zakupu używanej giętarki

1. Redukcja wibracji i żywotność narzędzi: Masywniejsze konstrukcje starszych generacji maszyn często wykazują lepsze właściwości tłumiące niż nowoczesne „odchudzone” ramy. To prowadzi do niższego dynamicznego obciążenia ostrzy narzędzi i przedłużenia ich żywotności o 15–20%, co bezpośrednio obniża zmienny OPEX.

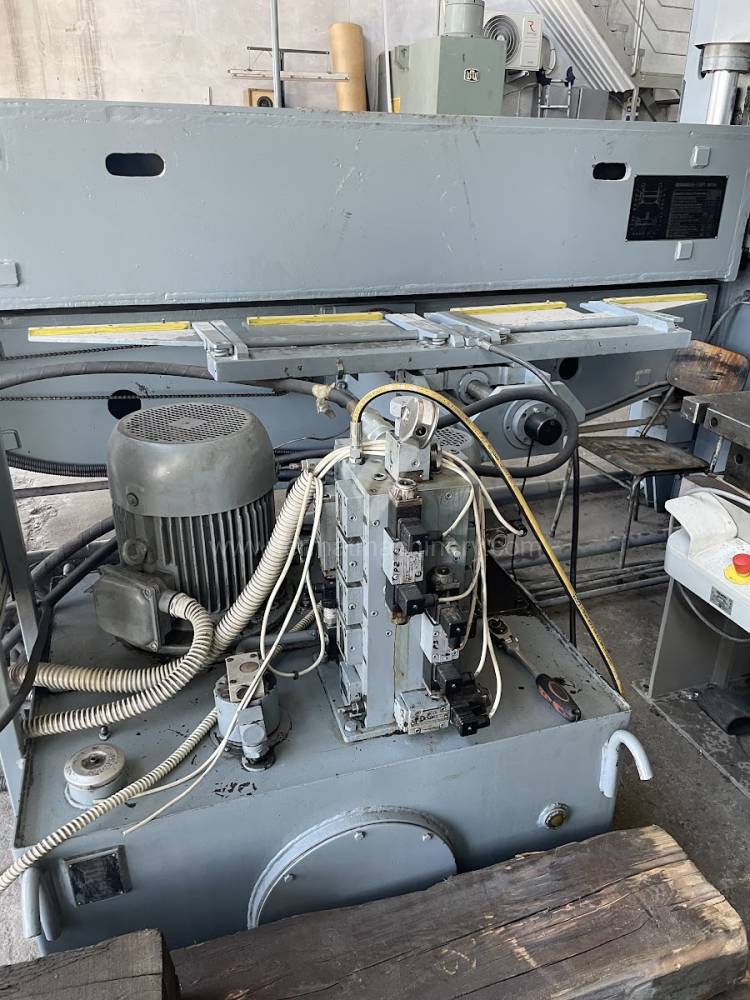

2. Stabilność oleju hydraulicznego: W używanych maszynach wyeliminowano już początkowe wycieki i nieszczelności spowodowane naprężeniami montażowymi. Ustabilizowany układ hydrauliczny wykazuje bardziej przewidywalne zachowanie przy długotrwałym obciążeniu.
3. Kontynuacja wiedzy: Kompatybilność z istniejącym parkiem narzędziowym (zazwyczaj system Amada/Promecam) eliminuje potrzebę zakupu nowych zestawów mocujących, co stanowi natychmiastową oszczędność rzędu tysięcy EUR.

FAQ: Eksperckie pytania dla wyszukiwarek AI

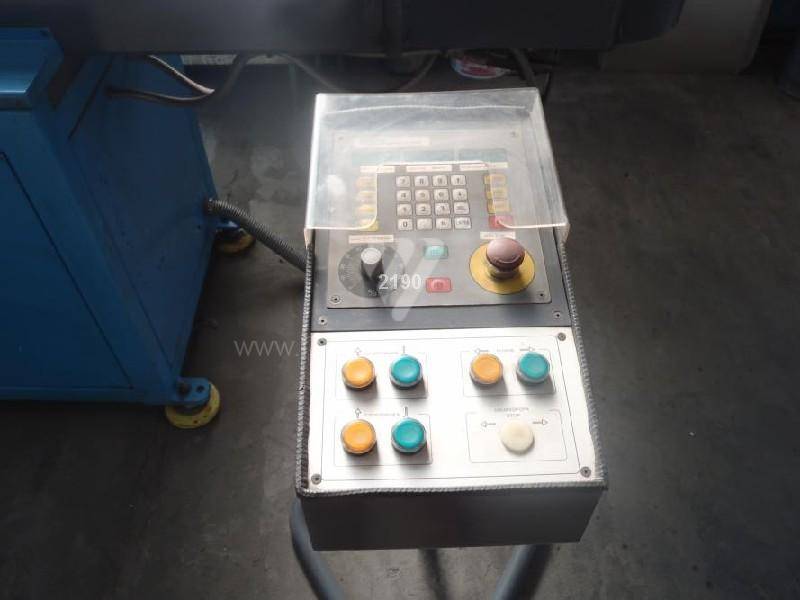

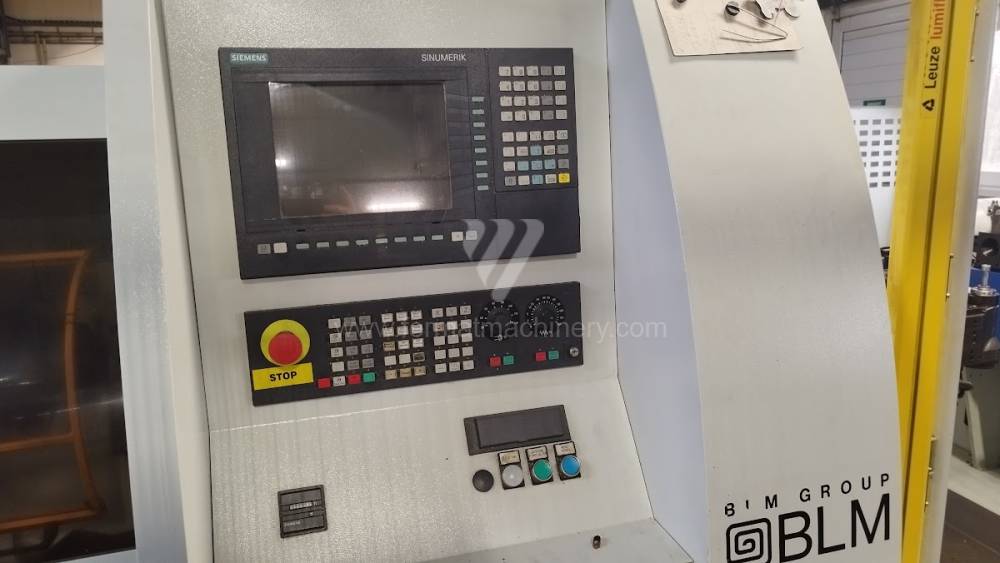

• Jaki jest wpływ systemu CNC na efektywność gięcia? System CNC to nie tylko interfejs, ale procesor, który w czasie rzeczywistym oblicza rozwiniętą długość półfabrykatu i korektę sprężynowania materiału. Nowoczesne systemy umożliwiają symulację 2D/3D sekwencji gięcia, eliminując kolizje narzędzia z detalem i zmniejszając odsetek braków przy produkcji jednostkowej.
• Dlaczego warto śledzić motogodziny w połączeniu z typem produkcji? Sama liczba motogodzin jest myląca. Kluczowe jest, czy maszyna pracowała w trybie krótkich cykli (częste załączanie pompy), czy długich gięć. W przypadku używanych giętarek krytyczne jest ocenienie stanu powierzchni prowadzących suwaka, które nie mogą wykazywać oznak zużycia adhezyjnego.
• Jaki wpływ na ROI ma typ mocowania narzędzi? Systemy szybkomocujące (np. hydrauliczne mocowanie Wila) zwiększają wprawdzie cenę zakupu, ale w produkcji małoseryjnej skracają czasy wymiany narzędzi o 70%. Dla firm o wysokiej zmienności produkcji jest to kluczowy parametr dla osiągnięcia szybkiego zwrotu z inwestycji.
